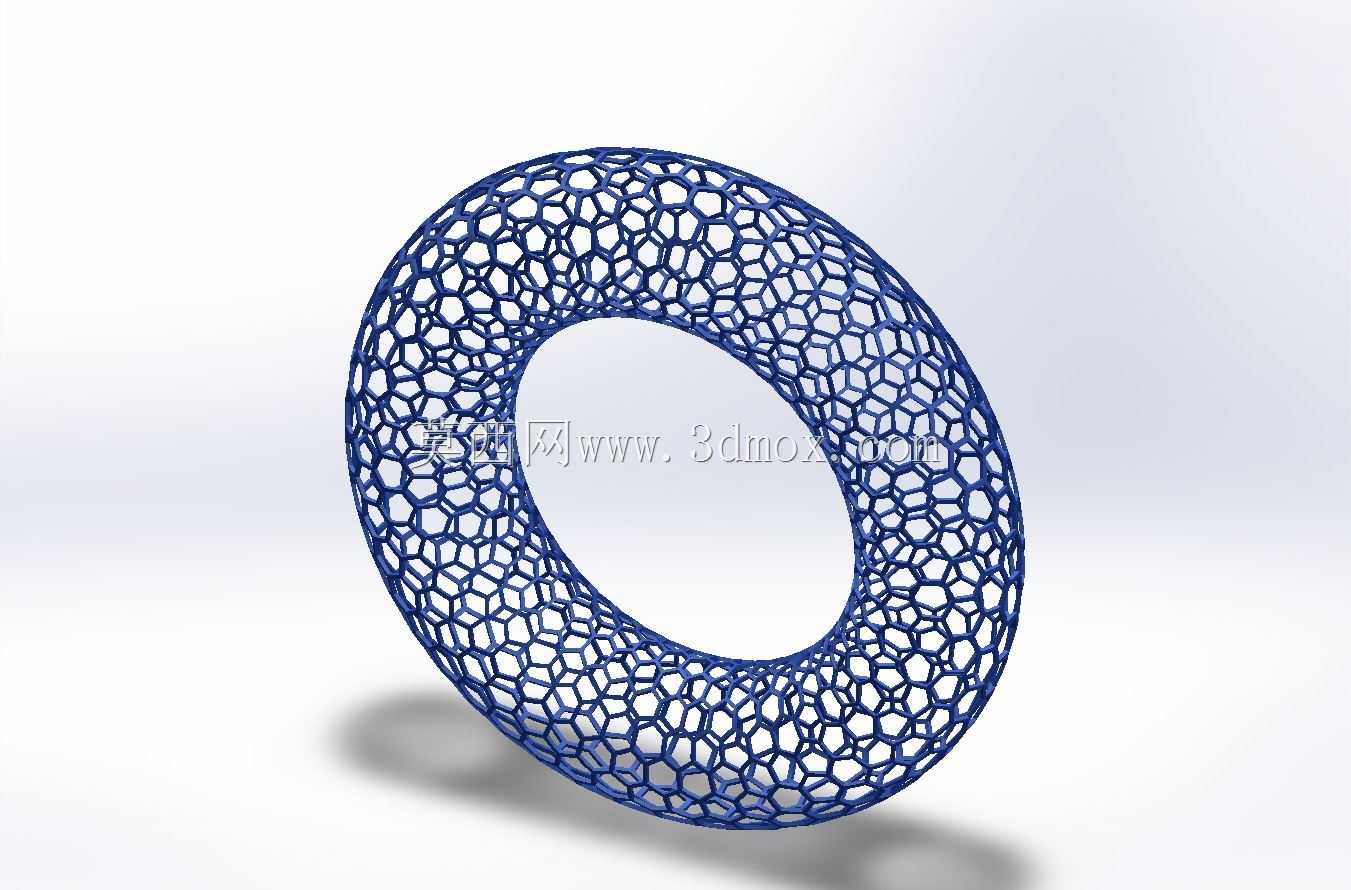

镂空六边形环面多孔结构造型设计

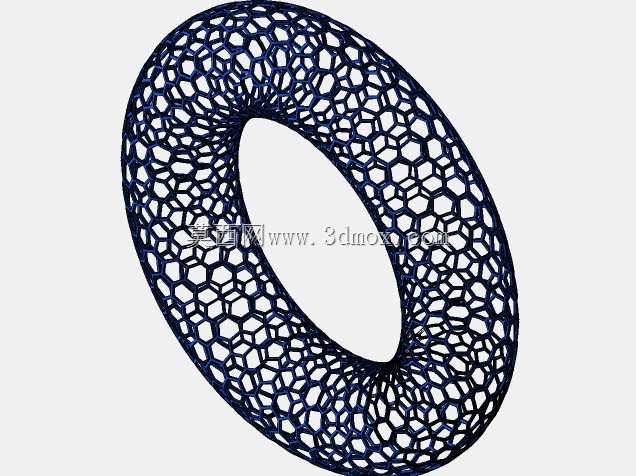

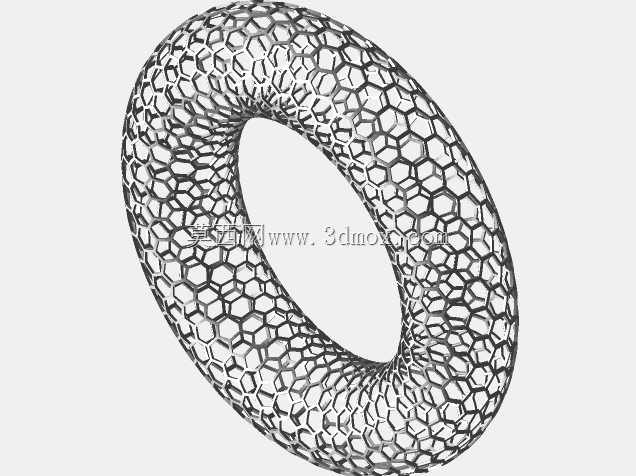

这类环面六边形网格结构，在工程领域常作为轻量化承载构件、流体整流栅格、特种过滤基材以及增材制造工艺验证样件使用。从结构受力逻辑来看，六边形网格是自然界中材料利用效率极高的拓扑形式，同等耗材占比下，其面内刚度分布均匀，不会出现四边形网格常见的应力集中角点，也不会像三角形网格那样在曲面弯折处产生过大的局部内应力，适配环面这种连续双曲面的造型需求时，网格边线可以顺着环面的主曲率方向排布，让每一段网格筋条都能均匀分担径向与环向的载荷，避免局部应力突变导致的结构失效。

设计这类结构时，首先要确定环面的基准轮廓参数，也就是环面的中心回转半径与环管截面半径，这两个参数直接决定了构件的整体安装边界——中心回转半径决定了构件的整体外径与中心通孔尺寸，安装时需要匹配对应安装位的中心避让空间，确保中心区域不会与穿过的轴类、管路类零件产生干涉；环管截面半径则决定了构件的轴向厚度，也就是安装时在轴线方向需要预留的装配空间，避免与相邻的端面零件产生装配碰撞。在确定基础环面轮廓后，网格划分阶段需要控制六边形单元的内切圆尺寸，这个尺寸直接关联结构的通透率与整体刚度：如果是作为流体整流构件使用，六边形单元尺寸需要匹配流经介质的颗粒度，既要保证介质顺利通过，也要对紊流产生足够的梳理作用，降低流道内的压力损失；如果是作为轻量化承载骨架使用，则需要根据实际承受的静载、动载大小，调整网格筋条的截面尺寸与单元密度，在满足强度要求的前提下尽可能降低整体重量。

从建模逻辑来看，这类结构不能直接在实体环面上做切除处理，那样会导致网格筋条的截面在环面内外侧出现厚度不均的问题——环面外侧的曲面曲率平缓，切除后的筋条厚度会大于设计值，内侧曲率大的区域筋条厚度则会偏薄，受力时容易在内侧率先出现断裂。正确的设计思路是先构建环面的中面曲面，在中面上完成六边形网格的拓扑映射，确保每个六边形单元的边线长度在中面上保持一致，再以网格边线为路径，沿曲面法向双向拉伸筋条截面，最终形成均匀等厚的网格筋结构，这样处理后整个环面任意位置的筋条厚度都保持一致，受力传递路径连续，不会出现局部强度薄弱点。

实际应用场景中，这类结构如果用在流体管路系统中，通常安装在管路的变径位置或者阀组出口端，利用六边形网格的导向作用梳理紊乱的流体，降低流体对管壁的冲蚀，同时网格结构本身也可以作为过滤载体，附着过滤介质后拦截流体中的大颗粒杂质；如果用在轻量化设备的支撑结构中，这类环形网格构件可以作为设备的减震支撑骨架，利用网格结构的弹性形变吸收设备运行时产生的振动，相比实体环形构件，重量可以降低60%以上，同时保持足够的支撑刚度；在增材制造工艺验证场景中，这类结构是典型的悬空晶格测试样件，可以用来验证3D打印过程中悬空角度、支撑添加策略对成型精度的影响，因为环面不同位置的网格筋条与打印平台的夹角都在变化，能够一次性测试多个角度的成型质量，减少单独打印测试样件的材料与时间成本。

安装匹配方面，这类环形网格构件通常采用端面压紧的方式固定，不需要额外设计复杂的连接结构，设计时只需要在环面的两个端面预留0.1到0.2毫米的压紧余量，安装时通过两侧的法兰或者压盖将构件夹紧即可，因为网格结构本身有一定的微形变能力，能够补偿安装面的少量平面度误差，不会像实体刚性环那样对安装面的加工精度要求过高。需要注意的是，网格筋条的过渡位置需要做微小的圆角处理，避免尖角位置在打印或者机加工过程中出现应力开裂，同时圆角处理也能减少流体经过时的阻力，降低边角位置的介质残留。
