卡通诺迪形象钥匙挂饰立体结构设计

这款卡通形象挂饰的结构设计，核心围绕FDM与光固化3D打印的工艺适配展开，最初的设计出发点是解决平面PNG图案转立体实体的成型问题，让二维卡通形象能够转化为可实际使用的随身挂饰。从实际应用场景来看，这类挂饰既可以作为个人随身物品的标识配件，挂在钥匙串、背包拉链上区分物品，也可以作为文创周边的实体化产品，适配小批量定制化的文创生产需求，不需要开模就能快速完成单件或小批量的成品制作。

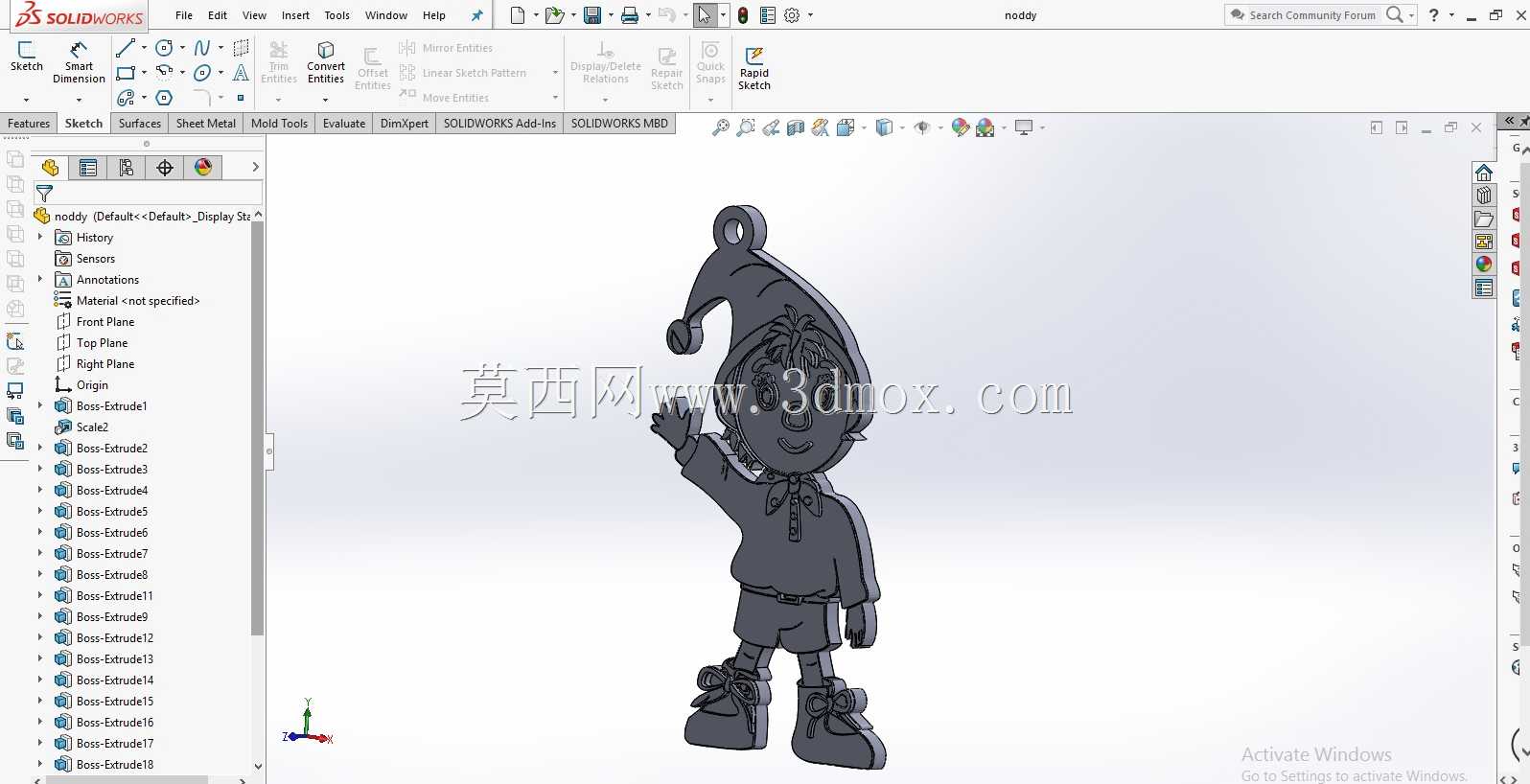

设计过程中首先处理的是轮廓提取问题，将平面PNG图案的轮廓线转化为可拉伸的实体草图，这里需要注意草图的封闭性检查，所有轮廓线段都要做到完全闭合，避免后续拉伸特征出现破面，同时要对图案中过于细小的线条做圆角过渡处理，比如角色的发丝、手指边缘位置，如果保留原图中过于尖锐的细小结构，打印过程中很容易出现翘边、断料的问题，日常使用时这些细小突出结构也容易磕碰断裂，因此在不破坏整体形象识别度的前提下，对所有小于1mm的突出结构做了0.3mm的圆角补强，提升成品的结构强度。

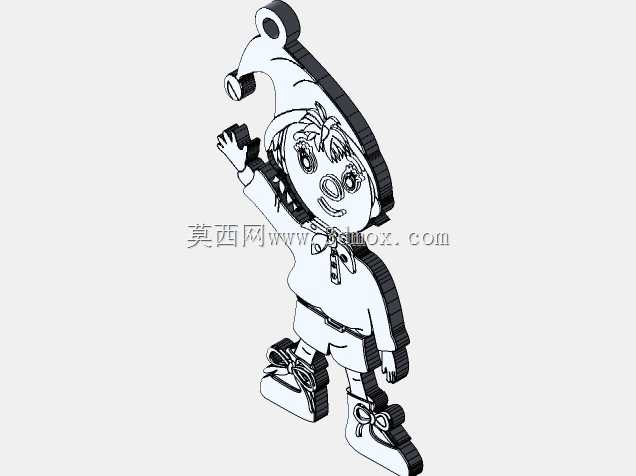

挂孔的位置设计在角色帽子的顶端，这个位置经过重心测算，当挂绳穿过挂孔悬挂时，整个挂饰能够保持自然竖直的状态，不会出现歪斜倾倒的情况，挂孔的内径设计为4mm，能够适配市面上绝大多数的钥匙圈、龙虾扣挂绳，挂孔周边做了2mm宽的环形加厚处理，厚度比主体部分厚1.2mm，避免长期使用过程中挂孔位置出现磨损断裂。主体的厚度统一设置为5mm，这个厚度既能够保证手持的质感，不会因为过薄显得单薄易断，也不会因为过厚导致打印时间过长、材料浪费，同时5mm的厚度也适配常规钥匙扣的堆叠收纳，不会因为过厚导致放在口袋里有明显的异物感。

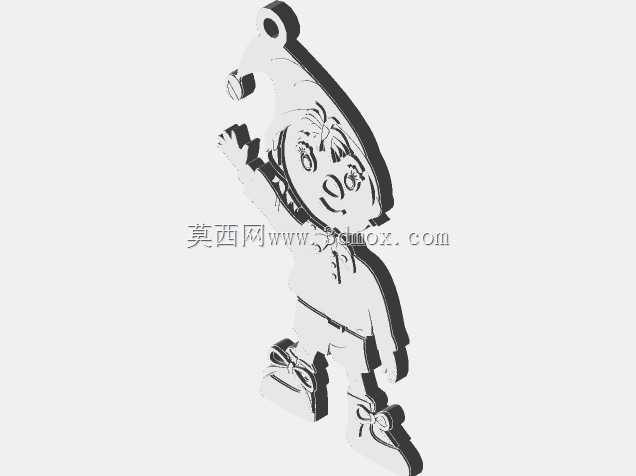

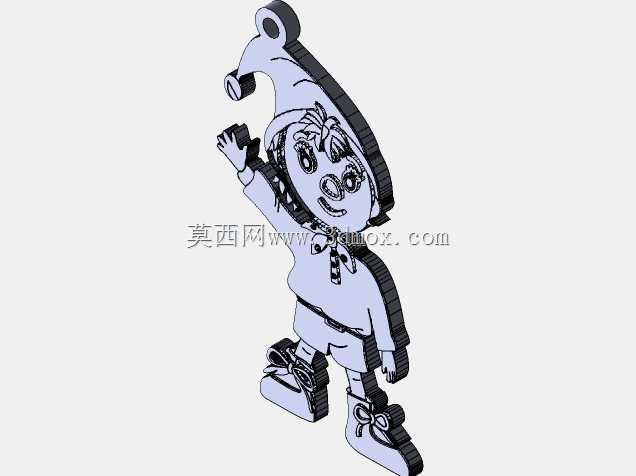

模型的分色设计完全适配3D打印的彩色标记工艺，不需要后期手工上色，在建模阶段就将不同颜色的区域做了0.15mm的高度差处理，比如角色的帽子、衣服、鞋子、皮肤区域分别设置了不同的打印层高标记，多色打印设备可以直接识别高度差完成换色，不需要额外做模型拆分，也避免了拼接带来的接缝问题。整个模型的所有外边缘都做了0.2mm的倒角处理，没有尖锐的直角，日常使用接触皮肤或者衣物的时候不会勾丝、划伤，握持的手感也更加顺滑。

从安装边界来看，整个挂饰的最大外轮廓尺寸控制在60mm高度、35mm宽度范围内，这个尺寸刚好适配常规3D打印机的最小打印幅面，哪怕是入门级的桌面3D打印机也能够一次打印完成，不需要拆分模型。模型的底部做了0.8mm的平底设计，打印的时候不需要添加额外的支撑结构，直接平放就可以完成打印，大幅降低了打印的后处理工作量，去除支撑带来的表面瑕疵问题也能完全避免，打印完成后只需要简单去除底部的 raft raft 接触层就可以直接使用。

在结构强度校核方面，针对挂饰最容易断裂的几个位置做了应力模拟，比如手臂和身体的连接位置、挂孔和帽子的连接位置，都做了内部的加厚处理，从截面来看这些连接位置的厚度比主体部分厚0.8mm，能够承受日常使用中50N的拉力不会断裂，完全满足日常挂饰的使用强度要求。模型的所有曲面都做了曲率连续处理，没有突兀的折角，打印出来的表面光滑度更好，不需要过多的打磨处理就可以得到不错的表面效果。针对不同的打印工艺，模型也做了适配调整，如果使用FDM工艺打印，层厚设置为0.2mm就可以得到清晰的轮廓细节，如果使用光固化工艺打印，层厚设置为0.05mm可以还原出更细腻的面部表情细节，两种工艺都不需要额外添加支撑，成型成功率能够达到98%以上。
