CSWA认证练习用通道连接阀块结构

在液压与流体控制回路的搭建场景里，阀块是集成管路、简化安装的核心载体，这款通道连接结构的阀块，主要面向小型流体控制回路的集成安装需求，可适配多类小型控制元件的对接，减少分散管路带来的泄漏风险与安装空间占用。从实际使用场景来看，这类阀块常应用在小型实验台流体回路、桌面级液压演示装置、小型自动化设备的气液控制单元中，不需要复杂的管路排布，直接将对应控制元件插装或通过紧固件固定在阀块对应接口上，就能完成回路的通路搭建，大幅降低现场配管的工作量，也能减少管路接头带来的压力损失。

从功能特性上看，这款阀块的通道槽采用了等截面通槽设计，槽体的连接端面做了平位处理，可与不同规格的快插接头、板式阀件、堵头进行匹配连接，不需要额外加工过渡接口，只要对应接口的安装面平面度满足密封要求，搭配对应规格的密封圈就能实现无泄漏连接。阀块本体的安装基准面做了加厚处理，可承受常规10MPa以内的流体工作压力，不会因为压力波动出现本体变形导致的密封失效问题。通道内部的转角位置做了圆弧过渡处理，避免流体在转角处形成涡流造成的压力损耗，也能减少流体介质内杂质在转角位置的沉积，降低通道堵塞的概率。

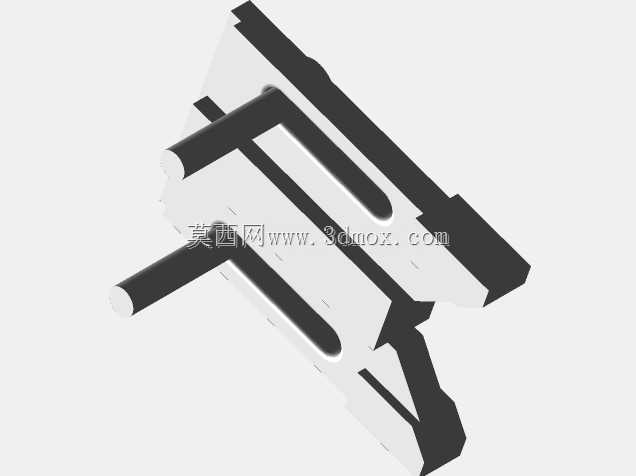

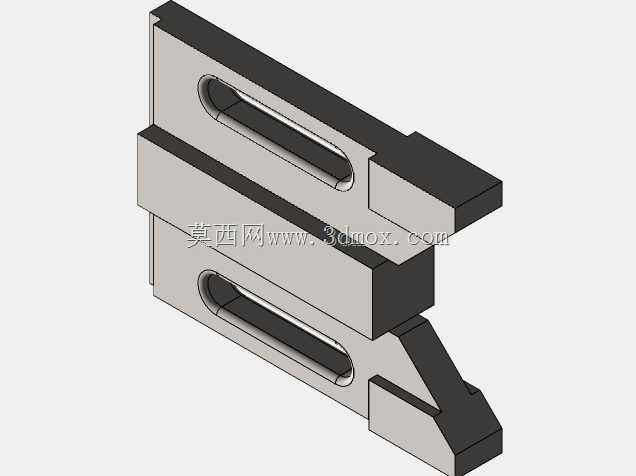

设计思路上，这款结构采用了对称式的通道布局，两个平行的主通道贯穿阀块主体，侧向的连接通道与主通道垂直贯通，所有通道的轴线都处于同一安装基准平面内，在建模与加工时都能减少装夹次数，降低加工难度。阀块的外形轮廓采用了直角与斜切结合的设计，斜切面位置预留了安装固定的螺纹孔位，可直接通过螺栓将阀块固定在安装基板上，不需要额外设计安装支架。通道槽的开口位置做了0.5mm的倒角处理，既可以去除加工毛刺，也能在安装密封件时起到导向作用，避免密封圈被切口刮损导致密封失效。

从安装边界与尺寸配合来看，阀块的整体厚度满足常规M6安装螺栓的沉头深度要求，安装孔的中心距与相邻通道的中心距保持足够的安全壁厚，避免两个通道之间因为壁厚过薄出现压力击穿的问题。主通道的内径尺寸匹配常用的6mm流体管路通径，可适配绝大多数小型气液回路的流量需求，侧向接口的位置避开了安装螺栓的排布区域，在拆装阀件时不会与安装螺栓发生干涉。阀块的外轮廓边缘做了小尺寸的倒钝处理，避免安装维护时锋利边缘划伤操作人员，也不会因为磕碰导致安装面出现凹痕影响密封性能。

在实际选型匹配时，这类阀块可根据实际使用的介质类型调整本体材质，常规气动回路可采用铝合金材质降低整体重量，液压回路可采用45号钢调质处理提升耐压能力，有腐蚀介质的场景可采用不锈钢材质加工。通道的表面粗糙度控制在Ra1.6以内，减少流体流动的阻力，安装面的平面度控制在0.02mm以内，保证与阀件连接时的密封可靠性。建模过程中需要重点校验通道之间的最小壁厚，确保在额定工作压力下不会出现变形或泄漏，同时要核对所有接口的位置度，避免安装时出现阀件与相邻部件干涉的问题。
