呼吸机管路转接适配连接结构

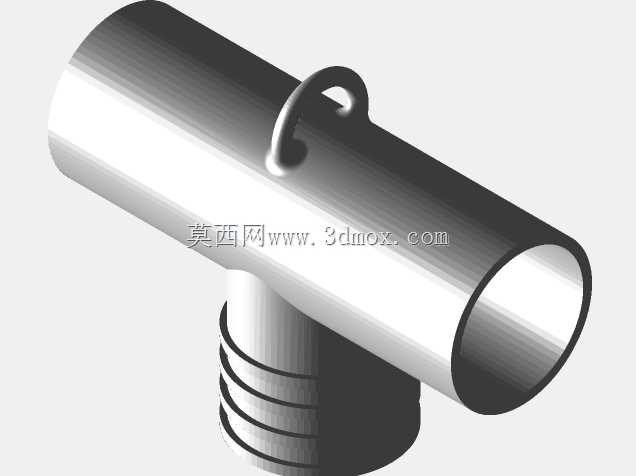

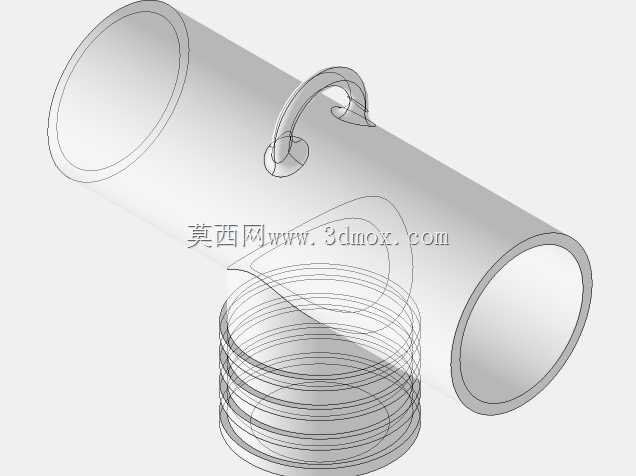

　　在临床呼吸支持设备的管路搭建场景中，这类转接连接件承担着不同通气管路间的气路衔接作用，是呼吸回路中保障气路密闭性、通径匹配度的核心小型结构件，常见于有创呼吸机、无创呼吸机的外接回路组装，也可用于家用呼吸支持设备的管路改装适配环节，解决不同规格管路、设备接口之间的尺寸不匹配问题，避免因接口错位导致的漏气、气阻异常等问题，直接影响通气支持的实际输送效率。从结构设计逻辑来看，该连接件采用正交双通的结构布局，竖向接口用于对接设备端的固定输出端口，横向接口用于延伸外接呼吸管路，两个通路的交汇区域做了圆弧过渡处理，避免直角转角带来的气阻增大问题，减少通气过程中的湍流产生，保障气流输送的平顺性，降低患者呼吸做功的额外负担。

　　接口部分的设计充分考虑了临床使用的装拆效率，竖向接口的外壁设置了多层环形密封凸筋，装配时可以和设备端的橡胶密封圈形成多道密封配合，不需要额外涂抹密封胶即可实现可靠的气路密闭，同时凸筋的导向结构可以让安装过程更顺畅，医护人员不需要额外工具即可徒手完成装拆，适配急救场景下的快速组装需求。横向接口的端部做了轻微的外翻边处理，外接软管套接后可以通过常规的管路卡箍或者扎带完成紧固，外翻边结构可以防止管路在受拉拽时意外脱落，提升回路连接的可靠性。

　　从安装边界来看，竖向接口的插入深度控制在合理范围，不会过度伸入设备端的接口内部影响内部气路的通径，横向接口的长度满足常规软管套接的深度要求，同时整体结构的外轮廓没有尖锐棱角，避免在临床操作中划伤医护人员或者刮破管路外壁。结构壁厚的设计兼顾了强度和轻量化需求，整体采用均匀壁厚设计，避免注塑成型过程中出现缩痕、气泡等成型缺陷，交汇区域做了局部加厚处理，抵消两个通路交汇带来的应力集中问题，即使在常规的管路拉扯、轻微磕碰场景下也不会出现开裂漏气的问题。

　　内壁的光滑度是设计中的重点考量因素，整个气路内壁没有凸起、台阶等结构，避免在长期使用过程中积聚冷凝水或者痰液残留，降低回路污染的风险，同时光滑内壁也能减少气流流过时的异常噪音，提升患者使用时的舒适度。在实际选型匹配时，需要确认两个接口的通径尺寸和对接端的尺寸公差，竖向接口的密封凸筋尺寸要和设备端接口的密封圈槽位匹配，保证装配后既有足够的插拔阻尼感，又不会因为过盈量过大导致装拆困难；横向接口的外径要和外接软管的内径公差适配，保证套接后不会出现松脱漏气的问题。这类连接件虽然属于呼吸回路中的小型配件，但每一处结构细节都直接影响临床使用的安全性和可靠性，设计过程中需要平衡密封性能、装拆效率、气路阻力、结构强度等多方面的需求，不能单纯追求结构简单而忽略实际使用中的各类场景需求，比如日常消毒环节的耐温要求，结构要能耐受常规的高温消毒或者化学试剂擦拭，不会出现变形、材质变性的问题，保障重复使用的可靠性。
