可穿戴式上肢助力外骨骼结构设计

　　这套外骨骼结构的设计初衷，是面向长时间抬臂作业的工业场景——比如汽车总装车间的底盘上部螺栓紧固、仓储高位拣选、大型设备舱内检修这类需要上肢持续保持抬举姿态的工位，作业人员往往需要在无支撑状态下维持手臂前伸、上举动作超过半小时，三角肌与肩袖肌群的静态负荷极易引发肌肉劳损，长期作业还会出现肩关节慢性损伤，这套结构就是通过机械支撑路径将上肢负荷传导至腰胯部位，降低肌肉持续发力的需求。从结构布局来看，整体采用分段式铰接设计，对应人体上臂、前臂的骨骼走向设置支撑臂段，每段支撑件的内侧预留了绑带安装位，可通过柔性绑带与人体肢体贴合，不会在作业过程中出现滑移错位。

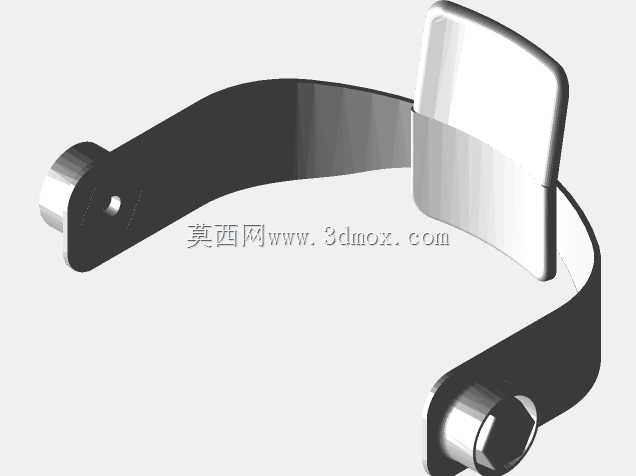

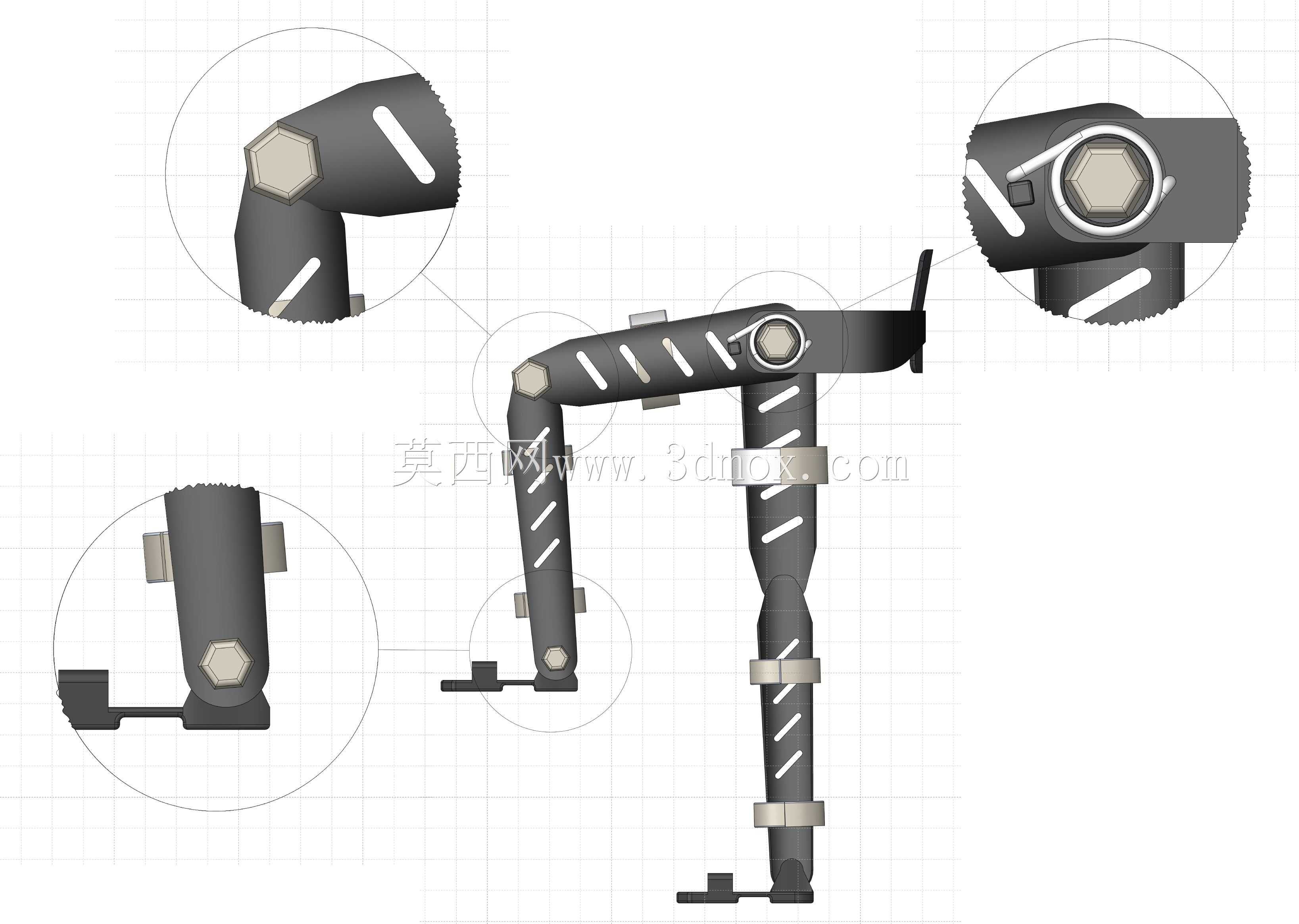

　　关节部位采用六角锁紧铰接结构，可根据不同使用者的肢体长度调整臂段的展开角度，调整到位后通过锁紧件固定铰接阻尼，既可以在作业时提供稳定的支撑力，又不会完全锁死关节限制正常的作业动作，允许手臂在一定范围内完成屈伸、小幅度回转操作，适配不同作业姿态的需求。设计过程中优先考虑了穿戴的适配边界，支撑臂的长度调节范围覆盖了国内成年人群上肢长度的5百分位到95百分位区间，腰胯部位的固定基座设置了多档调节孔位，可适配不同腰围的使用者穿戴，整体结构的外侧做了圆弧倒角处理，没有尖锐外凸结构，避免在狭窄作业空间内剐蹭周边设备或者划伤操作人员。

　　支撑臂的表面设置了多道减重槽，在保证结构刚性的前提下尽可能降低自身重量，避免额外增加穿戴者的负重，铰接部位的转轴采用耐磨衬套结构，长期反复转动也不会出现明显的松旷量，保证支撑力的稳定传导。从安装适配的角度来说，整套结构不需要额外配套复杂的动力源，纯机械结构的阻尼支撑即可满足常规工位的助力需求，维护成本极低，铰接部位的锁紧件采用标准快拆结构，不需要专用工具即可完成角度调整与部件更换，适合在工业生产现场快速部署使用。结构的受力路径经过反复校核，当手臂抬举3公斤以内的作业工具时，支撑结构可分担超过60%的肢体负荷，将原本由肩关节、上臂肌肉承担的重量通过支撑臂传导至腰胯固定带，再分散到人体躯干核心部位，大幅降低局部肌肉的静态受力。

　　在细节设计上，对应人体肘关节、肩关节的铰接位置都预留了足够的活动间隙，不会在手臂弯曲时出现结构卡滞，支撑臂与人体接触的部位都预留了柔性衬垫的安装厚度，避免硬质结构直接压迫皮肤造成不适，即使连续穿戴2-3小时作业也不会出现明显的压痕。整套结构的外形轮廓贴合人体肢体自然形态，穿戴后不会过度外凸，在设备内部、货架间隙这类狭窄作业空间内也可以灵活活动，不会因为结构体积过大影响作业可达性。
