镂空编织结构5C夹头支撑座设计

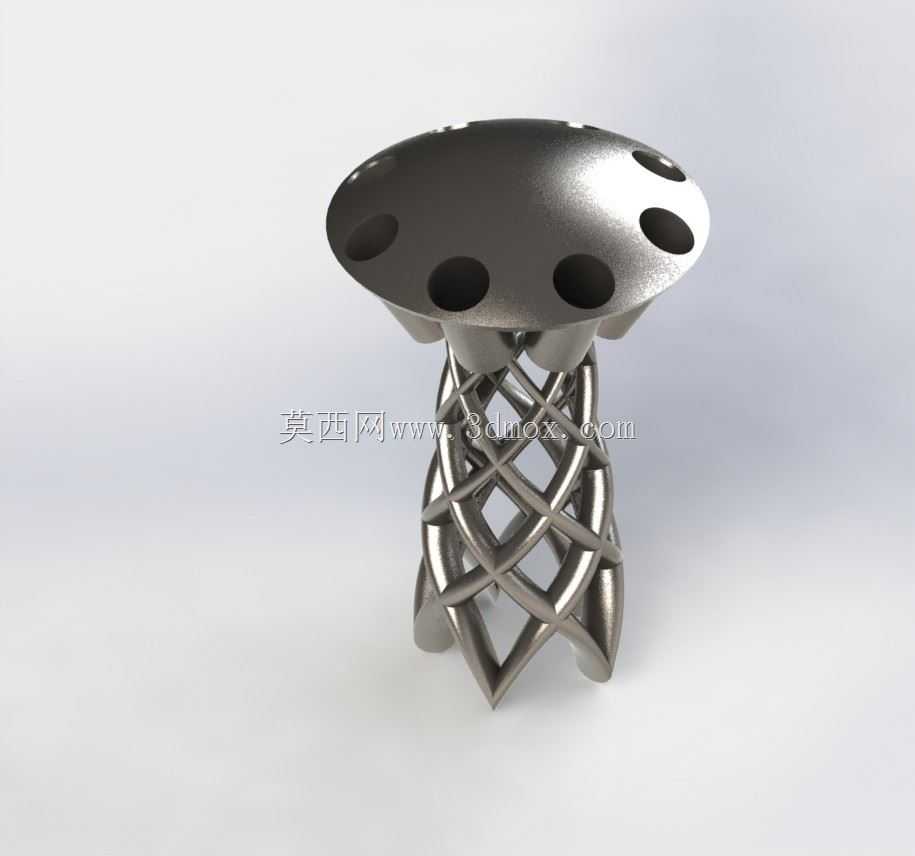

　　这款夹头支撑结构的设计初衷，是为小规格5C夹头提供稳定的工位承托，最初的需求来自教学实训场景下的夹具工位改造——常规的5C夹头配套支架多为实心铸造或铣削结构，重量偏大，且在实训台频繁挪动、工位调整的场景下，实心结构的冗余重量会增加操作负担，同时封闭的结构也容易积存加工过程中掉落的切屑、切削液残留，清理维护的频次较高。设计时首先从安装边界入手，顶部的法兰盘完全匹配标准5C夹头的安装孔位，六个均匀分布的沉孔可直接适配常规的内六角安装螺钉，不需要额外做转接板加工，法兰盘的盘面厚度经过受力校核，在拧紧螺钉时不会发生盘面翘曲，保证夹头安装后的同轴度误差控制在0.02mm以内，满足常规实训加工、小零件装夹的精度要求。

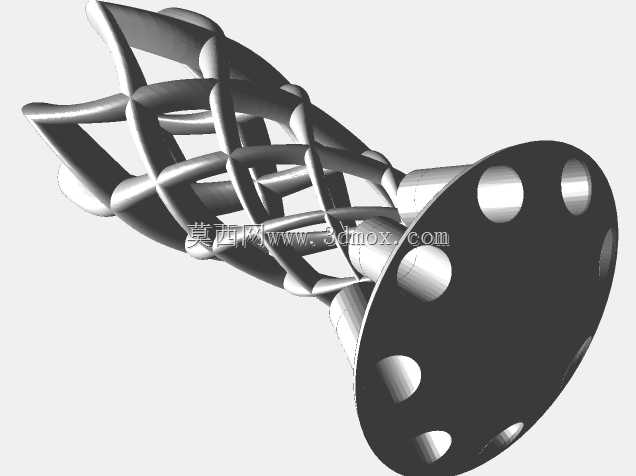

　　支撑部分没有采用常规的直筒或者筋板加强结构，而是选择了交错编织的镂空 lattice 结构，这种结构的优势在于可以在减少70%以上材料用量的前提下，通过杆件的交错受力分散支撑载荷，每一根弧形杆件的走向都经过受力路径优化，从法兰盘底部的安装孔位置延伸到底部支撑环，形成连续的传力路径，避免局部应力集中导致的结构变形。底部的支撑环做了微小的外翻边设计，放置在工作台面时可以增大接触面积，不需要额外固定也能保证放置稳定性，同时外翻边的圆角处理可以避免划伤实训台的台面防护层。

　　从实际使用场景来看，这种镂空结构不会积存切屑，加工过程中掉落的铝屑、塑料切屑会直接从镂空的缝隙中落下，不需要每次使用后都拆开清理，切削液也不会在结构内部残留，减少了长期使用后的锈蚀风险。在尺寸设计上，整体高度控制在常规夹头操作的舒适区间，操作人员在装夹工件、松紧夹头时，手臂的自然下垂高度刚好匹配支架的顶部操作面，不需要抬臂或者弯腰操作，降低长时间实训操作的疲劳感。设计过程中也做了受力仿真验证，在夹头装夹最大直径棒料、承受最大钻削径向力的工况下，支撑结构的最大变形量不到0.03mm，完全满足小负荷加工、实训演示的使用要求，相比同规格的实心金属支架，整体重量降低了60%以上，挪动和调整工位时非常轻便。

　　另外这种编织结构的外观辨识度很高，在实训场景下也能作为结构优化设计的演示案例，向学习者展示拓扑优化、镂空受力结构的设计思路，打破常规工装“傻大黑粗”的固有设计印象，在满足功能要求的前提下实现轻量化与美观性的平衡。结构的所有杆件连接处都做了圆角过渡，没有尖锐的棱角，避免操作过程中划伤手部，所有的安装孔位都做了倒角处理，螺钉装配时可以顺利导入，不会出现螺纹错扣的问题。底部支撑环的平面度经过设计校核，放置在水平台面上时不会出现晃动，不需要额外调整垫铁就可以保证安装基准的水平度，夹头安装后不会出现倾斜，保证装夹工件的轴线垂直于台面。
