Vivo手机充电适配器外观结构三维数模

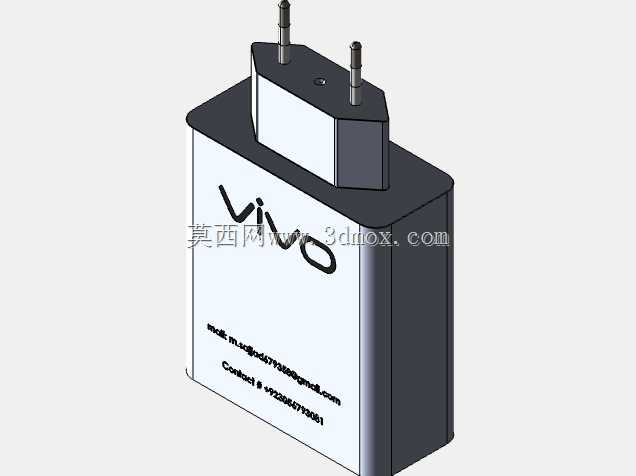

　　日常消费电子配件的结构设计环节中，充电适配器的外观与结构匹配度直接影响终端用户的握持插拔体验，这款Vivo充电适配器的三维数模，完整还原了量产适配器的外观曲面、插脚布局与接口位置，可用于消费电子配件的展示场景搭建、配套产品的适配结构校核，也能作为同类型适配器设计的参考基准。从实际使用场景来看，这类适配器主要承担市电到手机端的电压转换功能，日常使用中需要频繁插拔墙插、连接充电线材，因此在结构设计上首先要保证插脚的伸出长度符合国标墙插的配合尺寸，插脚根部的壳体做了圆弧过渡处理，避免插拔过程中应力集中导致的壳体开裂，同时插脚的中心距严格匹配国内通用墙面插座的孔位间距，保证插入后不会出现松垮、接触不良的问题。

　　适配器的整体外形采用圆角长方体设计，边缘的圆角半径经过反复校核，既不会因为圆角过小导致握持时硌手，也不会因为圆角过大占用相邻插座的安装空间，实际尺寸控制在常规墙插的单孔位占用边界内，插入墙面插座后不会遮挡旁边的插孔位，满足多设备同时充电的场景需求。壳体的分模线设置在侧面居中位置，上下壳的配合采用卡扣加超声波焊接的结构预留，数模中完整还原了卡扣的卡位位置与焊接筋的宽度尺寸，结构设计人员可以直接参考这个分模逻辑调整自有产品的壳体配合结构，减少反复试模的调整成本。输出端的Type-C接口位置设置在壳体端面的居中位置，接口周围的沉台深度做了精准控制，保证不同厚度的充电线插头都能完全插入，不会出现插头虚接的问题，同时接口周围的壳体壁厚做了局部加厚处理，避免频繁插拔线材导致的接口座松动。壳体表面的细微磨砂纹理在数模中通过曲面纹理映射做了还原，这种纹理设计既可以提升握持时的摩擦力，减少插拔过程中手滑的概率，也能避免日常使用中指纹残留过多影响外观质感。

　　从设计思路来看，这款适配器的结构没有做多余的异形造型，整体以实用为核心，所有曲面过渡都服务于实际使用体验：插脚所在端面做了轻微的内凹处理，插入墙插后壳体与墙面的间隙控制在1mm以内，既不会因为完全贴死墙面导致拔出时难以施力，也不会因为间隙过大出现插头晃动的问题。侧面的脱模斜度按照注塑工艺要求设置在1.5度，既保证注塑生产时壳体能够顺利脱模，也不会因为斜度过大导致上下壳配合出现明显的台阶错位。数模中还预留了内部元器件的安装空间边界，从PCB板的放置位置到高压电容的避让空间都做了对应参考，结构工程师在做同类产品设计时，可以直接参考这个空间布局调整元器件排布，避免出现壳体与内部元器件干涉的问题。

　　在产品展示场景中，这个数模可以直接用于电商页面的渲染出图，也能放入数码产品的场景组合中做配套展示，曲面的精度足够支撑近距离的细节渲染，不会出现曲面破面、棱角失真的问题。对于三维建模从业者来说，这个数模的曲面构建逻辑也有参考价值，所有圆角过渡都做了G2连续处理，曲面之间的拼接没有明显的棱角转折，还原了量产注塑件的真实外观质感，插脚与壳体的配合位置做了精准的公差预留，符合实际生产中的装配要求。
