3D打印座椅扶手快装夹钳结构设计

　　在座椅装配、售后维保以及定制化座椅改装的现场作业场景里，扶手的快速定位装夹一直是影响作业效率的关键环节，传统的通用夹具往往无法适配扶手的弧形曲面轮廓，装夹时容易出现打滑、压伤工件表面的问题，而这款两件式夹钳正是针对这类场景开发的专用夹持构件。从实际使用逻辑来看，该夹钳不需要额外的紧固件辅助，依靠自身的结构卡扣与座椅轨道上的标准连接件配合，就能实现对扶手的快速夹紧固定，单次装夹动作即可完成定位，省去了传统夹具反复调整夹持位置、拧紧紧固件的步骤，非常适合小批量定制生产、现场维修以及3D打印单件试制时的快速装夹需求。

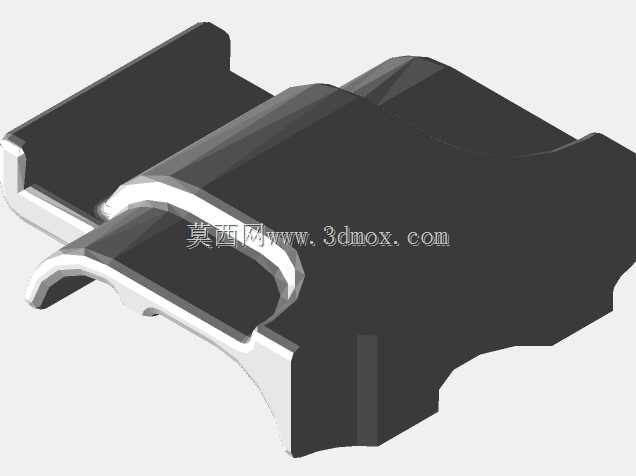

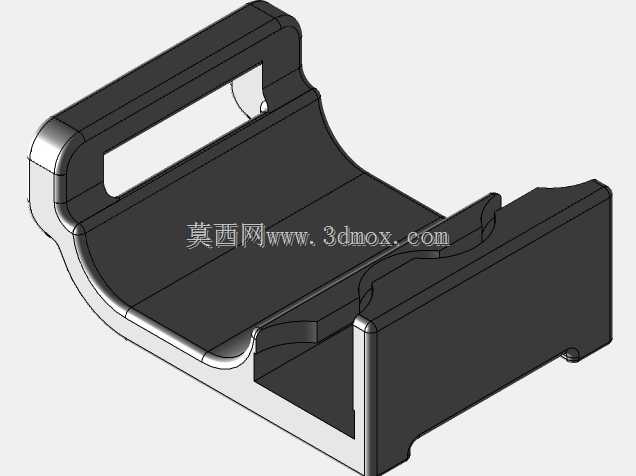

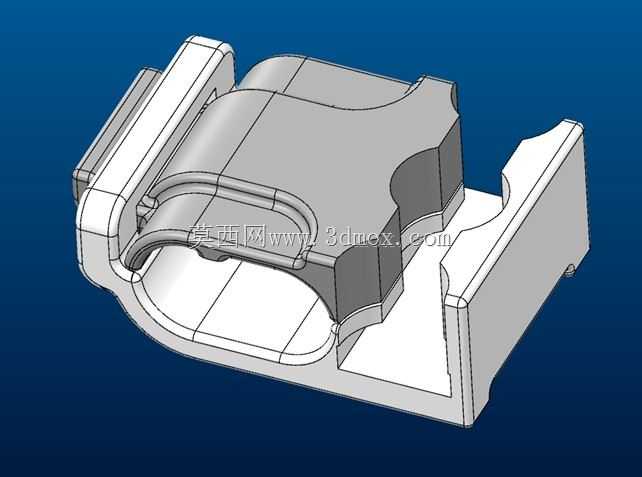

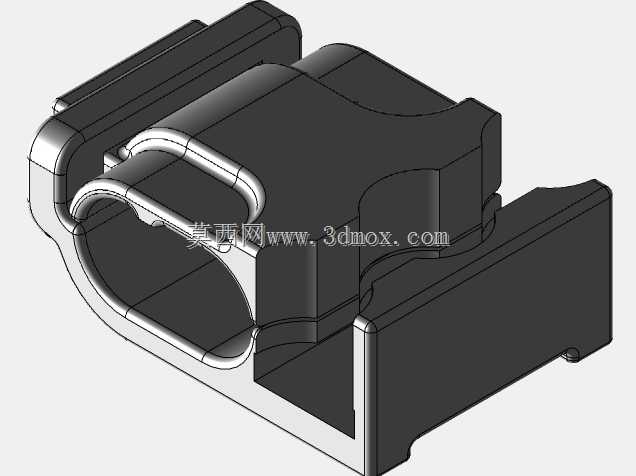

　　设计阶段首先明确了装夹时的基准对齐要求，作业时3D打印机的Z轴需要与扶手的轴向保持平行，因此夹钳的底部专门设置了对位指示结构，操作人员不需要额外的量具找正，通过指示标记就能快速完成夹钳在工作台面的定位，大幅降低装夹找正的时间成本。结构上采用两件式拼合设计，拆分后的两个构件分别对应扶手的下半承托位与上半压合位，拼合后内部形成的型腔完全匹配扶手的外轮廓曲面，接触区域做了均匀的贴合面处理，避免局部应力集中压伤扶手表面，同时型腔边缘设置了微小的避让倒角，既方便扶手快速放入型腔，也能避免装夹时边缘刮蹭工件表面。

　　夹钳两侧的卡位结构直接适配通用座椅轨道的连接件尺寸，安装时只需要将夹钳两侧的卡槽对准轨道连接件推入，就能依靠结构的过盈配合实现自锁，不需要额外的锁止零件，拆卸时只需要轻微撬动卡位即可分离，反复装拆也不会出现结构磨损松旷的问题。从安装边界来看，夹钳的整体外形尺寸完全适配常规桌面级3D打印机的成型幅面，不需要拆分打印就能一次成型，底部的指示标记与打印机工作台的定位槽对齐后，夹钳的夹持中心刚好与打印机的加工中心重合，打印作业时不会出现偏载问题。夹钳的外侧做了加强筋结构，在保证整体结构强度的前提下尽可能减少材料用量，夹持受力的主要区域做了壁厚加厚处理，能够承受扶手装夹以及后续加工时的侧向力，不会出现夹持变形导致工件移位的问题。

　　考虑到3D打印的工艺特性，夹钳的所有结构都做了无悬空设计，打印时不需要额外添加支撑结构，打印完成后只需要简单去除毛边即可投入使用，两个拼合构件的配合面做了0.2mm的间隙预留，既保证拼合后的定位精度，也不会因为打印的尺寸误差导致拼合卡滞。在实际的座椅改装作业中，这款夹钳还可以作为临时固定工装使用，在扶手粘接、包覆面料的工序中，依靠夹钳的夹持力保持扶手的位置固定，不需要额外的绑带或者压块辅助，夹持力均匀分布在扶手的整个接触面上，不会出现局部压痕影响外观质量。针对不同直径规格的扶手，只需要调整内部型腔的曲面尺寸，就能快速衍生出适配不同型号的夹钳系列，整体的外部安装结构保持通用，不需要更换座椅轨道端的连接件，具备很好的系列化拓展能力。夹钳的边角位置全部做了圆角过渡处理，既避免操作时锐边划伤操作人员，也能减少打印过程中的应力集中，降低打印件翘曲变形的概率。底部的指示标记采用凸起结构设计，打印时一体成型，不会因为长期使用出现标记磨损模糊的问题，操作人员即使在光线不佳的作业环境下，也能通过触摸快速完成对位。
