工业用隔膜式压力检测仪表结构设计

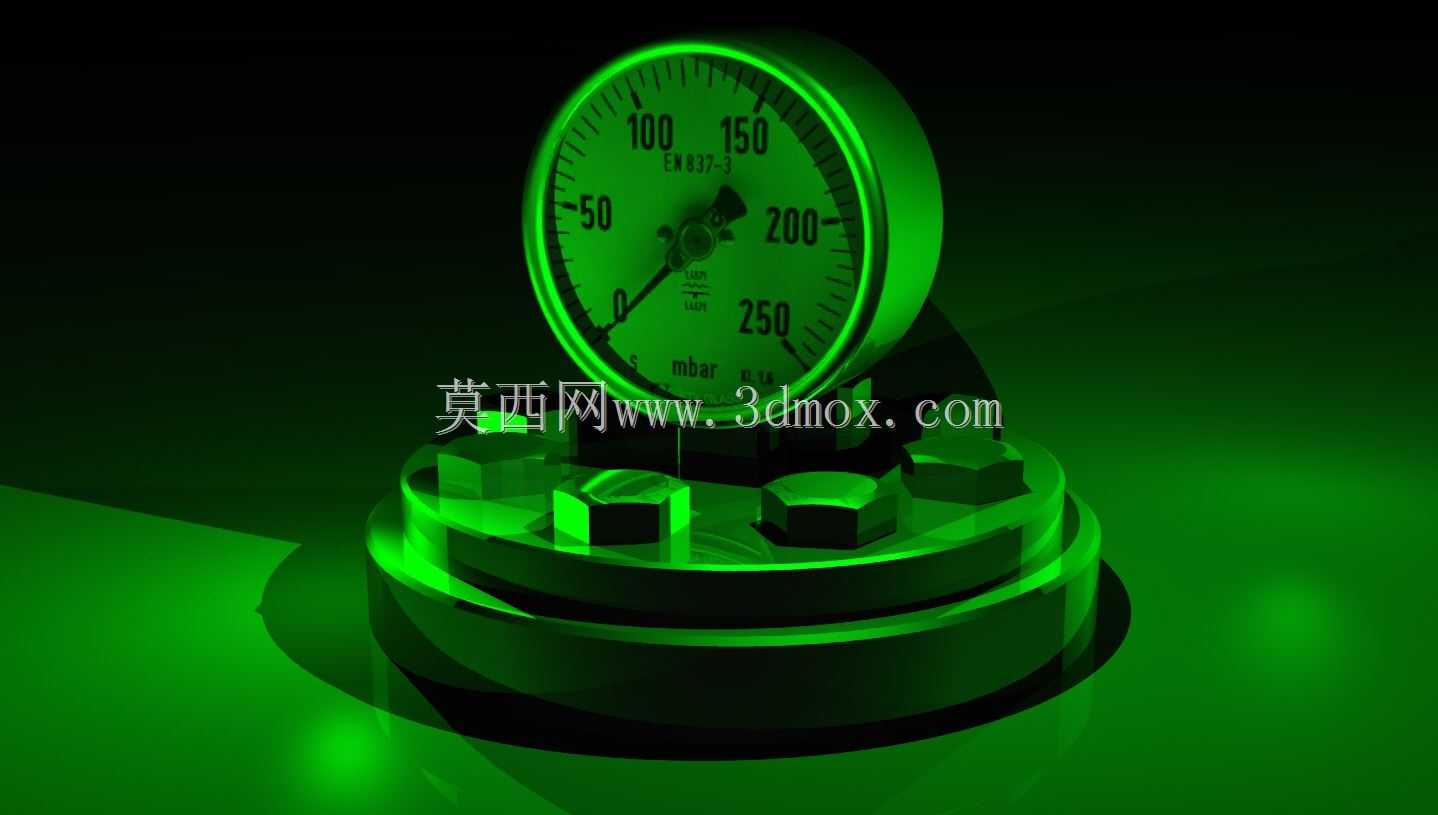

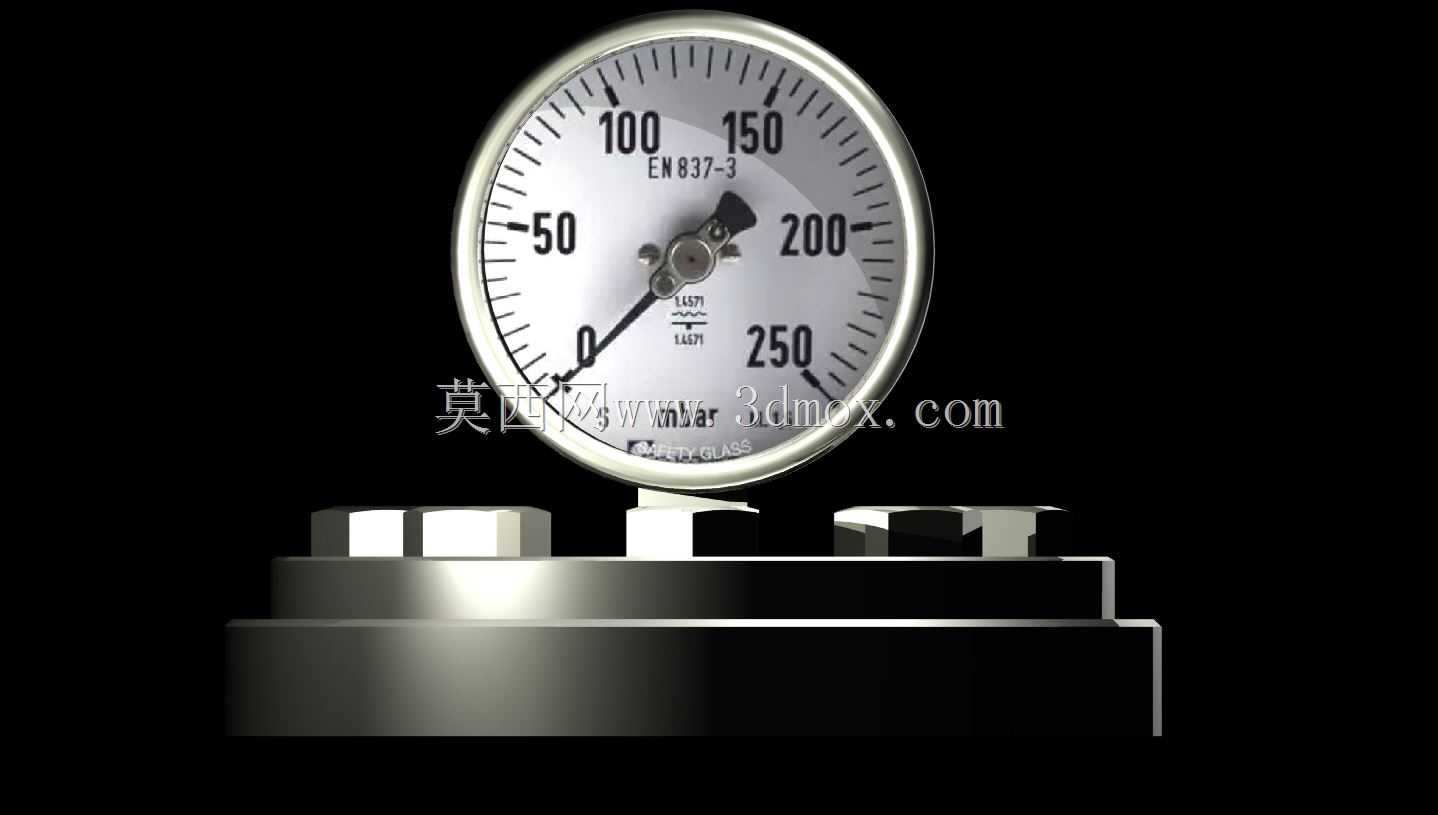

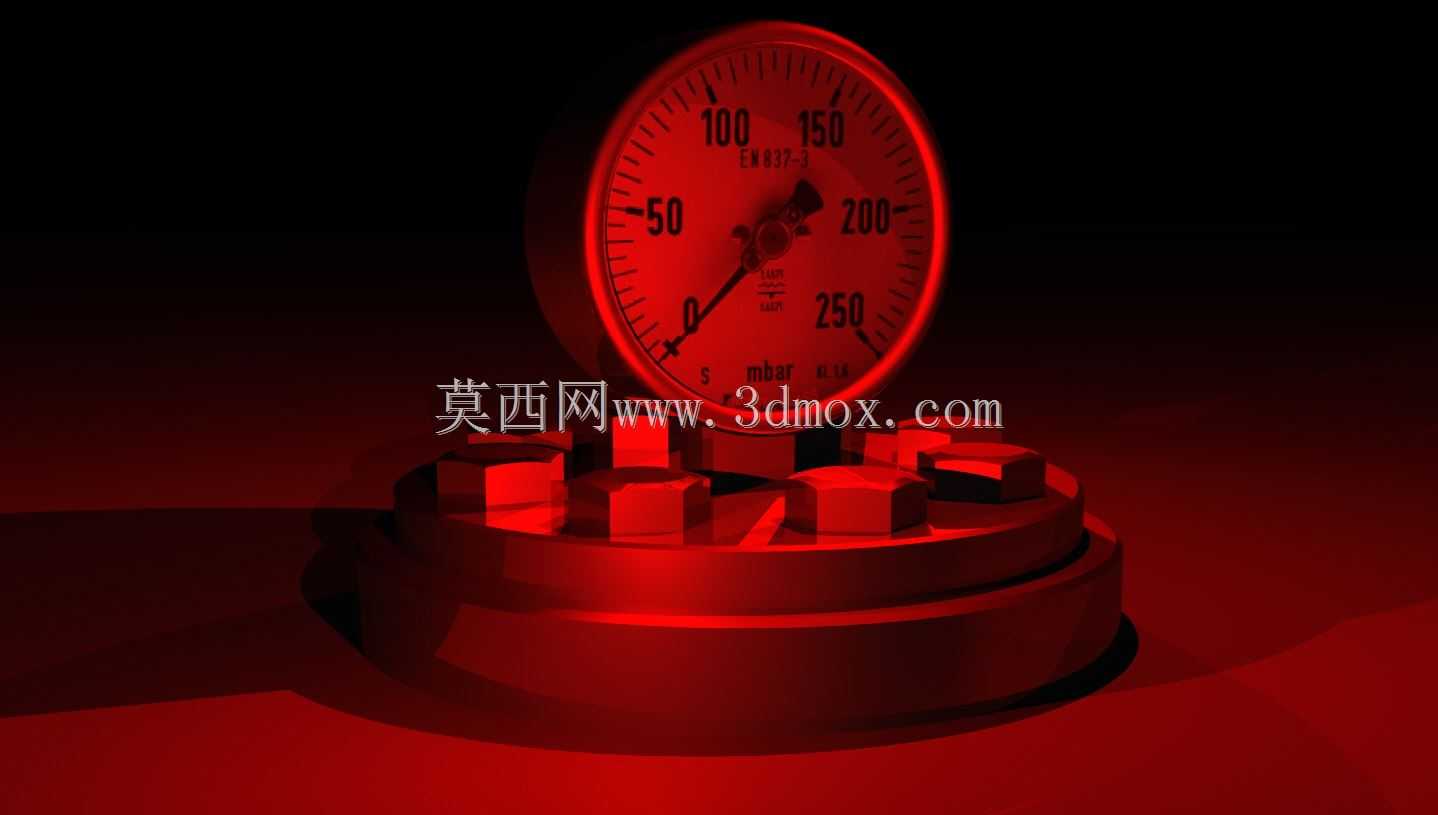

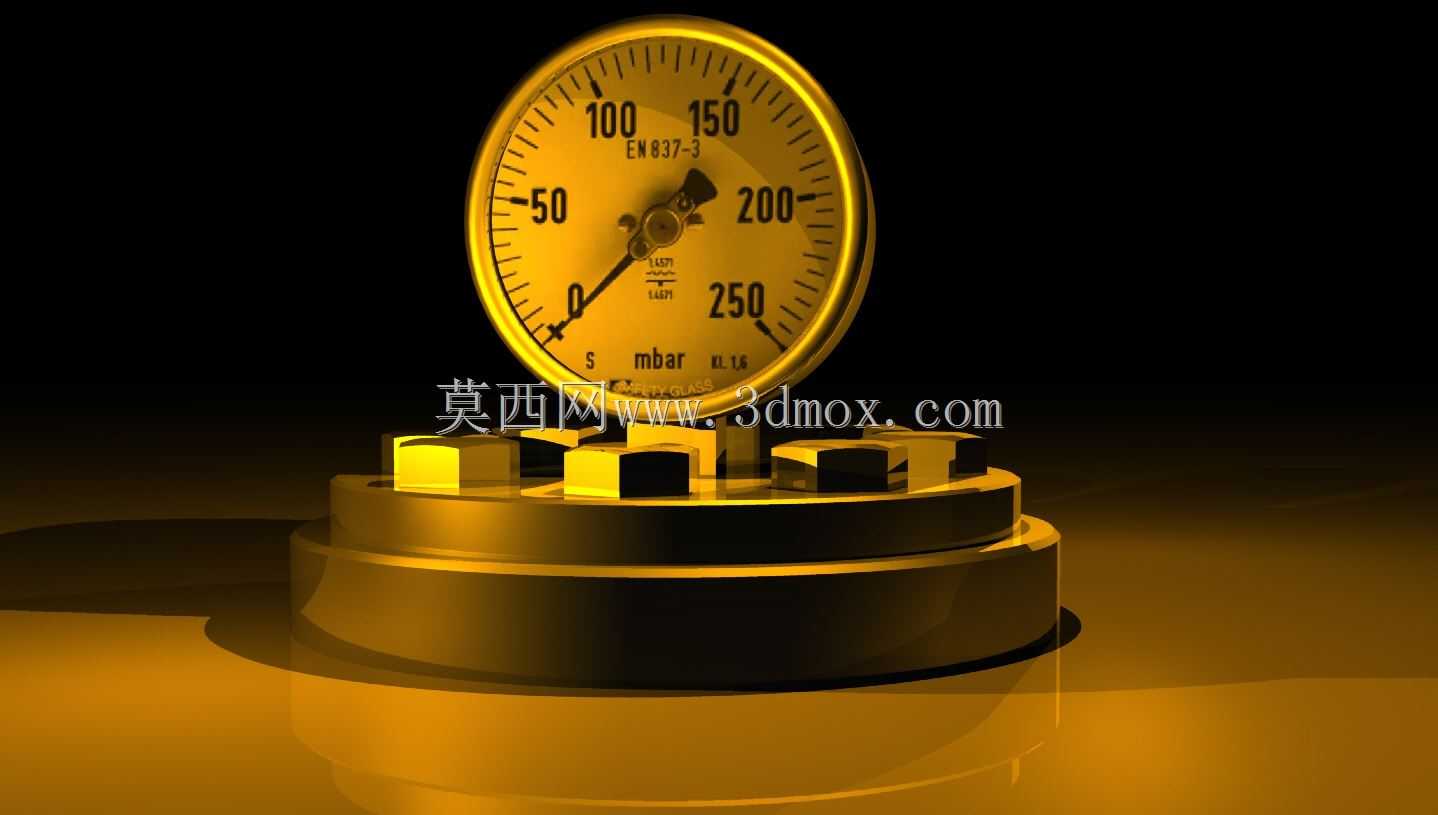

　　隔膜式压力检测仪表的结构设计，核心围绕强腐蚀、高粘度、易结晶介质的压力测量场景展开，区别于普通弹簧管压力表的直接测压结构，这类仪表通过隔膜隔离件将被测介质与表内弹性元件分隔开，避免介质直接接触传感部件造成腐蚀、堵塞，在化工流程、食品制药、市政水处理的阀组管线上应用十分广泛。从结构设计逻辑来看，整个仪表分为表头测压单元、隔膜隔离单元、过程连接单元三个部分，表头部分采用弹簧管作为压力传感核心，表盘刻度覆盖0到250mbar的低压测量区间，刻度标识清晰，指针转动阻尼经过匹配设计，避免管路压力脉动造成指针频繁抖动，读数偏差控制在工业级仪表允许的误差范围内。

　　表盘外壳采用全包覆结构，边缘做卷边密封处理，可阻挡现场飞溅的液体、粉尘进入表内，适配车间、户外管线等多尘多湿的安装环境。隔膜隔离单元是这类压力表区别于普通压力表的核心结构，隔膜片采用弹性耐腐蚀材质，当被测介质作用在隔膜片上时，隔膜产生的微小形变通过内部填充的导压硅油将压力传递到表头的弹簧管端，整个导压腔做全密封焊接处理，不存在填充液泄漏的风险，同时隔膜片的行程经过严格计算，既保证压力传递的线性度，又避免过压时隔膜片产生塑性形变。过程连接部分的安装边界与常规阀块安装接口匹配，可直接安装在阀块的预留测压接口上，不需要额外加装转接支架，安装时的拧紧力矩控制在常规仪表安装的标准范围内，避免力矩过大造成隔膜基座变形，影响测量精度。

　　在实际工况应用中，这类隔膜压力表常安装在阀组的进出口端，用来监测管路内的低压介质压力，比如污水处理环节的曝气管路、食品加工的糖浆输送管路、化工流程的腐蚀性药剂输送管路，普通压力表在这类场景下使用，往往会因为介质结晶堵塞压力引压孔，或者腐蚀弹簧管造成仪表失效，而隔膜结构的设计让介质只接触隔膜片表面，不会进入引压通道，日常维护只需要擦拭隔膜表面的残留介质即可，不需要频繁拆解疏通引压管。从外形尺寸来看，表头采用标准工业表盘直径，安装后表盘朝向可通过连接螺纹的旋合深度调整，方便现场操作人员站在巡检通道上直接读取数值，不需要额外调整观察角度。整个仪表的外露金属件都做了防腐镀层处理，在有弱腐蚀性气体的环境中长期使用也不会产生锈层脱落的问题，避免锈渣掉落污染管路介质。设计过程中需要重点匹配隔膜片的刚度与弹簧管的量程范围，刚度过大的隔膜片会造成压力传递损失，导致测量值偏低，刚度过小则容易在压力波动时产生疲劳损坏，因此在建模阶段需要对隔膜片的受力形变做仿真验证，确保全量程范围内的形变处于弹性区间，同时导压腔的填充液量需要精确控制，避免填充液过多造成温度变化时的膨胀压力影响测量精度，填充液过少则会形成气隙，造成压力传递滞后。

　　在安装边界的设计上，仪表的整体高度控制在常规阀组安装的空间允许范围内，不会因为安装仪表造成相邻管线的操作空间被占用，连接端的密封面采用标准平面密封结构，配套常规密封垫片即可实现无泄漏安装，不需要定制特殊密封件，降低现场安装的配件成本。对于有卫生级要求的应用场景，隔膜片表面可做抛光处理，连接结构采用快装卡箍形式，方便定期拆卸清洗，满足食品、制药行业的卫生规范要求。这类低压量程的隔膜压力表，在微压管路的压力监测中优势尤为明显，普通压力表在微压测量时往往因为弹簧管灵敏度不足，或者引压孔堵塞造成测量失准，而隔膜结构的大受力面积可以更精准地捕捉微小压力变化，配合匹配的弹簧管参数，可以实现稳定的微压测量。在结构建模过程中，需要重点关注隔膜基座与表头连接部分的同轴度，若同轴度偏差过大，会造成内部导压通道的截面变化，影响压力传递的响应速度，同时焊接位置的焊缝需要做平滑处理，避免应力集中造成长期使用后的焊缝开裂。表盘的刻度印刷位置需要与指针的转动角度严格对应，确保每个刻度点的示值误差都在允许范围内，指针的平衡配重经过校准，避免安装角度变化时指针自重造成读数偏差。
