复古双声道VU音量表音频指示装置

这款双声道VU音量指示装置，主要应用于专业音频功率放大设备、复古台式音响系统、广播播控调音台以及高端HiFi音频回放设备中，作为音频信号电平的直观可视化指示部件，帮助使用者实时掌握音频输出的动态范围，避免信号过载引发的削波失真，同时也能通过指针的动态摆动还原传统模拟音频设备的视觉质感，兼顾功能实用性与设备外观装饰属性。

从功能特性来看，该装置采用左右声道独立表头设计，每个表头对应独立的音频信号输入通道，表盘刻度覆盖-20VU到+3VU的标准电平指示范围，刻度区域采用黄底黑字印刷，过载警示区间用红色标识，指针采用轻量化铝合金材质制作，阻尼特性符合专业音频设备的响应标准，能够跟随音频信号的平均电平值做平滑摆动，既不会因信号瞬态变化出现指针剧烈抖动，也不会因阻尼过大导致电平指示滞后，可准确反映音频信号的平均输出功率，帮助使用者快速判断当前音频系统的工作状态。

设计过程中首先考虑的是安装适配性，表头整体采用嵌入式安装结构，金属安装面板预留四个对称的固定螺丝孔位，可直接适配标准1U、2U音频设备机箱的面板开孔尺寸，安装时无需额外做结构改造，表头背部预留标准焊接式接线引脚，分别对应信号输入、接地以及背光供电回路，接线定义符合行业通用规范，可直接对接多数音频功率放大电路的电平取样输出端，无需额外增加信号转换电路。

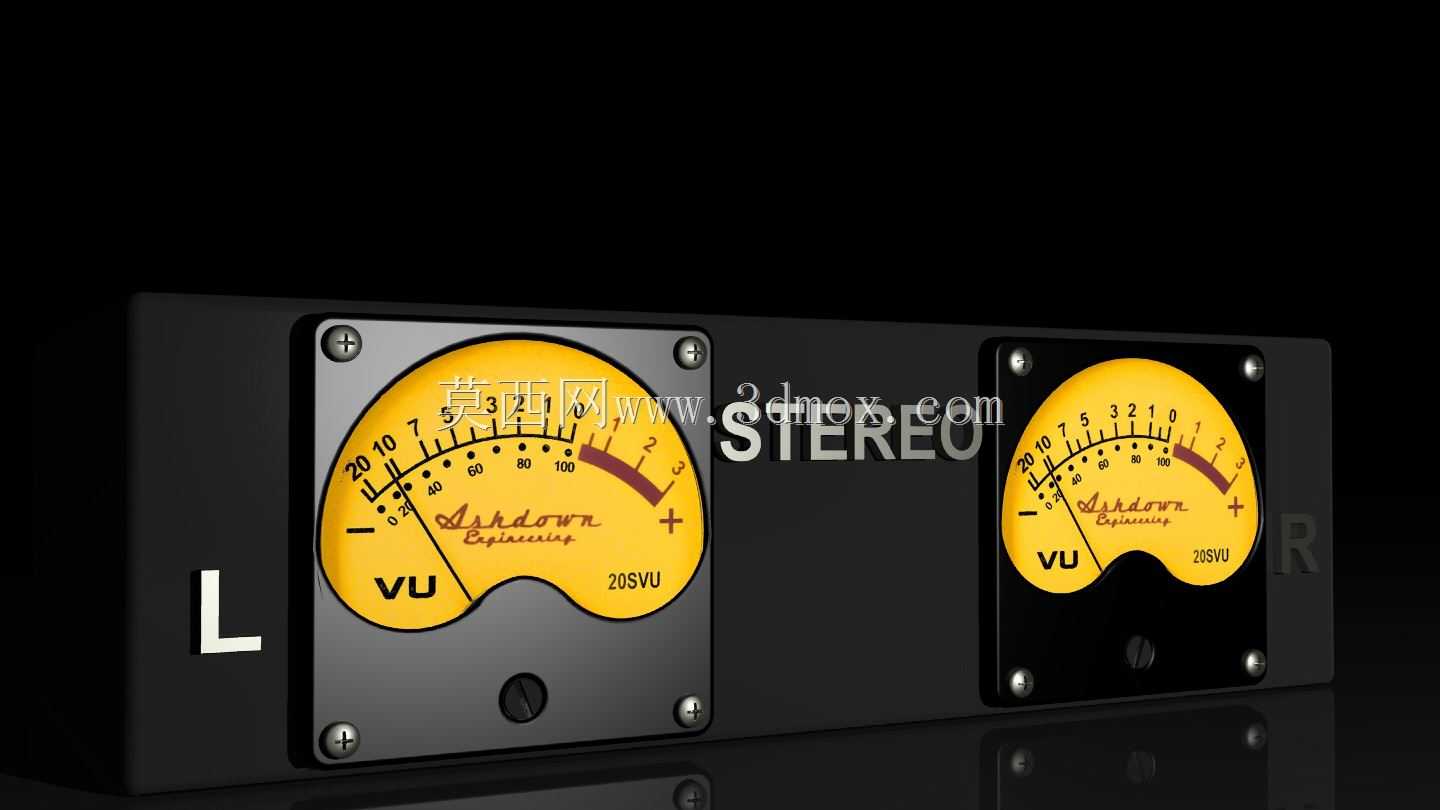

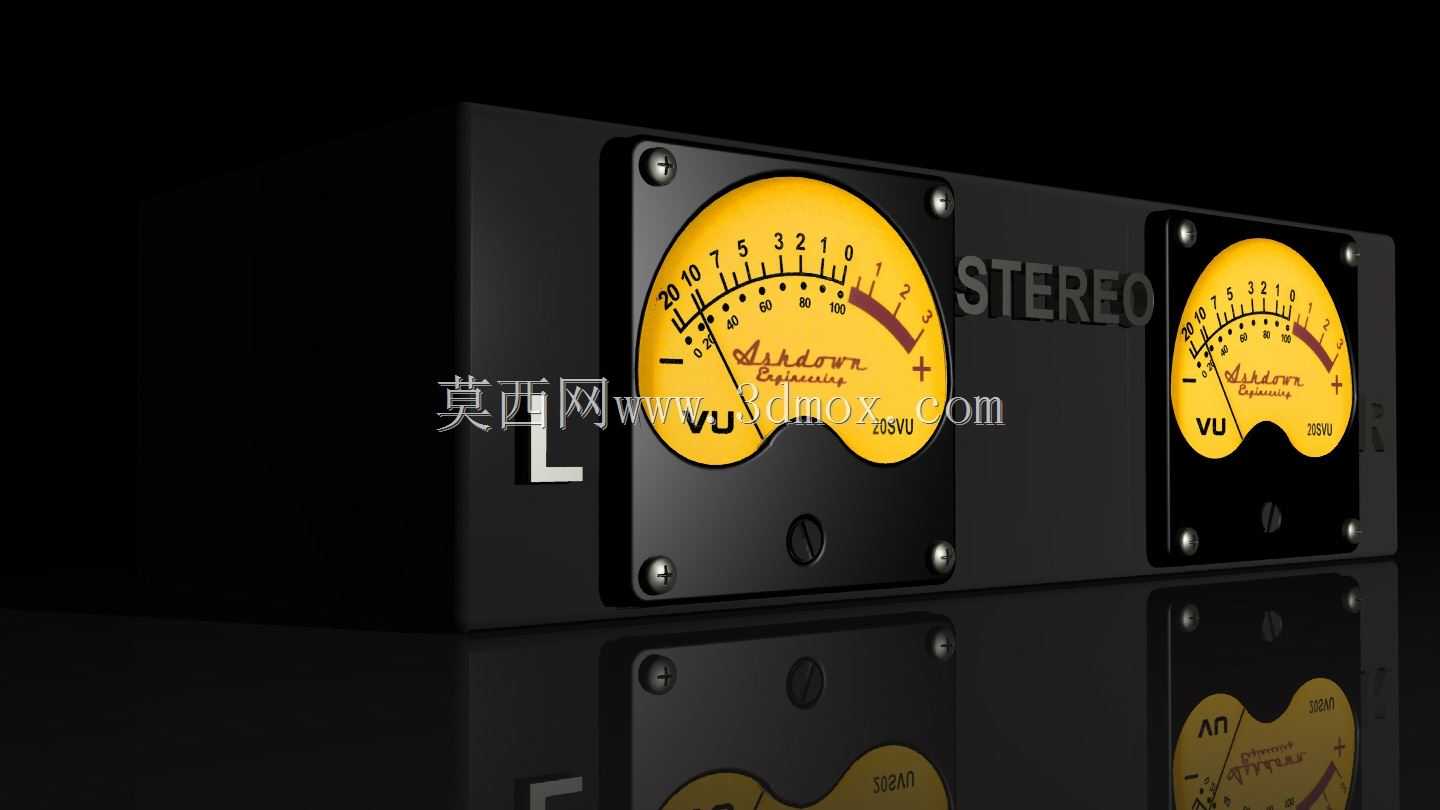

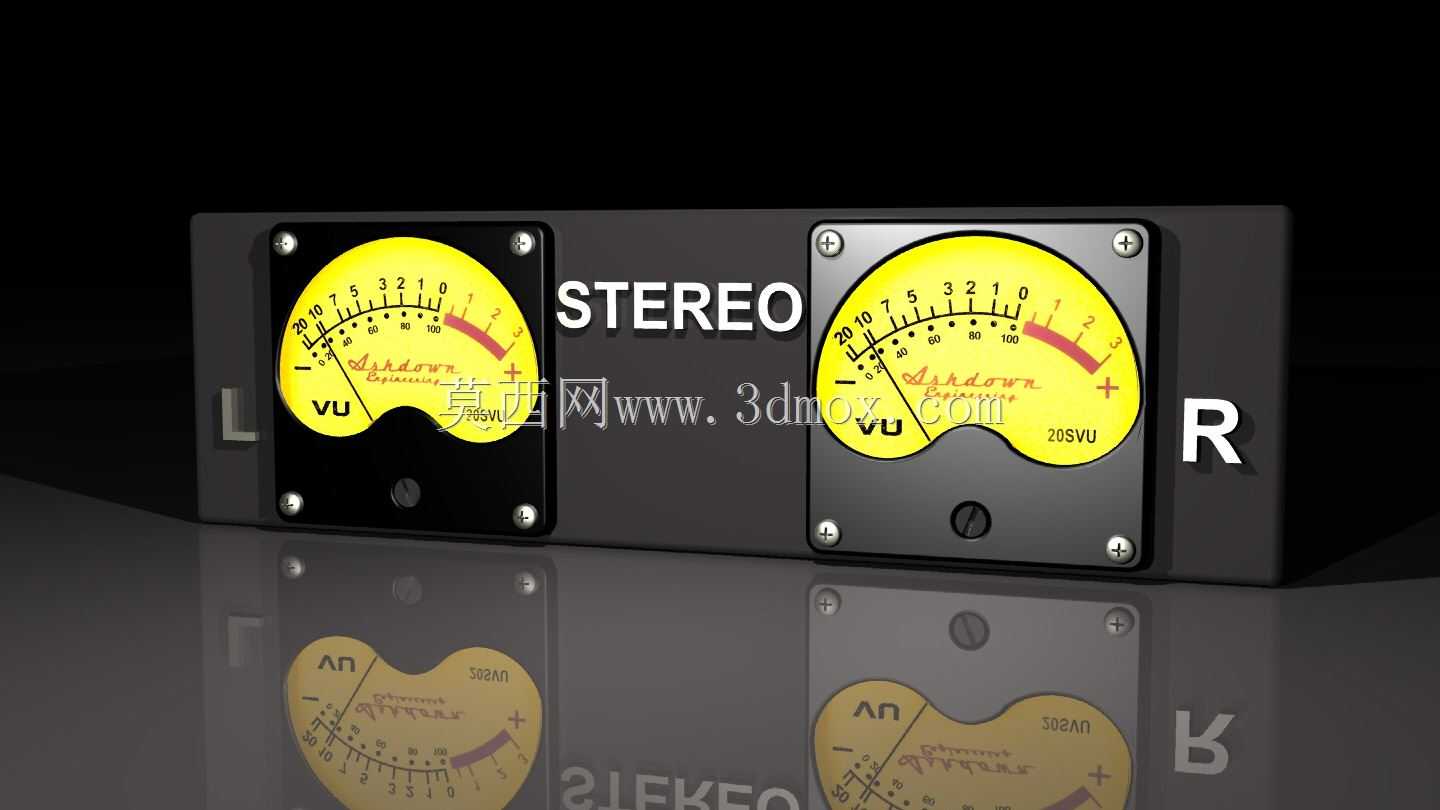

外形结构上，单块表头的表盘直径为标准45mm规格，整体面板采用哑光黑色金属板材冲压成型，表面做磨砂氧化处理，可避免设备工作环境中的光线反射干扰读数，表盘外覆盖高透明度防刮PC镜片，既能够保护内部指针与刻度盘不受灰尘、潮气侵蚀，也不会因长期使用出现划痕影响读数清晰度。两个表头采用水平对称排布，中心间距符合多数双声道音响设备的面板布局习惯，安装后整体视觉协调，不会出现布局突兀的问题。

结构细节设计上，表头内部的动圈组件采用磁屏蔽结构封装，可避免音频设备内部电源变压器、功率放大模块产生的杂散磁场干扰表头指示精度，保证电平读数的准确性；表头背光采用暖黄色柔光LED，光线均匀覆盖整个表盘区域，在暗光环境下也可清晰读取刻度数值，同时背光亮度可通过外部电路调整，适配不同使用场景的光线需求。表头的指针零位调节螺丝设置在表盘下方居中位置，可在设备校准阶段通过小型一字螺丝刀调整指针静态零位，保证指示基准的准确性。

从实际安装边界来看，该装置嵌入机箱后的内部纵深尺寸控制在32mm以内，不会占用过多机箱内部的走线空间，适配多数紧凑型音频设备的内部结构布局，安装时仅需在面板开设对应尺寸的方形开孔，将表头嵌入后通过四个固定螺丝锁紧即可完成机械固定，接线环节仅需对应引脚定义完成焊接，无需复杂的调试工序，接入电路后即可正常工作。在专业广播播控场景中，该类表头可帮助值班人员实时监控播出信号的电平范围，避免信号电平过高引发出端设备过载保护，也可防止电平过低导致播出信噪比下降；在民用复古音响设备中，除了基础的电平指示功能外，摆动的指针也能够提升设备的操作交互感，还原模拟音频时代的设备使用体验。

建模过程中对表头的细节还原覆盖了所有实际装配特征，包括面板固定螺丝的沉头结构、表盘刻度的印刷层级、指针的厚度与配重结构、背部接线引脚的位置与尺寸，所有结构尺寸均按照实物等比例还原，可直接用于设备面板结构设计的装配干涉校验，也可用于产品外观渲染展示，帮助结构设计人员在产品开发阶段提前确认表头安装后的整体视觉效果与装配适配性，减少实物打样阶段的结构修改次数。
