按钮用扁平螺旋弹性构件结构设计

在小型流体控制阀、精密仪器操作面板这类对安装空间有严格限制的场景里，常规圆柱螺旋压簧往往会因为轴向占用尺寸过大，无法适配薄型化的装配需求，这类扁平结构的螺旋弹性件就是为解决这类空间矛盾开发的。从实际使用场景来看，这类弹性件常被集成在小型截止阀、调压阀的手动按钮组件内，也会用在便携式检测仪器的按压触发结构中，承担按压复位、提供恒定操作反馈力的作用，相比传统线绕弹簧，它的轴向压缩行程更短，力值输出更线性，不会出现常规弹簧侧倾、卡滞的问题。

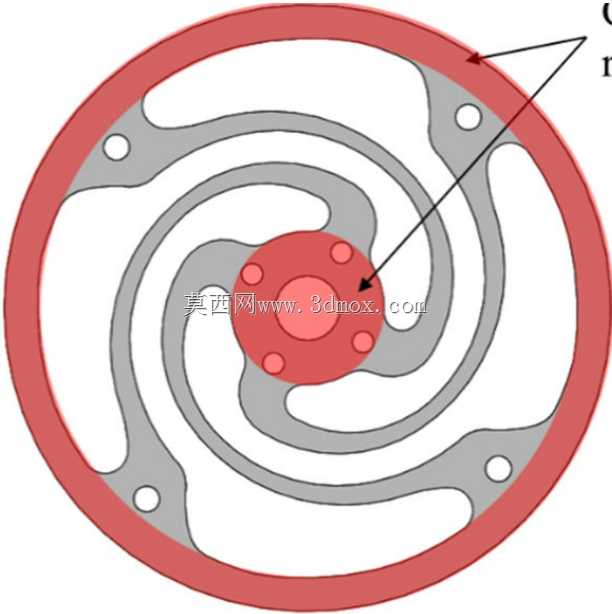

设计这类弹性件的时候，首先要明确安装边界的硬约束，整个构件的外径要适配阀座的内嵌安装槽，不能超出安装腔的内壁直径，轴向总高度要匹配按钮的按压行程预留量，避免按压到底后弹簧出现塑性变形。从结构逻辑上看，它的螺旋涡卷形态是从中心固定端向外逐圈延展，每一圈簧片的曲率都经过反复调整，确保按压受力时，各圈簧片的形变均匀分散，不会出现局部应力集中的情况——之前做同类结构的时候，如果簧片宽度或者曲率过渡不合理，很容易在反复按压后出现外圈断裂的问题，尤其是在高频操作的阀件上，疲劳寿命是核心考核指标。

从功能特性上看，这种扁平螺旋弹簧不需要额外的导向轴就能稳定工作，这一点对小型阀件来说非常重要，很多微型阀的内部空间根本没有多余位置布置弹簧导向结构，传统压簧如果没有导向，按压过程中很容易偏斜，导致按钮卡涩、阀瓣密封错位，而这种涡卷式的扁平结构自身就具备径向自约束能力，受力时各圈沿轴向均匀形变，径向位移量极小，完全不需要额外导向件就能稳定输出复位力。

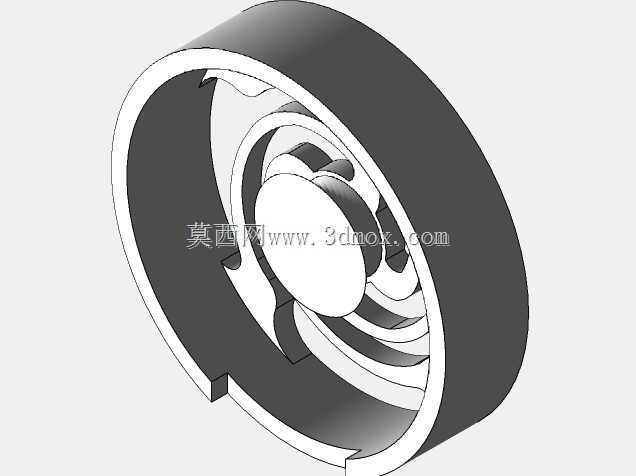

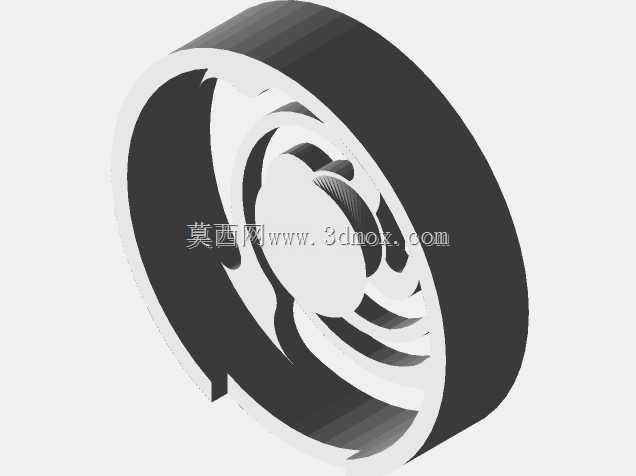

实际建模的时候，要重点关注簧片的厚度与宽度匹配，不同的力值需求对应不同的簧片截面尺寸，如果需要更大的按压力，可以适当增加簧片厚度，同时调整螺旋圈数，圈数越多，相同按压行程下的力值变化越平缓，操作手感越柔和。安装的时候，中心位置通常需要设置定位柱，和弹簧中心的定位孔配合，外圈则卡在阀座的卡槽内，确保按压过程中弹簧不会出现周向转动，避免长期使用后簧片出现错位磨损。

这类弹性件的应用场景还在不断拓展，除了阀类组件，在小型消费电子的按键结构、便携医疗设备的触发按钮上也有大量应用，核心优势就是超薄的安装尺寸、稳定的力值输出、免导向的自稳定特性。设计过程中还要考虑形变极限，最大按压行程不能超过簧片材料的屈服极限对应的形变量，通常要预留15%左右的安全余量，避免用户过度按压导致弹簧永久失效。另外，簧片的边缘要做倒圆角处理，避免应力集中在锐边位置，大幅提升反复按压的疲劳寿命，很多早期同类产品失效都是因为边缘未做处理，应力集中导致裂纹从边缘萌生扩展。

从装配角度看，这种扁平弹簧的安装效率比传统弹簧更高，只需要对准中心定位柱放入安装槽即可，不需要像传统压簧那样调整导向位置，也不会出现弹簧弹出的问题，非常适合自动化装配线的批量组装，这也是它在批量生产的阀件产品中越来越受青睐的原因之一。在实际选型匹配的时候，要根据按钮的操作力要求、行程要求、安装腔尺寸三个核心参数调整螺旋的圈数、簧片的截面尺寸、整体的外径与高度，确保装配后按钮的操作手感一致，复位动作可靠，不会出现卡滞、力值突变的问题。
