复古双声道20W电子管功率放大器结构

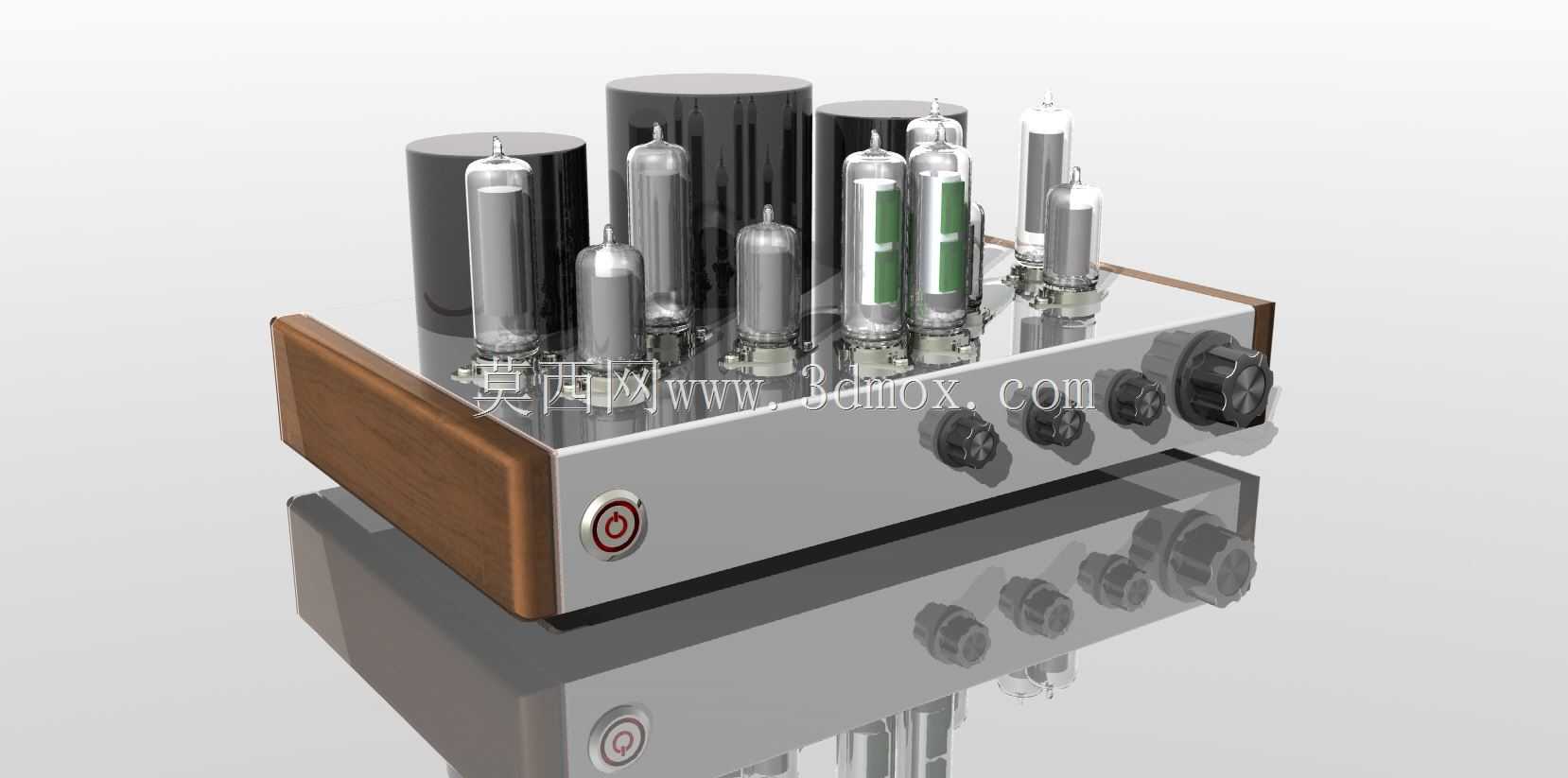

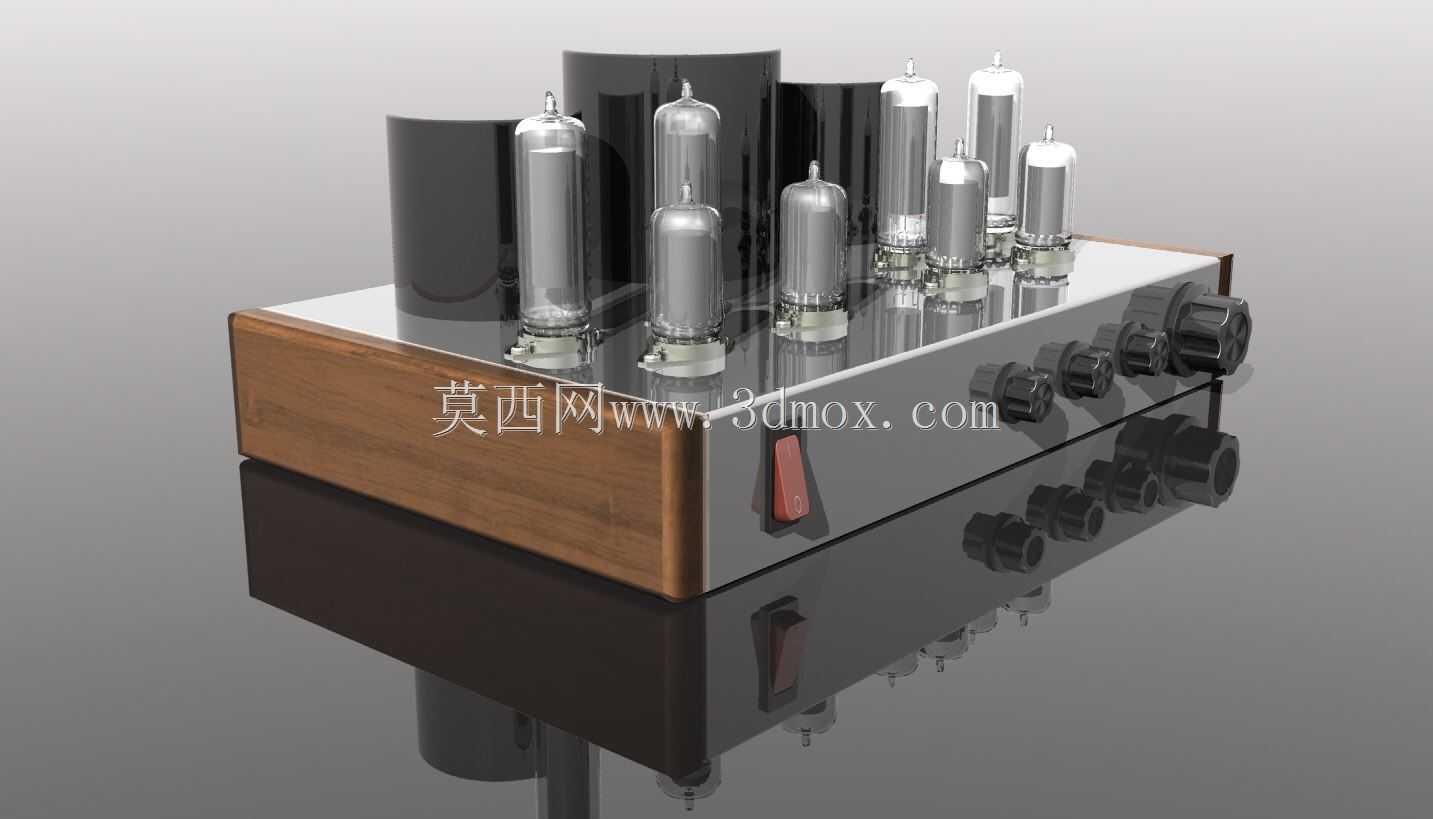

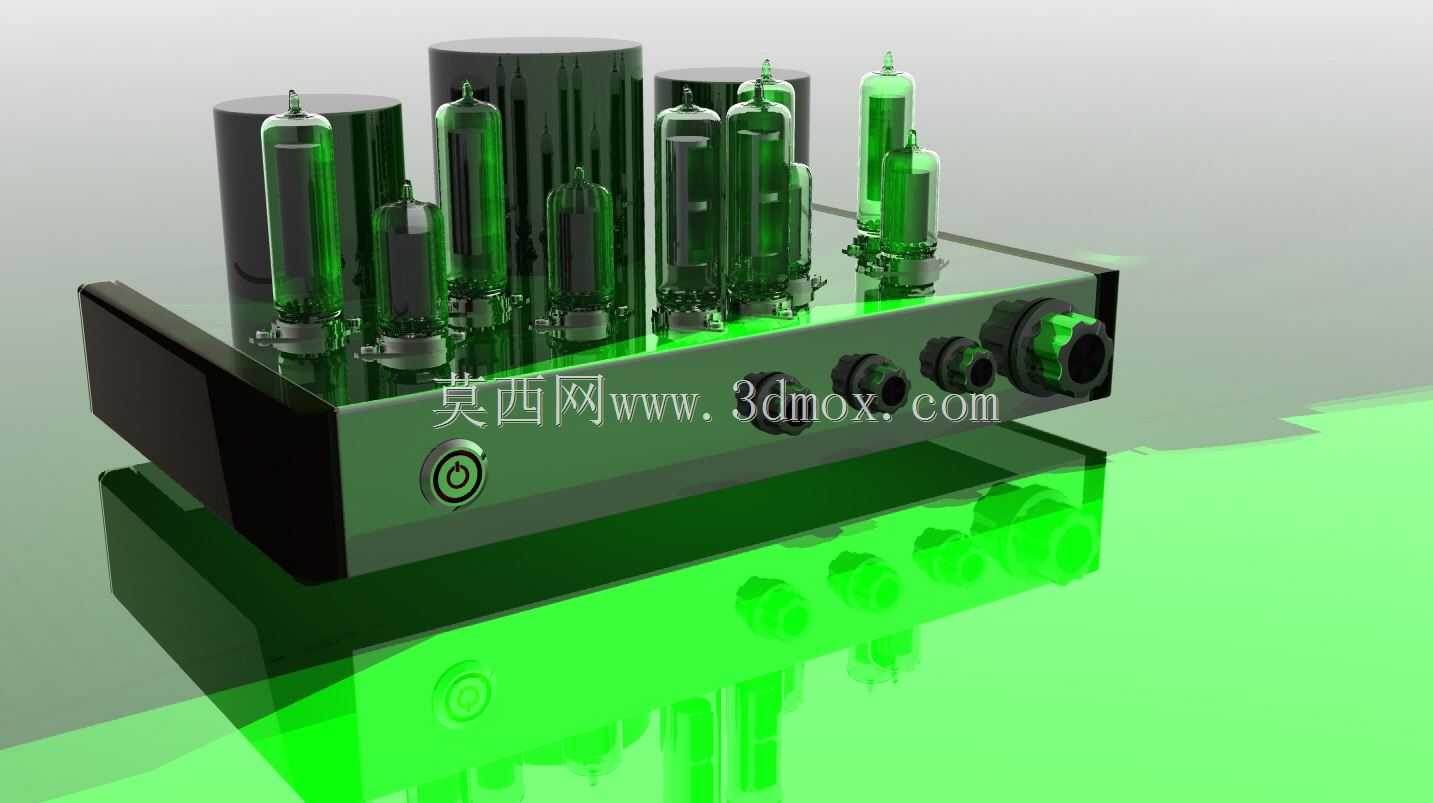

　　这款双声道20W电子管放大器，也就是音频圈常说的小功率胆机，核心面向桌面近场聆听、小型HiFi试听室的音频重放场景，区别于常见的晶体管功放，它依托电子管的电压放大特性，能输出偶次谐波更丰富的听感，适合搭配高灵敏度书架音箱，还原人声、弦乐类音源的温润质感。从结构设计来看，整机采用分层布局思路，底部金属机箱作为核心承托结构，侧边搭配实木饰条，既兼顾了金属结构的电磁屏蔽性能，又通过木质材料弱化工业设备的冷硬感，同时木质饰条与金属机箱采用嵌入式拼接，不需要额外外露固定螺丝，保证外观整体性的同时，也能避免螺丝凸起带来的安装干涉。

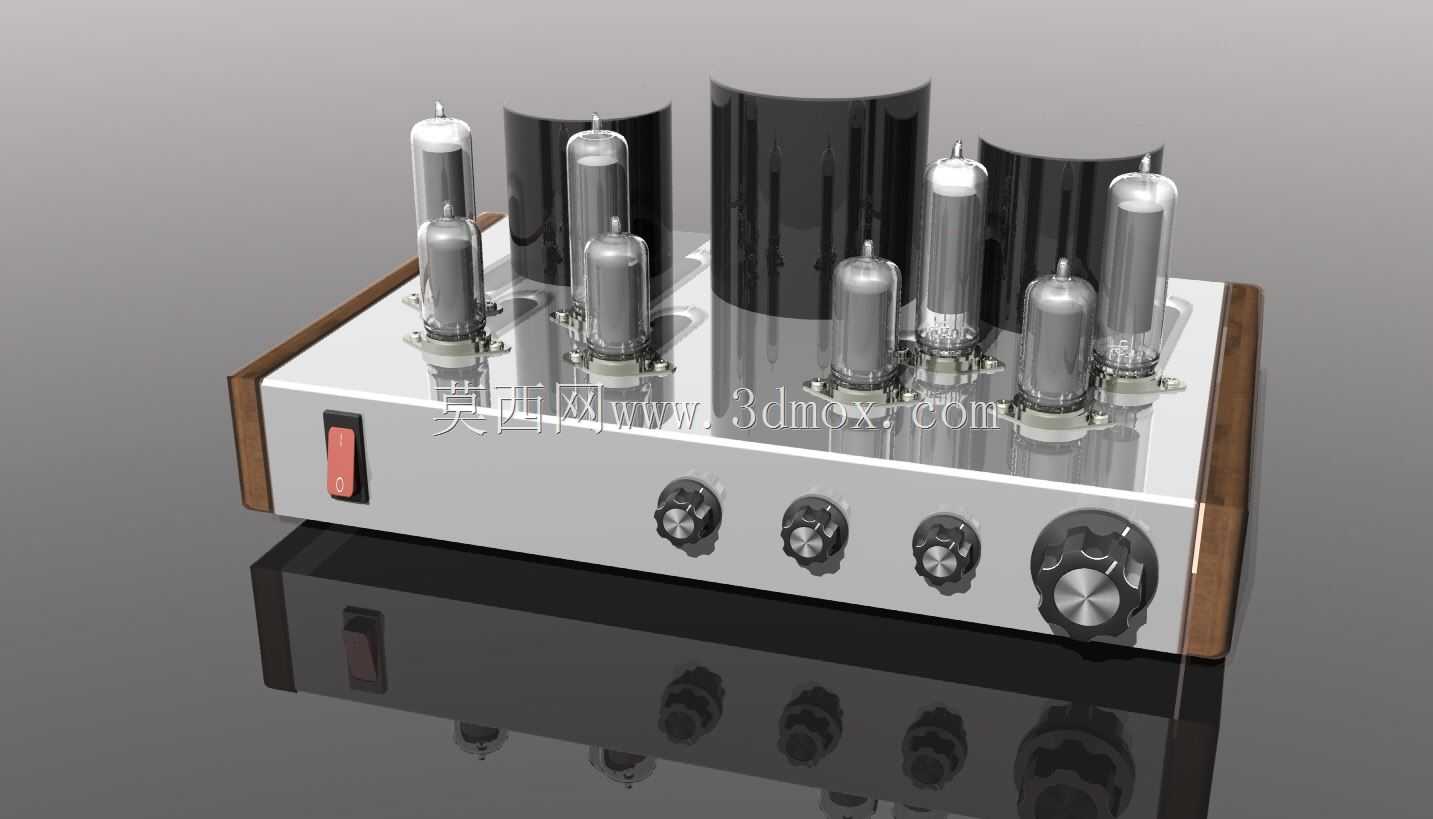

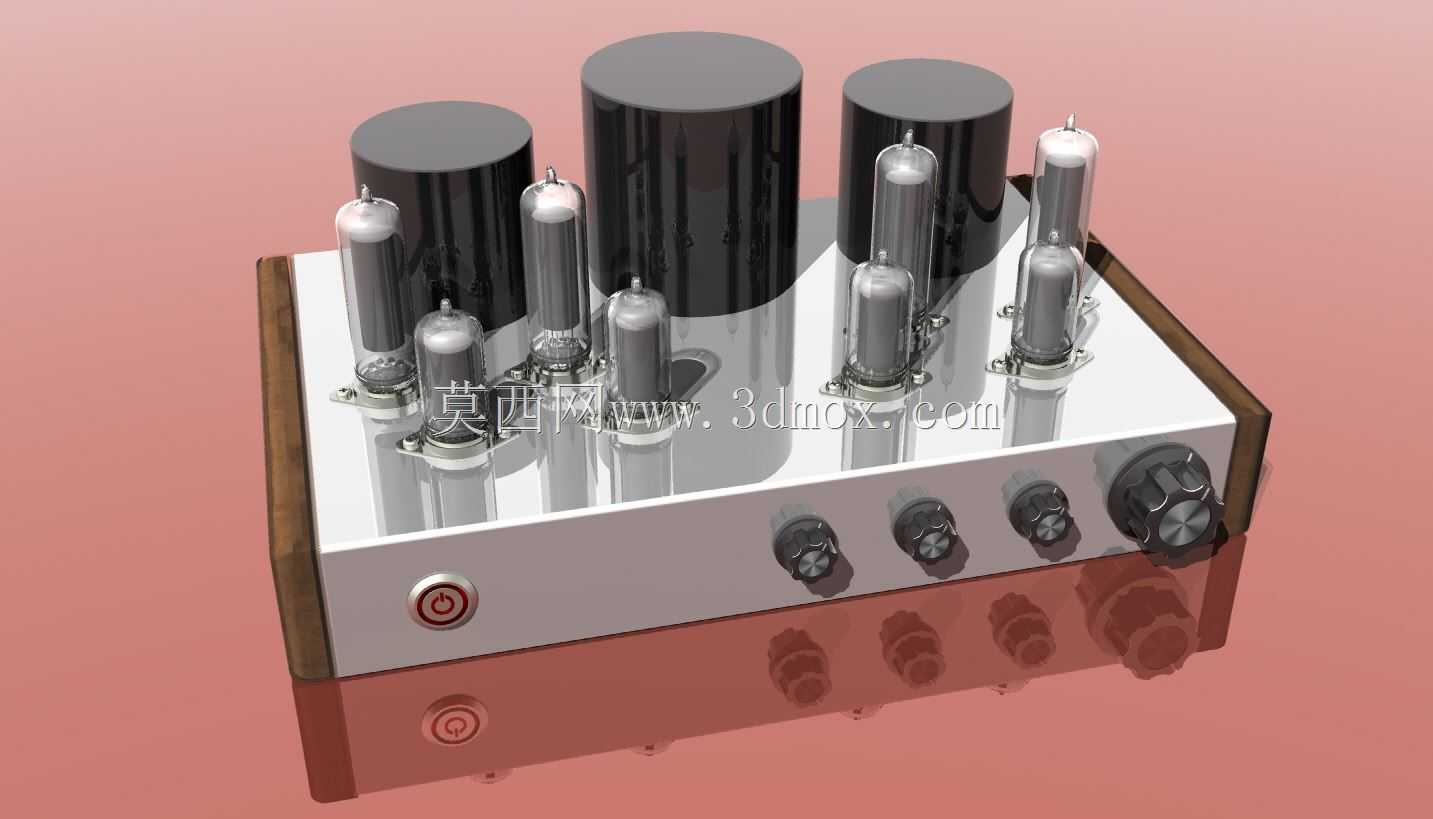

　　机箱正面排布的旋钮从左到右分别承担电源开关、输入切换、音量调节、声道平衡调节功能，每个旋钮都对应机箱内部的电位器固定位，建模时预留了电位器引脚的穿线孔位，孔位边缘做了0.5mm的倒角处理，避免穿线时刮伤线材绝缘层；电源开关选用带红色指示灯的金属按钮，按钮安装位做了沉台设计，按钮表面与机箱面板齐平，既避免日常使用误触，也能保证正面视觉的整洁度。机箱上部的电子管安装位，按照信号放大路径排布：最靠近前面板的是小信号电压放大管，往后依次是推动管、末级功率放大管，高压滤波电容布置在功率管旁侧，尽可能缩短高压供电路径，减少线路干扰；每个电子管的管座安装位都预留了标准九脚/八脚管座的安装孔，孔位间距严格遵循常用管座的安装尺寸，管座下方预留了15mm的走线空间，方便焊接灯丝、屏极、栅极的连接线，同时金属机箱在管座对应位置做了镂空处理，避免金属结构遮挡电子管引脚，也能辅助电子管工作时的散热。

　　从安装边界来看，整机宽度控制在280mm，深度180mm，高度（含电子管）160mm，底部预留了四个直径8mm的橡胶机脚安装位，机脚高度10mm，能将机箱抬离桌面，避免桌面震动传递到机箱内部影响电子管工作稳定性，同时底部预留了散热格栅，保证机箱内部空气流通，带走功率管和电源变压器工作产生的热量。建模过程中对所有外露部件的配合间隙做了精准控制：实木饰条与金属机箱的配合间隙控制在0.2mm，既保证装配时能顺利嵌入，也不会出现松动晃动感；旋钮与面板的配合间隙控制在0.3mm，旋转时不会出现蹭面板的问题；电子管与管座的配合深度按照标准管座的插合深度设置，保证电子管插装后引脚接触可靠，不会出现接触不良的问题。

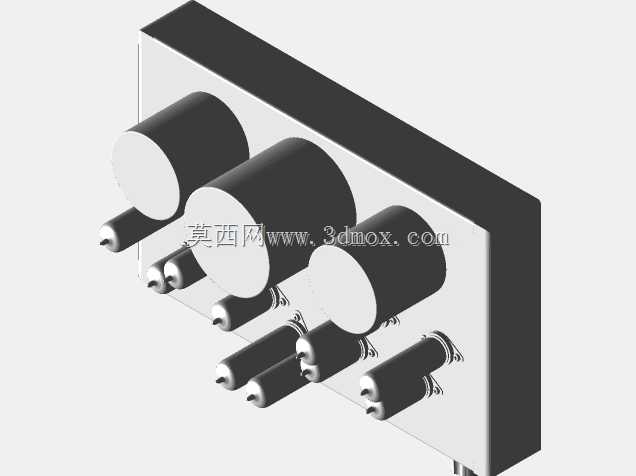

　　在实际使用场景中，这类小功率胆机不需要搭配大功率后级，直接接驳高灵敏度音箱就能驱动，背部预留了音频输入RCA接口、音箱接线柱的安装位，接线柱间距预留了20mm，方便插接香蕉头插头，同时电源输入接口布置在背部最右侧，远离音频输入接口，避免电源线路对音频信号产生干扰。结构设计上还考虑了日常维护的便利性，机箱上盖采用可拆卸结构，通过四颗隐藏在底部的螺丝固定，需要更换电子管或者检修内部电路时，只需要拧下底部螺丝就能取下上盖，不需要拆解正面的旋钮和饰条，大幅降低后期维护的拆装难度。另外，机箱内部预留了电源变压器、输出变压器的安装位，两个变压器分别布置在机箱内部左右两侧，中间用金属屏蔽板隔开，避免变压器的漏磁干扰音频放大电路，屏蔽板厚度1mm，通过螺丝固定在机箱底部的预留螺柱上，安装位置精准对应两个变压器的中间区域，能有效抑制电源哼声。
