鼓形变径发条盒储能弹簧结构

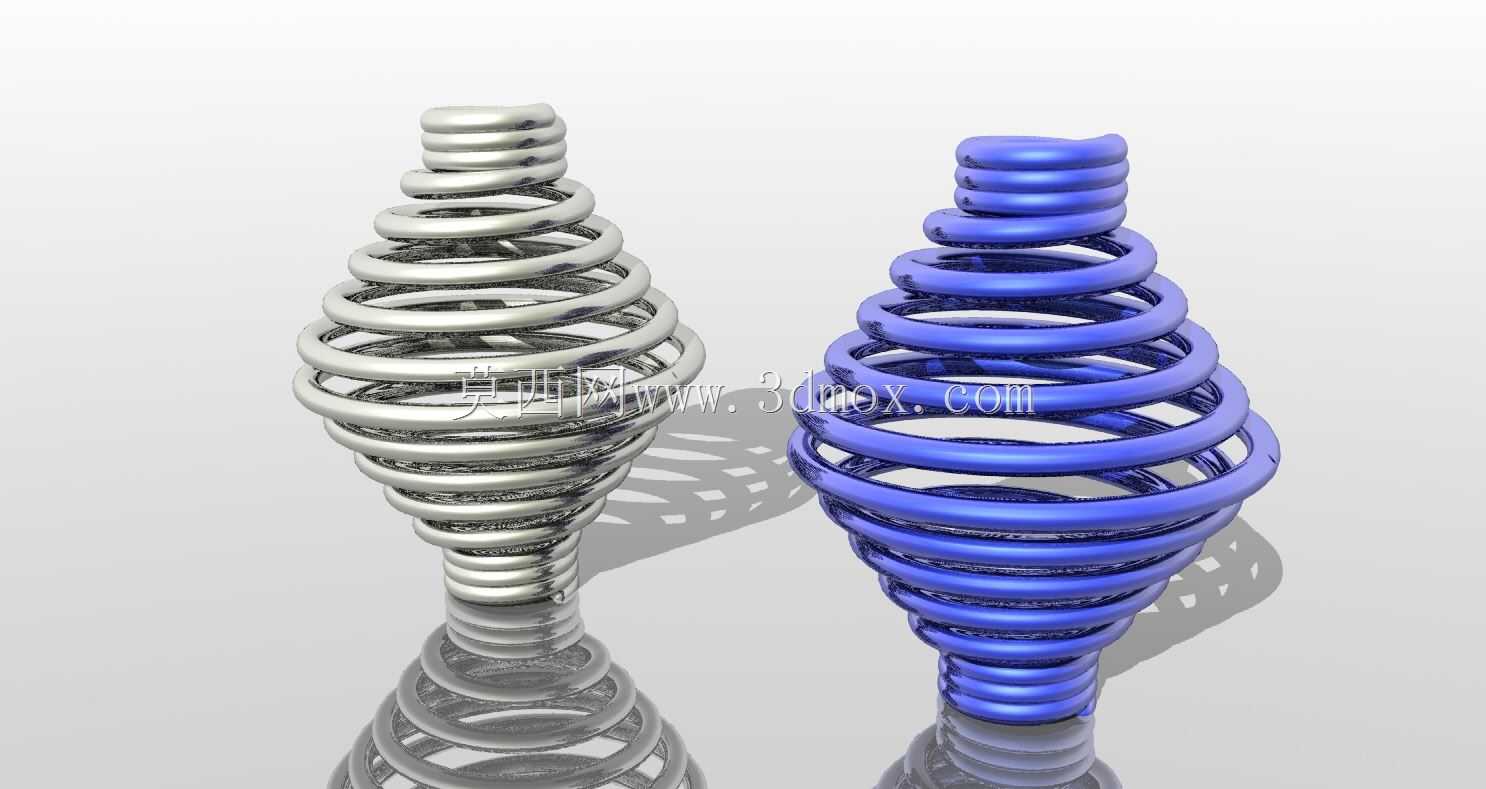

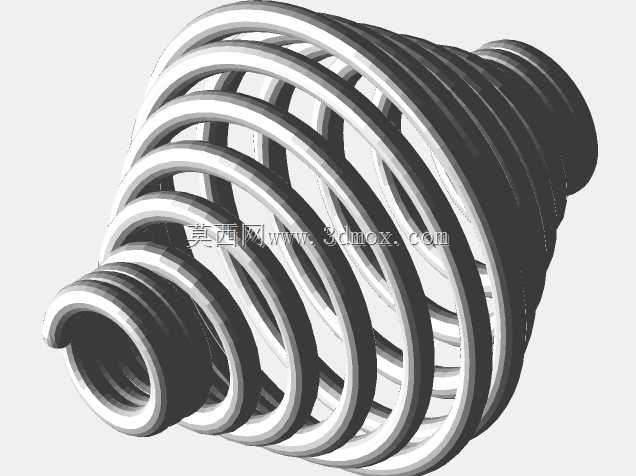

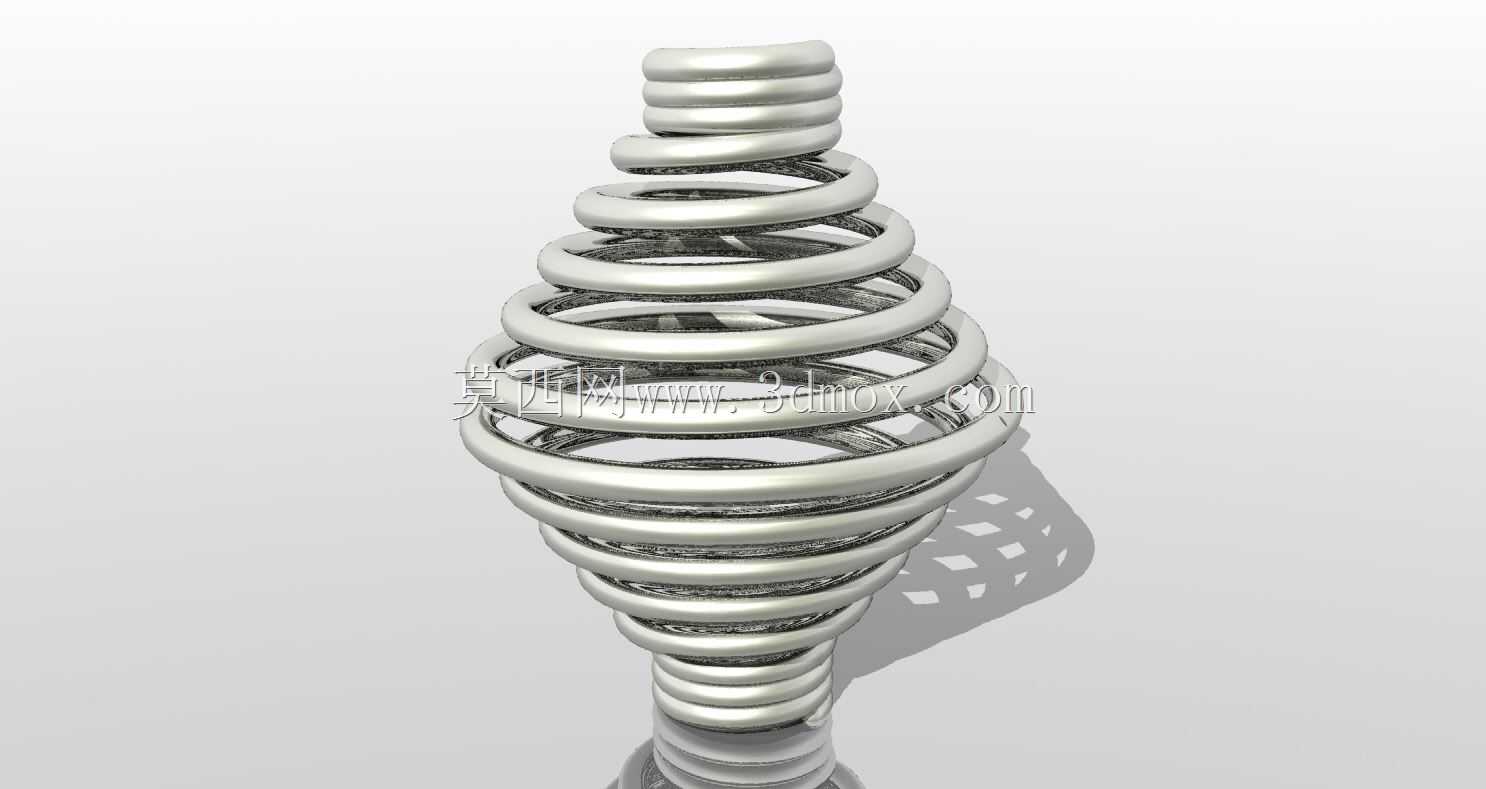

这类鼓形变径弹簧是发条盒储能机构里的核心弹性零件，和常规等径圆柱弹簧的受力特性有明显区别，中间大两端小的梭形轮廓，是为了匹配发条盒内部的有限安装空间，同时优化储能过程中的应力分布，避免常规圆柱弹簧在大压缩量下出现的圈间摩擦、应力集中导致的早期疲劳断裂问题。从实际应用场景来看，这类弹簧除了用在传统机械钟表的发条盒结构里，在小型机械式储能机构、慢回弹阻尼装置、精密仪器的复位机构、小型玩具的动力输出结构里都有广泛应用，部分需要恒定弹力输出区间的小型机械结构，也会采用这类变径鼓形弹簧来获得更平缓的弹力曲线。

从设计思路上看，这类弹簧的轮廓线不是随意绘制的弧形，每一圈的直径变化都对应着压缩行程中的受力分配：两端小直径段的簧圈刚度更高，在压缩初始阶段先承接初始载荷，避免弹簧出现侧向弯曲失稳；中间大直径段的簧圈刚度更低，在压缩行程中后段逐步参与形变，让整体弹力输出不会随着压缩量增加出现陡增，同时大直径段的簧圈在完全压缩时不会出现圈间挤压，能有效减少工作过程中的磨损和异响。建模过程中需要严格控制每一圈簧丝的螺旋升角变化，两端收口段的螺旋升角逐步收窄，和安装基准面保持垂直，保证装配后弹簧的受力轴线和安装孔轴线完全重合，避免出现偏载导致的弹簧侧弯。

在安装边界上，这类弹簧的两端小直径段需要和发条盒的上下定位座配合，定位座的内径要比弹簧端部外径大0.2-0.3mm，预留出弹簧工作时的微小径向形变空间，同时定位座的端面要做R0.5的圆角处理，避免簧丝端部和锐边接触产生应力集中。弹簧的最大压缩行程要控制在自由高度的45%以内，这个区间内簧丝的切应力处于材料的许用应力范围内，长期循环工作不会出现永久形变。和常规圆柱弹簧相比，这种鼓形结构的弹簧在相同安装高度下，能获得更长的有效压缩行程，同时侧向稳定性更好，在有轻微振动的工作环境下也不会出现弹簧歪扭卡滞的问题。

从实际使用的功能特性来看，这类弹簧在储能过程中，簧圈的形变是从两端向中间逐步递进的，不会出现相邻簧圈突然贴合的撞击感，弹力释放过程更平缓，适合需要稳定弹力输出的精密机构。建模时簧丝的直径公差要控制在±0.02mm范围内，弹簧中径的公差控制在±0.05mm，保证批量生产时的弹力一致性。另外这类弹簧的表面处理通常采用电泳或者镀镍处理，避免长期使用出现锈蚀影响弹力性能，部分高要求的应用场景还会对簧丝做喷丸强化处理，提升表面压应力，延长疲劳寿命。在装配时需要注意，不能强行将弹簧压并，压并状态下中间大直径段的簧圈会出现超出许用值的切应力，几次压并就会导致簧丝出现塑性形变，完全丧失弹性性能。
