手摇便携迷你研磨装置结构设计

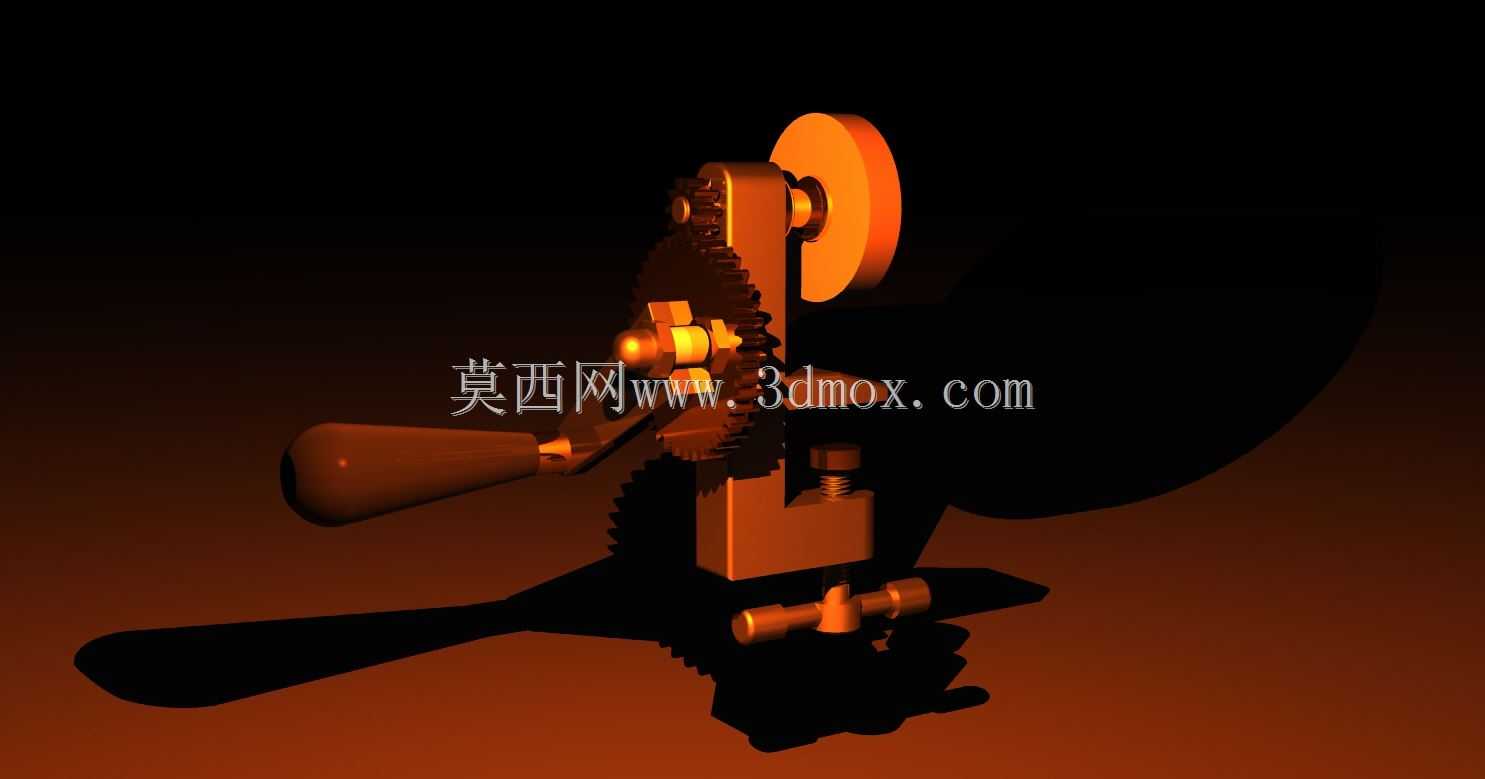

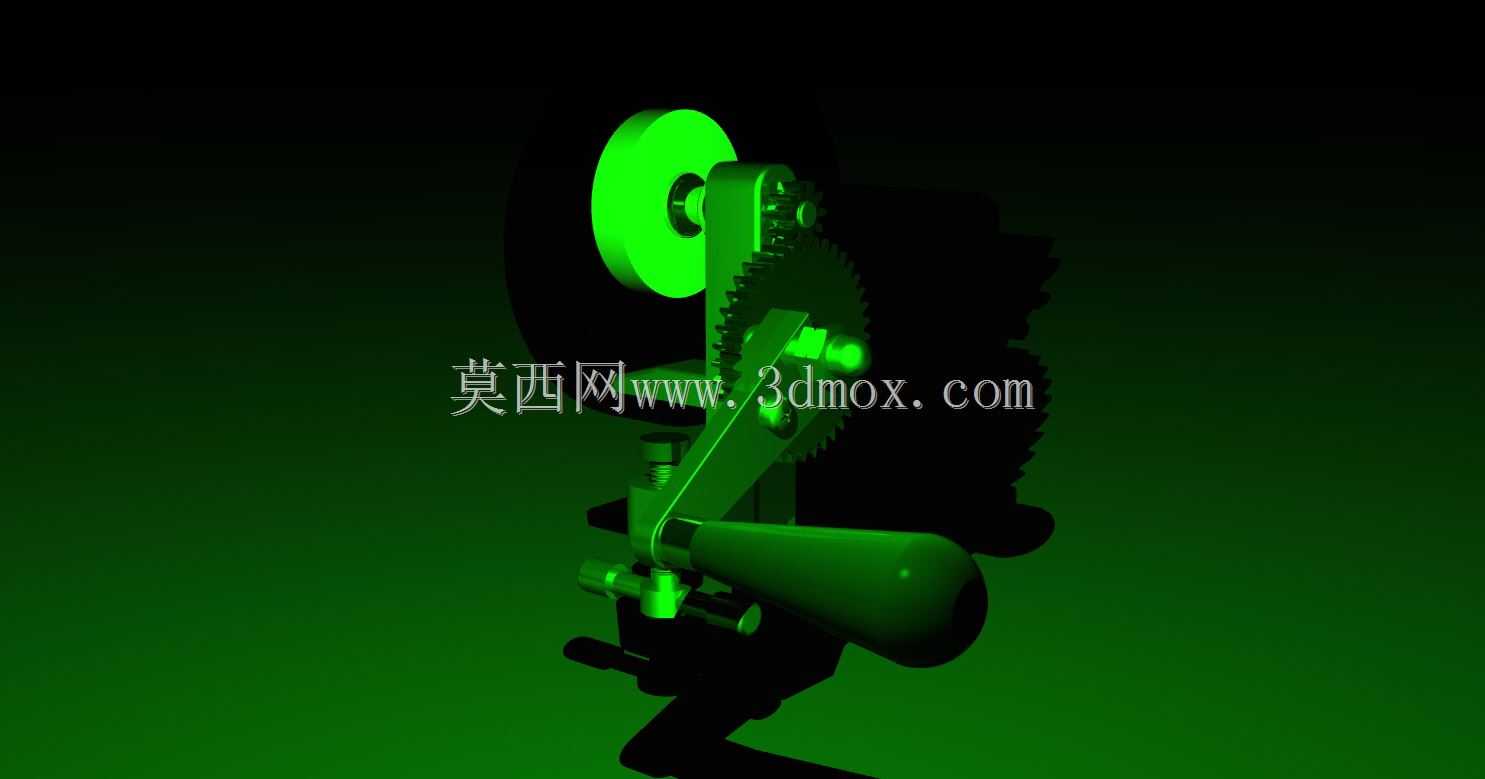

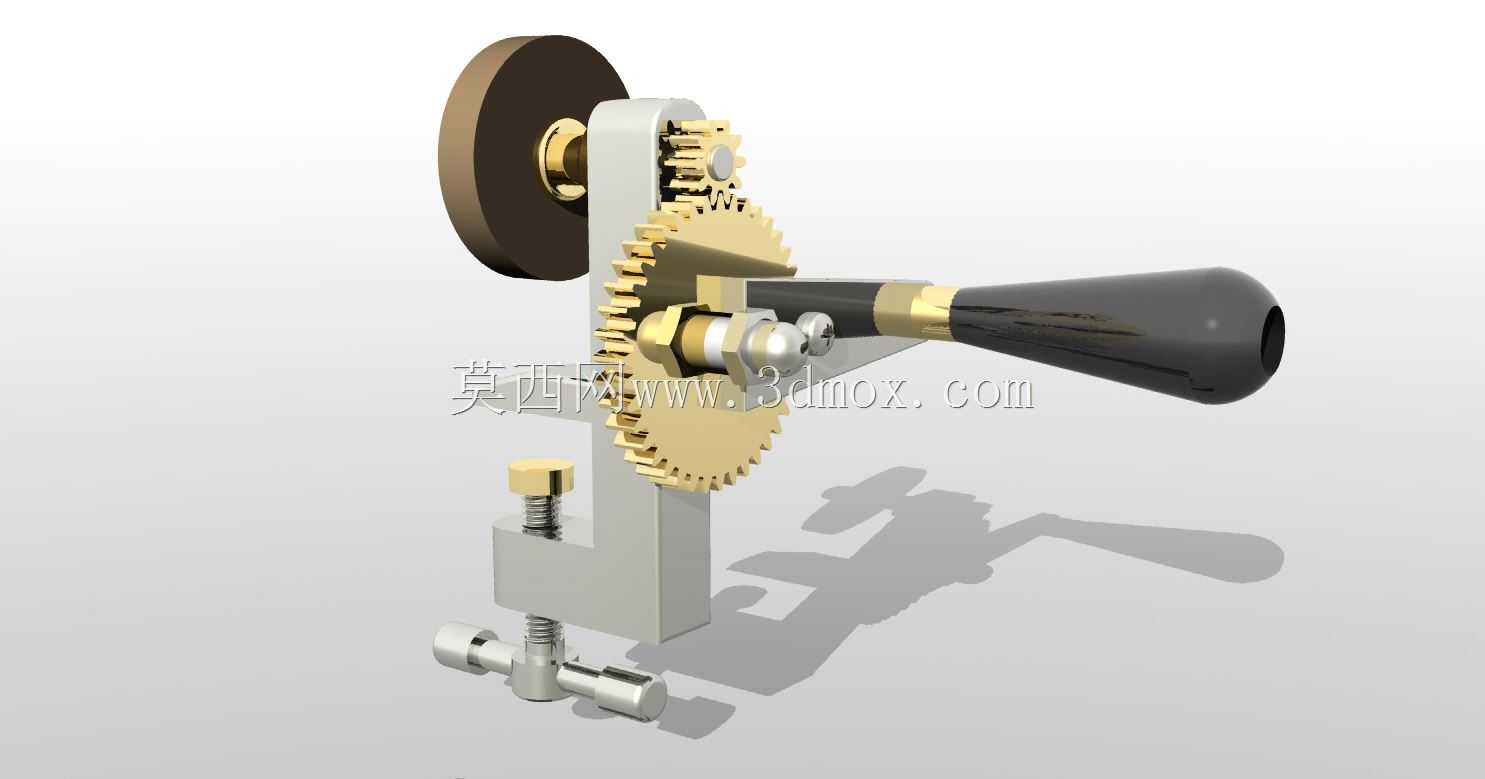

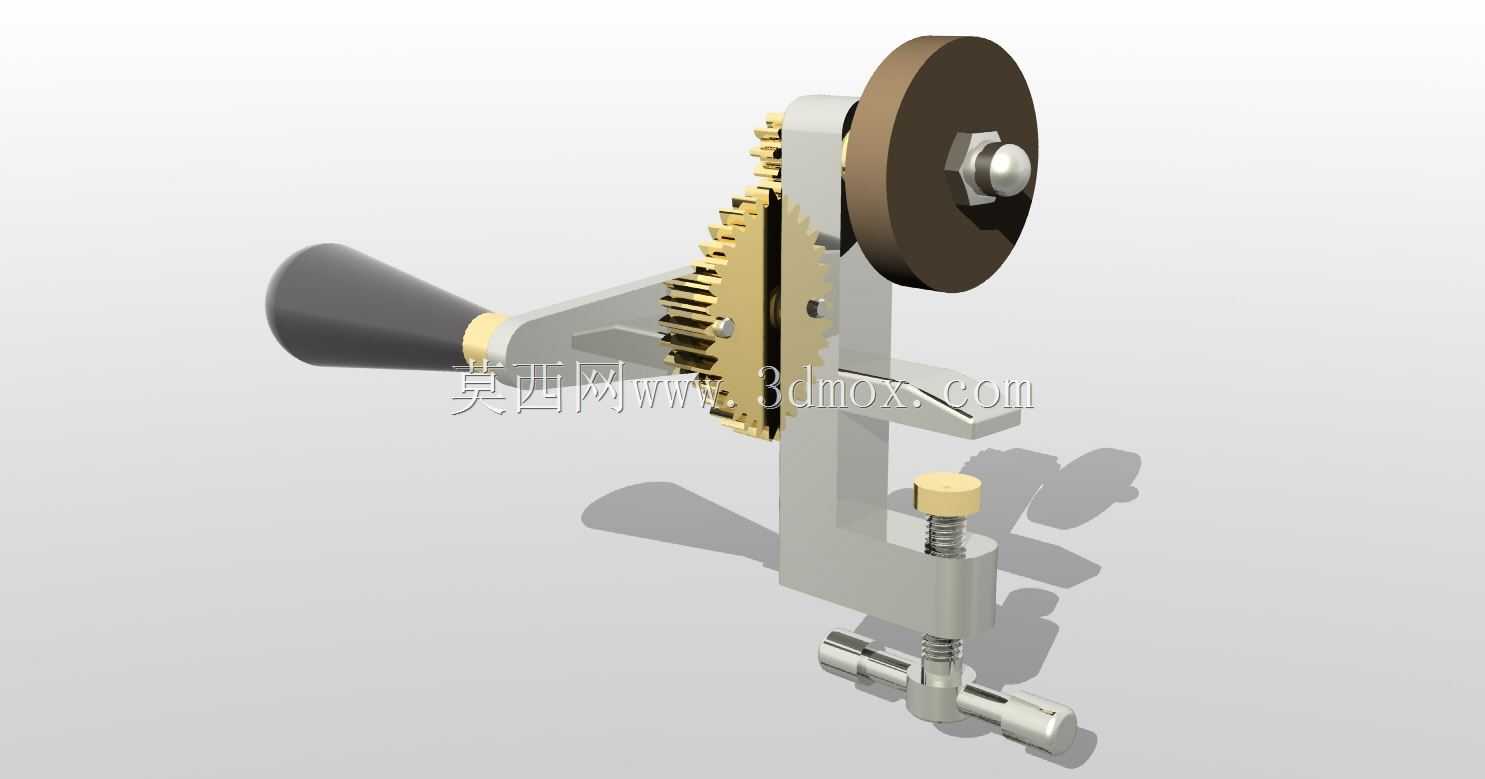

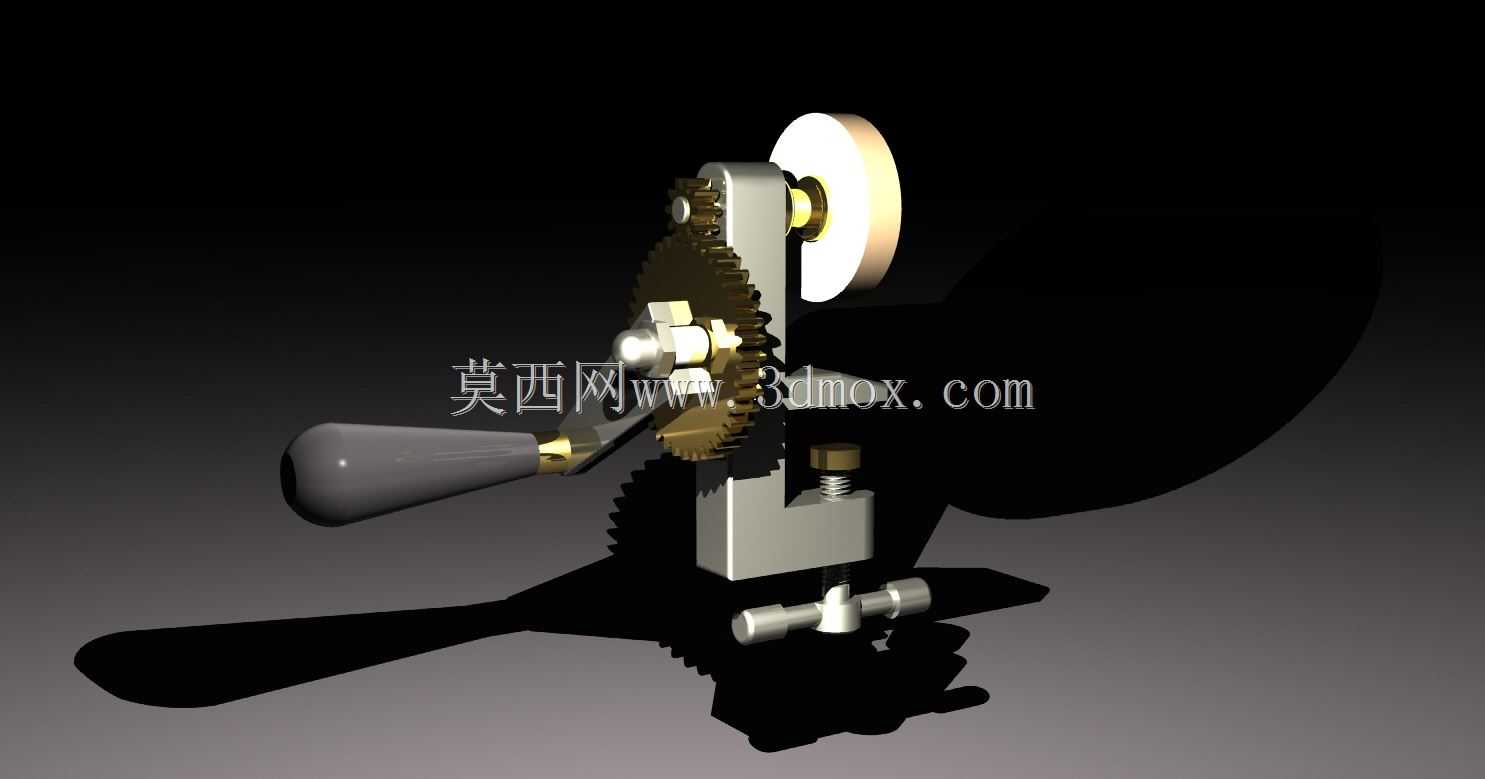

　　这款手摇驱动的小型研磨装置，核心定位是满足小空间、无供电场景下的精密小件研磨修配需求，在机修现场、五金修配、手工模型制作、仪表零件修磨等场景中，能够替代大型电动研磨设备完成小余量的磨削作业，尤其适合野外抢修、狭小工位作业、精密零件边角修形这类无法布设电动工具的使用场景。从结构设计逻辑来看，整套装置采用夹装式固定结构，底部设置两组可调锁紧螺栓，能够快速夹持在工作台边缘、工装架侧边等不同厚度的安装基准面上，无需额外打固定孔，装拆过程仅需手动拧动锁紧旋钮即可完成，安装边界可适配10mm至45mm厚度的夹持基面，整体外廓尺寸控制在180mm×120mm×100mm范围内，收纳后可直接放入常规工具包携带，不会占用过多储物空间。

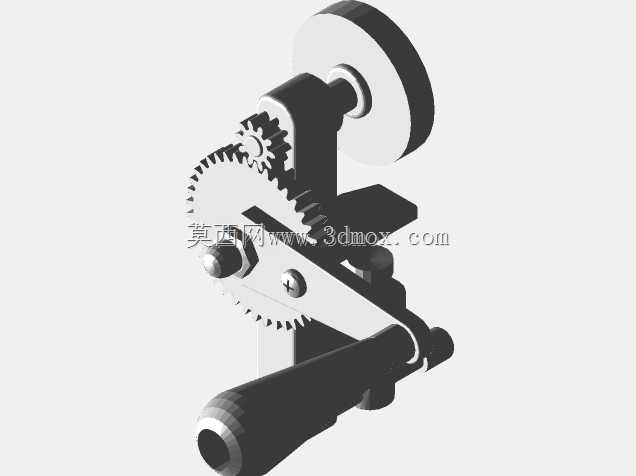

　　传动系统采用二级直齿轮减速增扭结构，主动齿轮与摇柄直接连接，大传动比的齿轮副设计能够将人手摇动的低扭矩输入转化为磨轮轴端的大扭矩输出，即使磨削硬度较高的金属零件边角，也无需施加过大的摇动力度，摇柄采用符合人体工学的锥形握柄设计，握持时贴合手掌轮廓，长时间摇动作业也不易产生手部疲劳。磨轮安装轴设置在装置上部，采用快拆式轴端锁紧结构，可根据不同的研磨需求更换不同粒度的砂轮、抛光轮、纤维磨轮等磨具，磨轮的径向跳动量通过轴系的精密配合控制在0.05mm以内，能够保证研磨面的平面度与尺寸精度，满足小型零件的精密修磨要求。

　　装置的主体支架采用一体式弯折成型结构，齿轮安装位、磨轮轴孔、夹持结构的定位基准一次加工成型，避免了多零件拼接带来的装配累积误差，支架上设置的可调顶丝结构，能够对齿轮副的啮合间隙进行微调，长期使用出现齿轮磨损后，可通过调整顶丝位置消除啮合背隙，避免传动过程中出现卡顿、晃量的问题。从实际使用的角度出发，这款装置没有复杂的电控元件，完全依靠机械结构实现动力传递，不存在电路故障、电池亏电的问题，在潮湿、多粉尘的恶劣作业环境下也能稳定工作，日常维护仅需定期在齿轮啮合面、转轴位置涂抹少量润滑脂即可，维护成本极低。

　　针对不同的作业需求，磨轮的工作转速可通过手摇的速度灵活控制，研磨小尺寸精密零件时可放慢摇速，保证磨削量可控，避免零件过磨报废；需要快速去除余量时可加快摇速，提升作业效率。夹装结构的两个锁紧螺栓端部设置了防滑压头，夹持在基准面上时不会出现打滑移位，即使施加较大的磨削进给压力，装置也能保持稳定，不会出现晃动影响研磨精度。整套结构的设计完全围绕便携、易用、可靠的核心需求展开，没有冗余的功能结构，每个零件都承担明确的功能作用，零件加工工艺性良好，支架、齿轮、轴类零件均可采用常规机加工工艺制作，适合小批量加工制作，也适合作为机械结构教学的演示模型，直观展示齿轮传动、夹装定位、手动动力传递的结构原理。在实际作业中，这款装置可完成小型零件的毛刺去除、焊缝修平、刀具刃口修磨、工件表面抛光等多种作业，能够覆盖日常修配作业中80%以上的小型研磨需求，弥补了大型研磨设备无法移动、电动工具依赖供电的使用短板。
