圆盘式磁力驱动传动装置结构设计

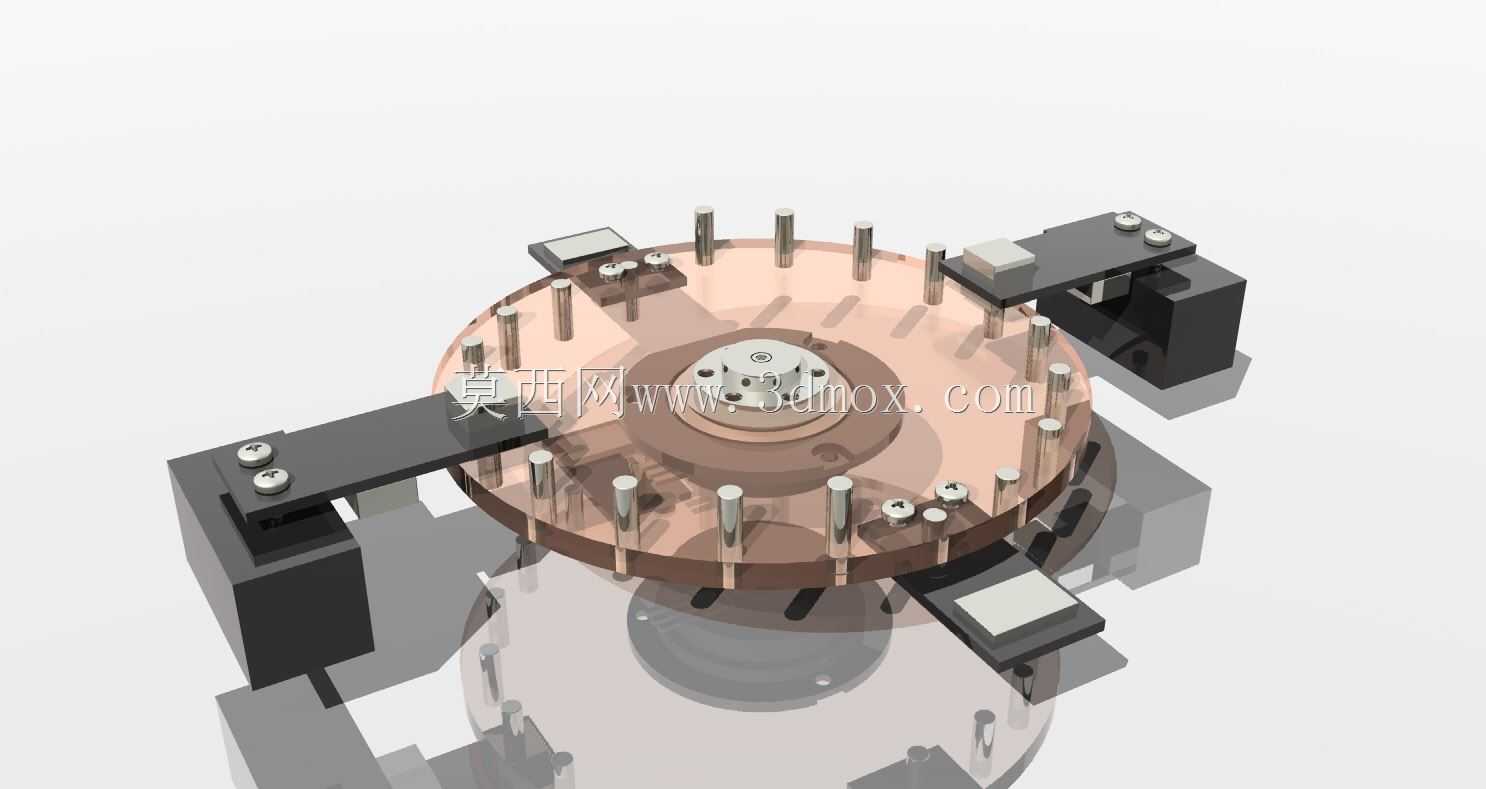

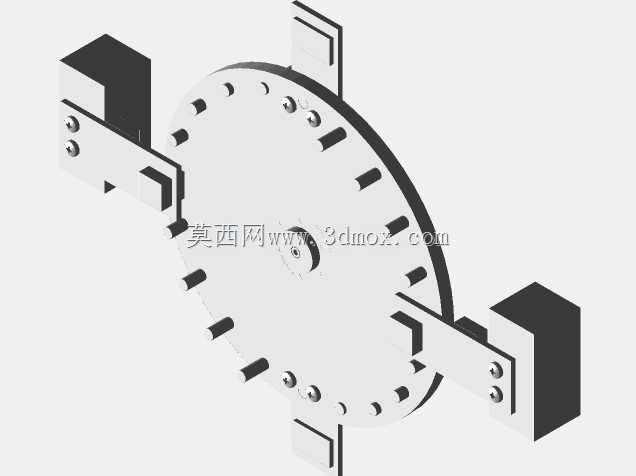

　　圆盘外侧对称布置的四个磁耦合模块，每个模块都带有独立的安装基座与磁钢固定槽，基座上预留的螺栓安装孔可直接固定在设备的机架端面上，安装时需要保证四个模块的磁钢端面与圆盘上磁体的端面保持平行，气隙控制在合理范围内，气隙过大会导致磁耦合力矩不足，传动打滑，气隙过小则容易在装配或运行过程中出现磁钢吸合碰撞，损坏磁体表面镀层。中心位置的轴系安装位采用台阶孔设计，可适配不同直径的动力输入或输出轴，轴孔周边的紧固螺钉孔用于实现轴与圆盘的周向固定，传递扭矩时不会出现相对滑动。设计这类磁力传动结构时，首先要根据所需传递的额定扭矩计算磁钢的规格、数量与排布方式，周向均匀排布的磁体需要做动平衡校验，避免高速运转时产生振动，影响设备运行稳定性。这套圆盘式磁力驱动结构，核心是依托永磁体的磁耦合作用实现非接触式动力传递，在化工、真空、洁净流体输送等对密封有极高要求的场景里，这类结构能彻底解决传统机械密封存在的泄漏、磨损问题，避免输送介质外泄或者外界杂质进入工作腔室，尤其适合处理易燃易爆、有毒有害、高纯度要求的工况。从结构布局来看，整个装置以中心回转圆盘为核心载体，圆盘周向均匀排布多组永磁体安装位，相邻磁体按照极性交替的方式布置，保证圆周方向磁路闭合，减少磁漏损耗。

　　磁钢固定采用嵌入式结构加粘接剂辅助固定的方式，防止高速旋转时磁钢受离心力作用甩出，外部的压片通过小螺栓紧固在圆盘基体上，进一步限制磁钢的轴向窜动。从安装边界来看，整个圆盘的外径尺寸决定了装置的径向安装空间，四个侧置模块的外端面构成了装置的最大外轮廓，安装时需要在模块与圆盘之间预留足够的安全间隙，同时要考虑磁体的磁场对周边金属零部件、传感器件的影响，周边30mm范围内尽量不要布置导磁材料的零件，避免出现磁短路降低传动效率。

　　实际应用中，这类结构常被用在磁力搅拌设备、无轴封泵、真空传动机构上，相比传统的接触式传动，没有机械摩擦损耗，不需要定期更换密封件与润滑脂，长期运行的维护成本更低，运转过程中没有接触磨损产生的碎屑，能满足洁净车间、真空腔体内部的传动需求。设计建模过程中，需要重点校核磁钢排布后的磁路分布，确保圆周方向的磁力均匀，避免运转过程中出现扭矩波动，同时要对圆盘基体做强度校核，高速运转时离心力不会导致圆盘变形，各个磁钢安装槽的位置精度要控制在公差范围内，保证每块磁钢与侧置模块的气隙一致，避免出现单侧磁力过大导致轴承受偏载的情况。

　　侧置模块的基座采用非导磁材料制作，避免磁力线通过基座形成回路造成磁损耗，基座上的长条形安装孔可以在一定范围内调整气隙大小，方便现场安装调试时根据实际需要的传递扭矩调整耦合间隙，不需要重新加工安装孔位。整个结构的零件拆分清晰，圆盘基体、磁钢压块、侧置基座、磁钢固定块都可以单独加工，装配时按照磁钢极性标识依次嵌入安装槽，粘接固化后再做整体动平衡，就能完成核心部件的组装，后续维护时如果某块磁钢出现退磁，只需要单独更换对应位置的磁钢即可，不需要拆解整个传动结构。
