十字槽盘式间歇旋转传动机构

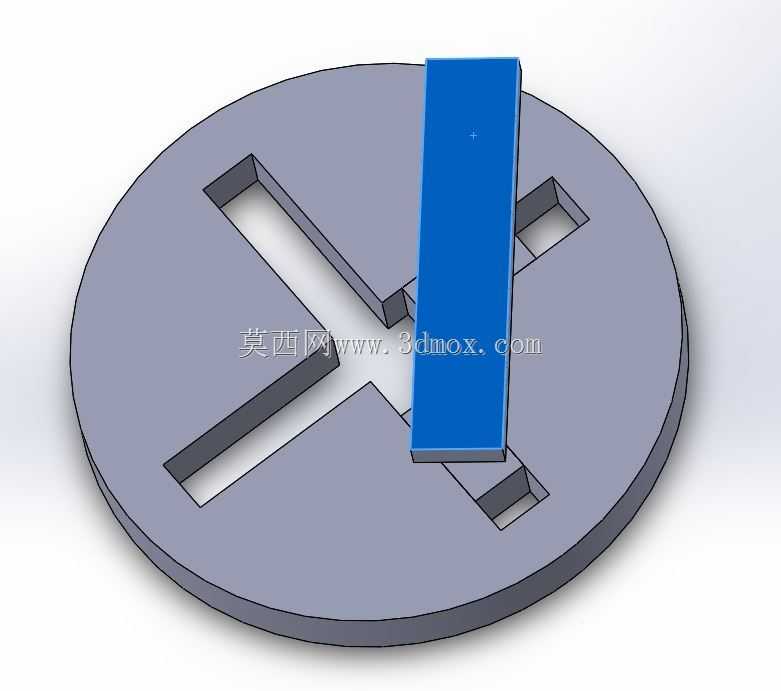

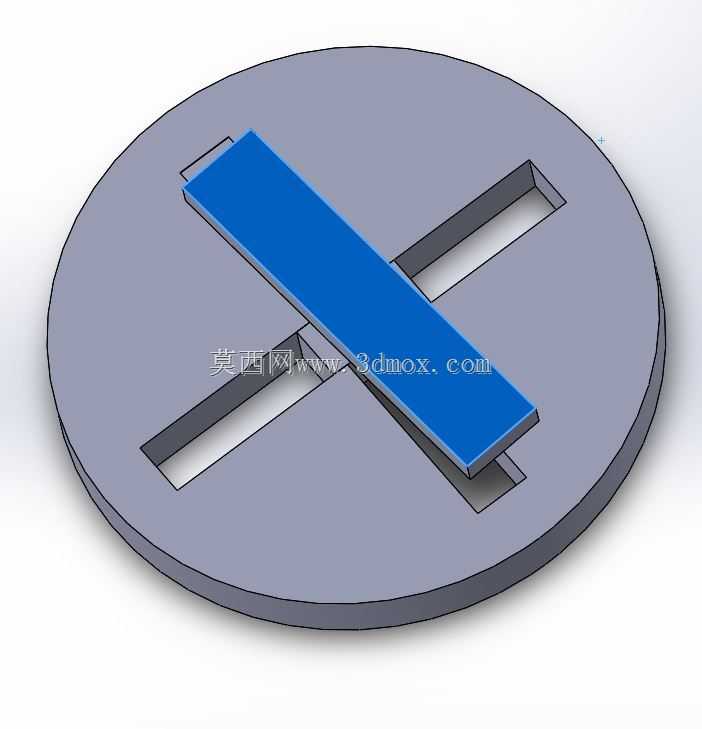

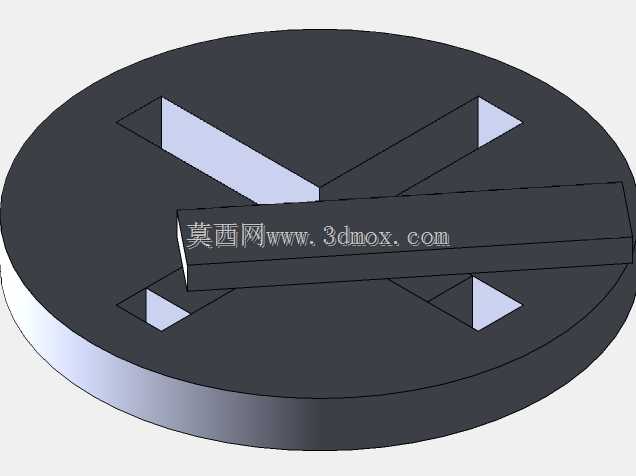

该旋转传动结构主要面向小负载间歇回转的工位切换场景，常见于小型自动化装配线的工位转位、轻工包装设备的送料分度、教学演示教具的运动展示单元，也可作为小型检测设备的样品台旋转驱动核心，替代传统槽轮机构实现更紧凑的安装布局。整套结构没有额外的复杂传动副，依靠圆盘基体上开设的十字形通槽与插入槽内的矩形拨块配合完成运动传递，当拨块沿垂直于圆盘端面的方向做直线往复运动时，会依次嵌入十字槽的四个分支槽道内，推动圆盘绕自身中心做90度每次的定角度间歇回转，拨块退出槽道时圆盘依靠槽道侧壁的直边段实现周向锁止，不需要额外添加定位销或者刹车结构就能保证工位停留时的位置稳定性。

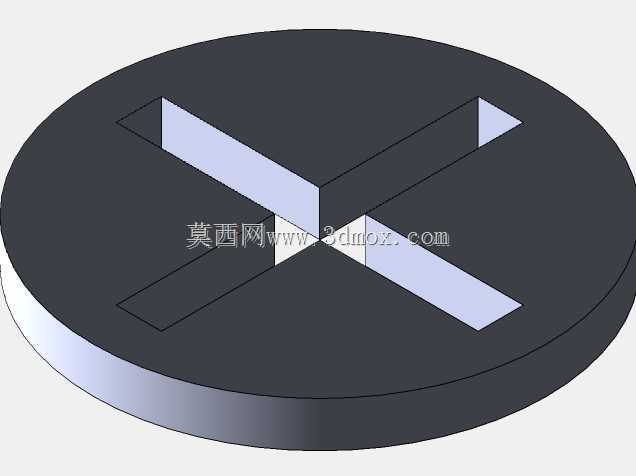

设计阶段优先考虑了小空间内的传动需求，圆盘基体采用薄型圆柱结构，中心预留标准轴孔可直接与输出转轴配合，轴孔与圆盘外圆的同轴度公差控制在IT7级，避免回转过程中出现径向跳动影响工位定位精度；十字槽的四个分支槽道沿圆盘中心呈90度均匀分布，槽道宽度与矩形拨块的厚度采用H7/g6的小间隙配合，既保证拨块能顺畅插入退出，又能将传动过程中的回差控制在0.1度以内，满足多数轻载分度场景的精度要求。槽道的端部做了微小的倒角处理，避免拨块快速插入时与槽道棱边发生刚性碰撞，降低长期运行后的棱边磨损量，延长结构的无维护运行周期。

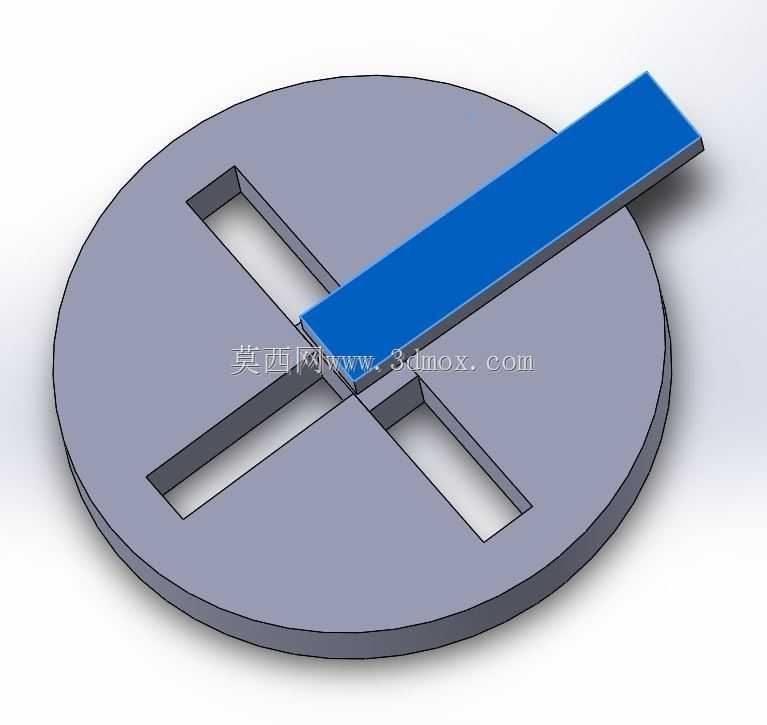

矩形拨块采用等截面长条结构，工作端的棱边做了R0.5的圆角过渡，与驱动其做直线往复运动的动力端连接位置预留了标准安装孔，可直接与小型气缸、直线电磁铁或者凸轮推杆的输出端固定，不需要额外设计转接结构。拨块的行程长度经过匹配计算，完全伸出时插入槽道的深度达到槽道深度的三分之二，保证传动过程中接触面积足够，不会出现应力集中导致的槽道变形；完全缩回时拨块下端面高于圆盘上端面1mm以上，避免圆盘回转过程中与拨块发生刮擦。

安装边界上，整套结构的轴向总厚度仅为圆盘厚度与拨块行程预留空间之和，径向尺寸以圆盘外圆为最大边界，安装时只需要在圆盘下方设置对应的支撑轴承座，在拨块的直线运动方向设置直线导向副即可完成组装，不需要额外预留复杂的安装空间，非常适合集成在桌面级小型设备内部。结构运行过程中没有复杂的啮合冲击，传动噪音低于60分贝，适合在对噪音有要求的办公类小型设备、教学演示装置中使用；所有配合面均采用平面接触，加工难度低，采用普通铣床或者3D打印即可完成零件制作，单件加工成本远低于同规格的传统槽轮分度机构，后期维护只需要定期在槽道与拨块的接触面上涂抹少量润滑脂即可，不需要频繁更换易损零件。

在实际选型适配时，可根据需要的分度角度调整槽道的分布数量，比如将十字槽改为三等分分布的直槽即可实现120度每次的间歇回转，也可通过调整圆盘直径与槽道长度适配不同的输出扭矩需求，当负载较大时可适当增加圆盘厚度与拨块的配合宽度，提升接触面积降低接触面压强。该结构没有传统齿轮传动的背隙问题，也不需要同步带等柔性传动件的张紧调整，长期运行后定位精度衰减量极小，适合在无需连续高速回转、仅需要固定角度转位的场景下替代复杂的分度台结构，降低设备的整体制造成本与组装调试难度。
