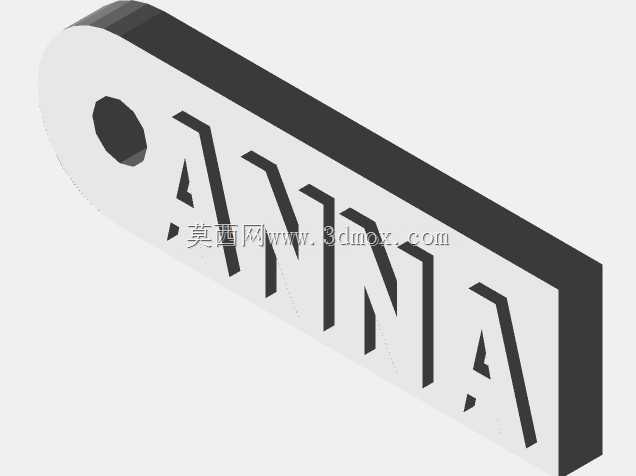

带ANNA字样的单孔长条形金属标识吊牌

日常做结构设计时，这类小型标识吊牌的应用场景其实比很多人想象的要广，不少设备的管线标识、工位器具的归属标记、小型工装的编号挂牌，甚至是定制化的设备附属纪念挂件，都会用到这类结构的零件。这次做的这款吊牌，整体采用长条形带单端圆弧的结构，圆弧端预留了标准安装孔位，孔位的边缘做了0.2mm的倒角处理，避免穿挂钢丝绳或者开口销的时候割伤线材，也能减少安装过程中孔口的应力集中，防止长期晃动下孔位出现开裂。

从设计思路上来说，一开始就考虑到了3D打印成型的工艺特性，整个零件没有悬空超过45度的结构，打印的时候不需要额外添加支撑，不管是FDM工艺还是光固化工艺都能直接成型，后期只需要简单去除底面的打印层纹就能直接使用。牌面的ANNA字样采用下沉式阴刻设计，刻字深度控制在0.8mm，这个深度既不会因为刻字过深削弱牌体的整体结构强度，也不会因为刻字太浅导致后期上色或者长期摩擦后字样模糊，刻字的笔画宽度统一设置为1.2mm，匹配常规0.4mm喷嘴的3D打印机走线宽度，打印的时候不会出现笔画堵料或者缺料的问题，成型后的字样边缘清晰，没有多余的毛刺。

尺寸边界上，整个吊牌的总长度控制在60mm，宽度20mm，厚度3mm，这个尺寸刚好能适配市面上常规的20mm宽度的尼龙扎带、直径2mm的不锈钢钢丝绳，以及M2规格的开口销安装，安装孔的直径设置为5mm，能兼容大部分常规的挂装配件，不需要额外定制连接件。牌体的所有外边缘都做了R0.5mm的圆角处理，一方面是避免尖锐边角划伤操作人员，另一方面也能减少打印过程中的边角翘曲问题，提升成型成功率。

实际使用的时候，这类吊牌除了做标识标记，也可以作为3D打印机的校准测试件，因为它同时包含了圆弧结构、孔位结构、平面刻字结构、直角过渡结构，打印的时候可以一次性测试打印机的圆弧成型精度、孔位尺寸偏差、平面平整度、细小特征的还原能力，比单纯的校准方块更有实用价值，打印完成的测试件不用丢弃，可以直接作为小挂件使用，不会造成耗材的浪费。

结构强度方面，3mm的厚度搭配PLA、PETG等常规3D打印材料，完全能满足日常挂装的使用需求，正常使用情况下不会出现弯折断裂的问题，如果是用于户外或者有耐磨需求的场景，也可以直接替换成ABS或者尼龙材料打印，不需要修改模型结构，因为整个模型的壁厚都是均匀的3mm，不同材料打印的时候收缩率对整体尺寸的影响都在可控范围内，安装孔位的偏差不会超过0.1mm，不影响正常挂装。刻字的凹槽部分如果需要突出字样效果，可以在打印完成后用丙烯颜料或者马克笔填充凹槽，擦除表面多余的颜料后，字样就能和牌体形成明显的色差，辨识度很高，不需要额外做喷漆或者丝印处理，小批量制作的时候成本非常低，制作周期也短，当天建模当天就能打印出成品投入使用。

很多人觉得这类小零件结构简单不需要特意做结构优化，但实际在工业现场使用的时候，很多小吊牌就是因为孔位没有倒角、边缘太尖锐、厚度不够，用不了几个月就会出现线材磨断、牌体断裂、字样磨损的问题，这款吊牌在设计的时候就把这些现场实际遇到的问题都考虑进去了，没有多余的装饰结构，所有的结构设计都是围绕实际使用需求来的，不管是作为功能件使用还是作为测试件使用，都能满足对应的使用要求。
