径向连接式工业压力表结构设计

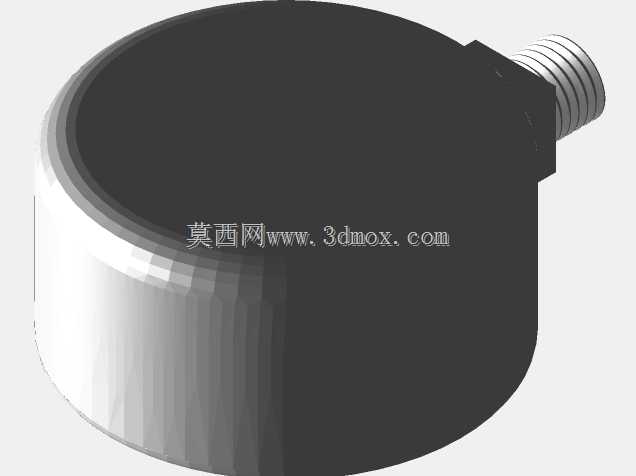

　　在液压站阀组集成、气动控制回路、工业流体输送管线的日常运维与系统搭建场景中，压力检测仪表是获取系统实时运行参数最直接的核心部件，本次呈现的径向安装式压力表，就是针对阀块直装场景优化的检测元件。不同于表盘轴向固定的嵌装式压力表，这款产品采用底部径向外螺纹连接结构，安装时无需额外铺设引压管线，可直接拧入阀块预设的测压接口，连接端的密封面采用标准锥面配合设计，拧紧后即可实现测压腔与表盘内部波登管的连通，最大程度减少引压段的压力损耗，避免长距离引压带来的测量滞后问题，尤其适合集成度较高的阀岛、小型液压动力单元这类安装空间紧凑的场景。

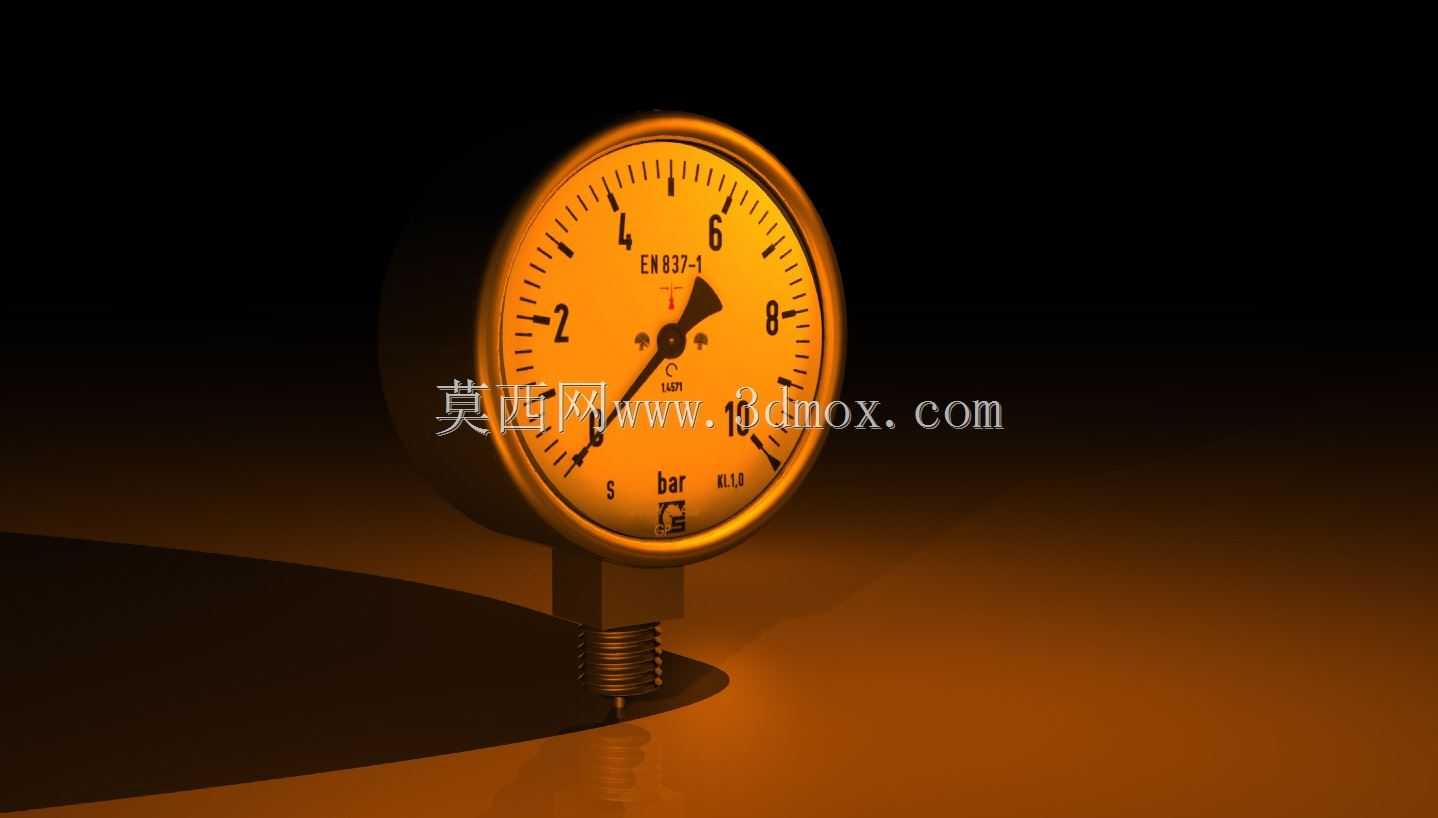

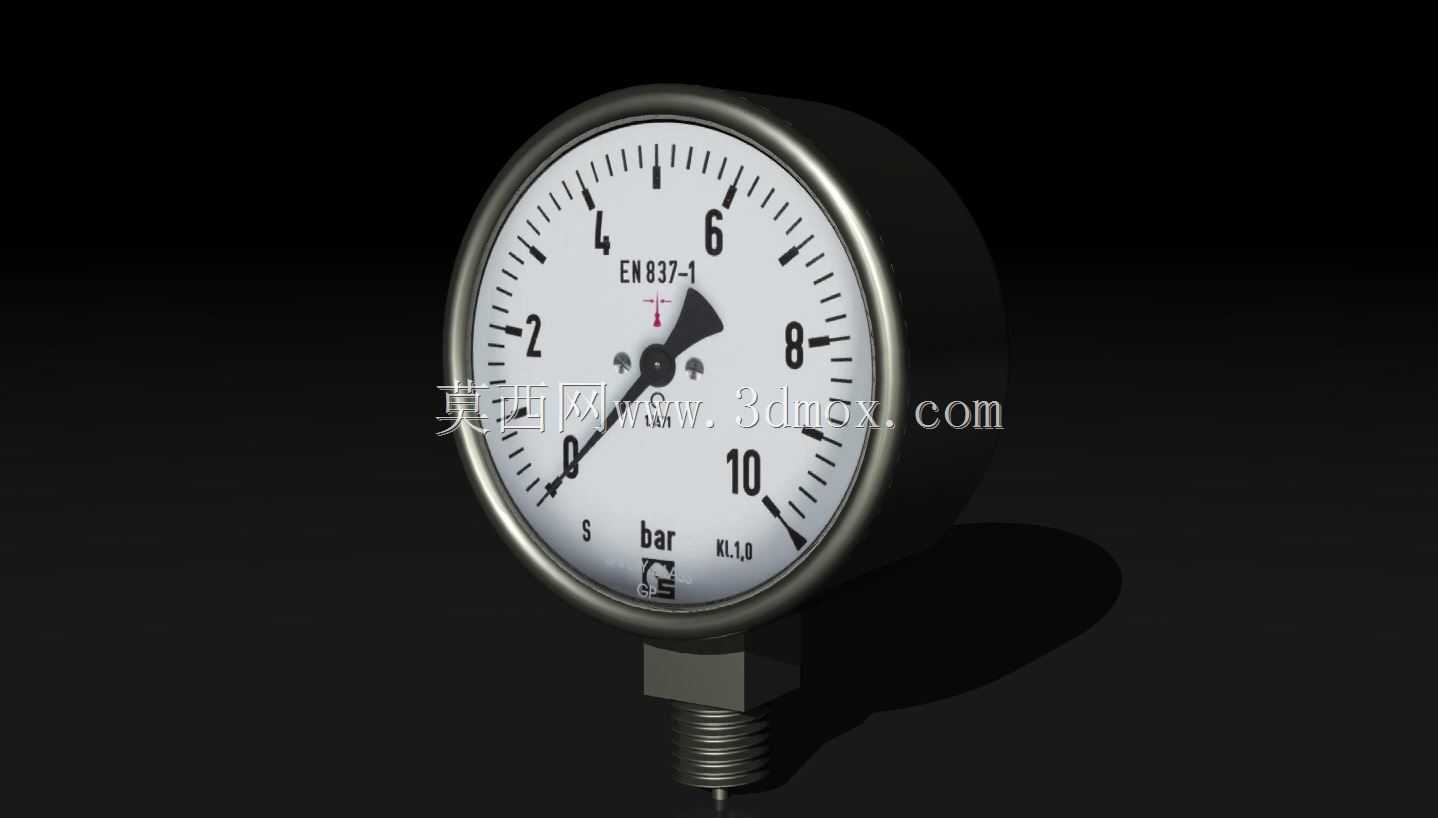

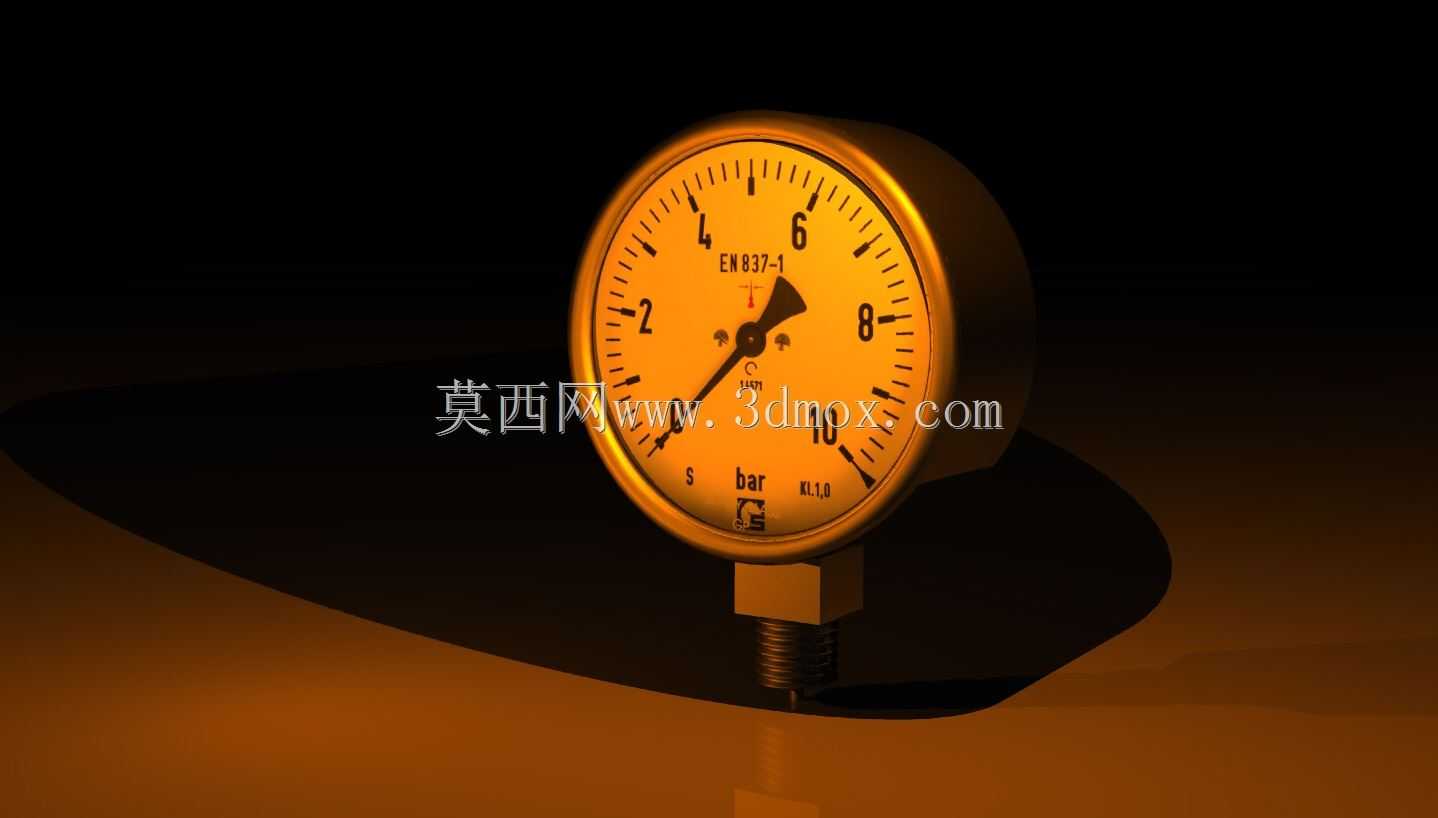

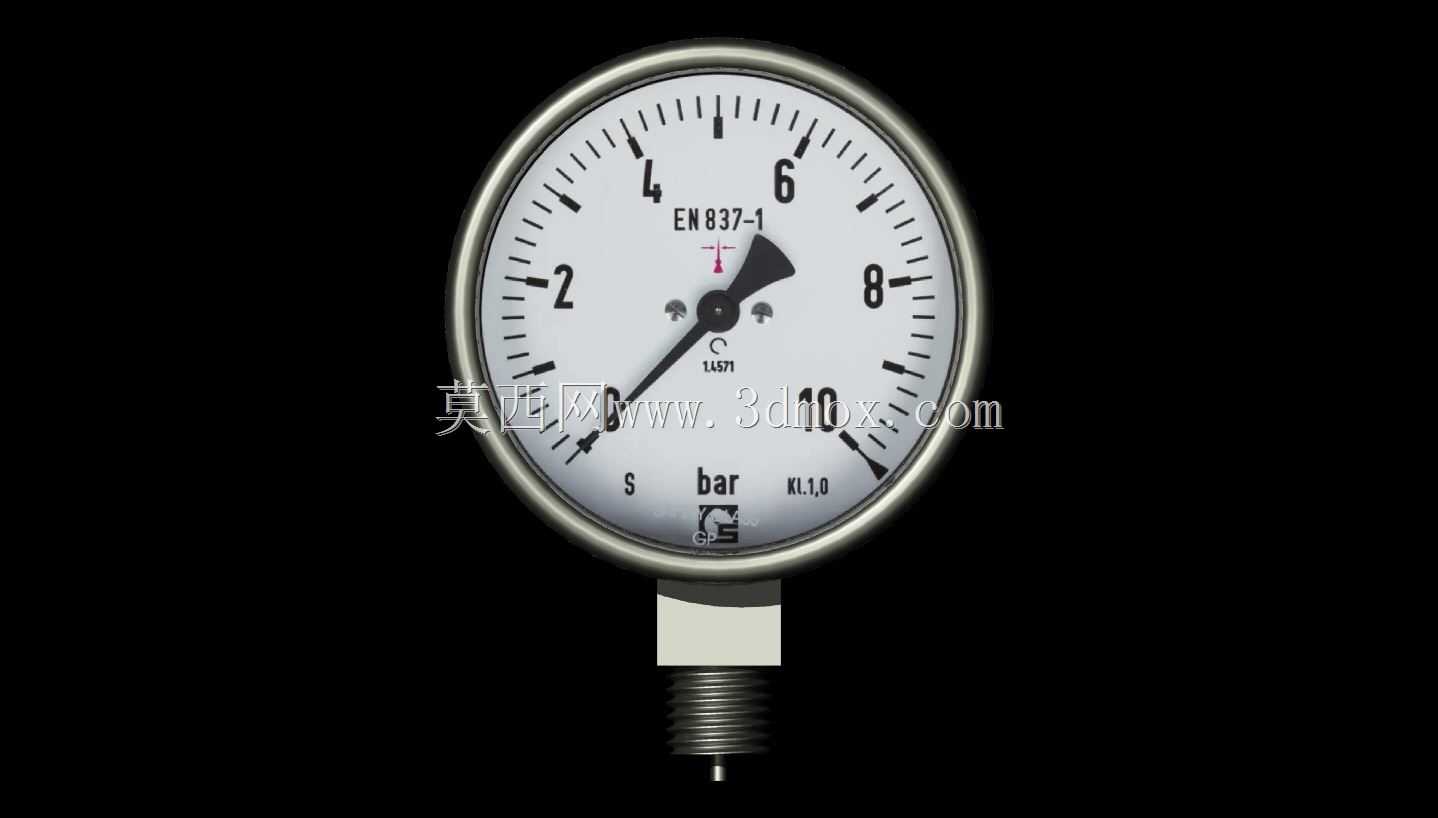

　　从结构设计逻辑来看，这款压力表的核心测量元件采用C型弹簧管结构，当被测介质从底部接头进入弹簧管内腔时，管体在介质压力作用下产生弹性形变，形变位移通过连杆机构传递给中心齿轮轴，最终带动表盘上的指针偏转，配合表盘上均匀蚀刻的bar单位刻度线，可直观读取当前系统的压力数值，表盘刻度覆盖常用低压流体系统的测量区间，刻度线采用粗细区分设计，整数值刻度线更长更粗，小分度值刻度线更细，读数时可快速定位压力区间，减少现场读数的误差。

　　表盘外壳采用一体冲压成型的金属壳体，表圈做了卷边钝化处理，既可以提升壳体的抗形变能力，避免现场安装、搬运过程中磕碰导致表盘变形卡针，也能消除锐边带来的安装划伤风险；表盘正面的透明视窗采用高透光耐冲击材质，表面做了防眩光处理，即使在车间强光照射环境下，也能清晰读取指针位置，不会因为反光导致读数偏差。考虑到工业现场的复杂工况，这款压力表的底部连接接头采用标准公制外螺纹设计，接头长度适配常规阀块的测压孔深度，安装时只要在螺纹处缠绕合适厚度的密封带，按照标准扭矩拧紧即可完成固定，不需要额外设计安装支架；整个表体的径向尺寸控制合理，安装后不会和阀块上相邻的电磁阀、溢流阀等元件产生安装干涉，对于多测压点密集排布的阀组来说，这种紧凑的外形尺寸可以大幅降低阀块的整体设计体积，减少不必要的空间浪费。

　　从实际使用的角度来说，这类直装式压力表除了用于液压、气动系统的压力实时显示外，也可以作为系统故障排查的快速检测点，当系统出现压力不足、压力波动异常等问题时，不需要外接专用测压工具，直接通过表盘读数就能快速判断故障区段，大幅缩短现场运维的排查时间。设计过程中，针对表芯的传动结构做了间隙优化，齿轮啮合间隙控制在合理范围内，既可以避免间隙过大导致指针摆动晃量过大，也能防止间隙过小导致环境温度变化时传动卡滞，保证不同工况下测量数值的稳定性；表壳后部预留了安全泄压孔，当弹簧管意外破裂导致表壳内部压力骤升时，高压介质可以从后部泄压孔排出，避免正面视窗爆裂伤及现场操作人员，符合工业仪表的安全设计要求。
