复古木质外壳老式台式收音机结构设计

这款老式台式收音机的三维结构设计，完整还原了上世纪中期民用广播接收设备的典型构造，从结构设计层面兼顾了功能实现与复古外观的还原需求。从实际应用场景来看，这类设备最初的核心用途是在家庭、小型办公场所实现无线电广播信号的接收与音频播放，是早期民用信息传播、休闲娱乐的核心终端设备，当前这类复古结构的设计还原，多用于复古场景陈设、影视道具制作、怀旧主题文创产品开发以及老式家电维修的结构参考。

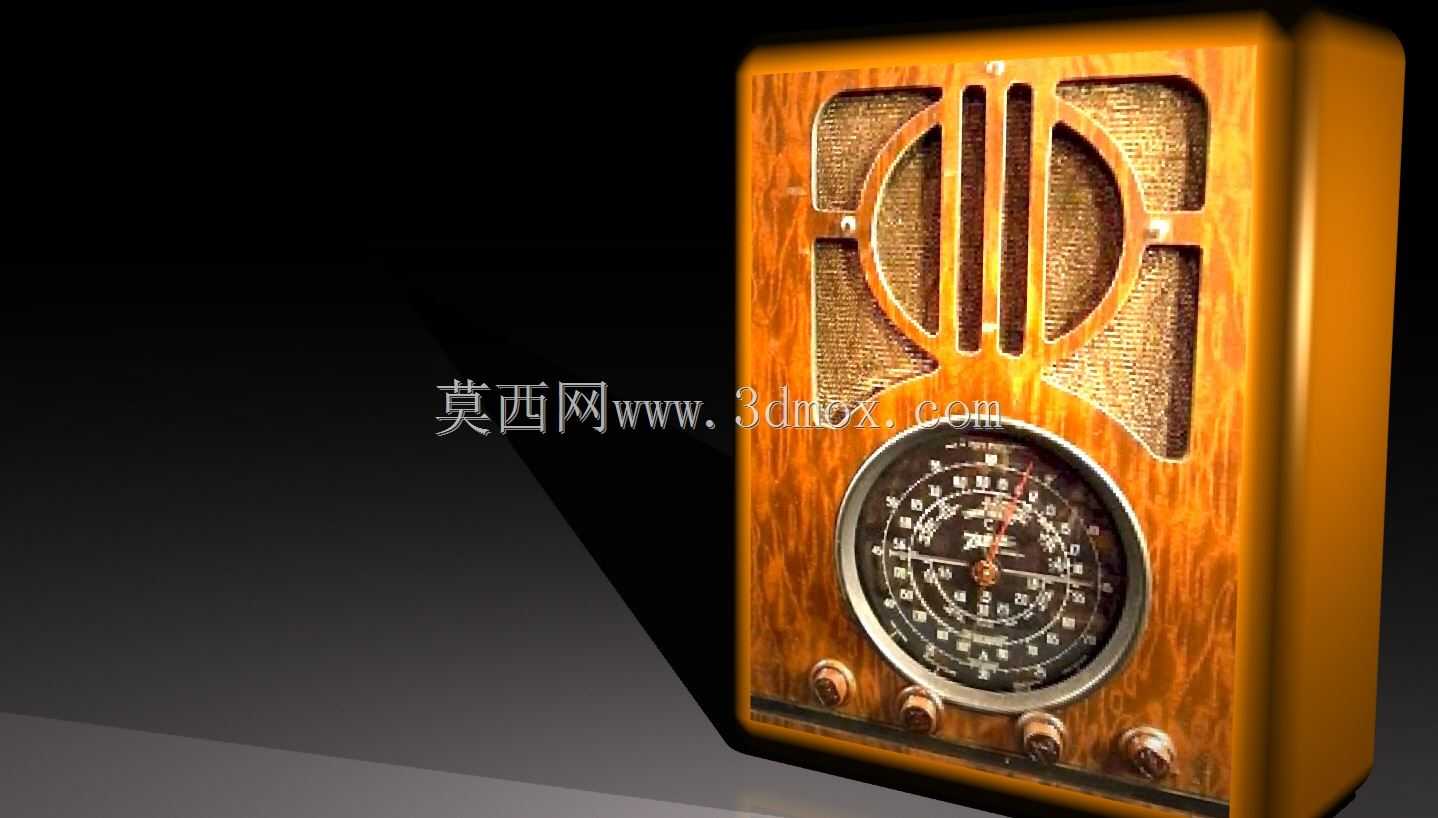

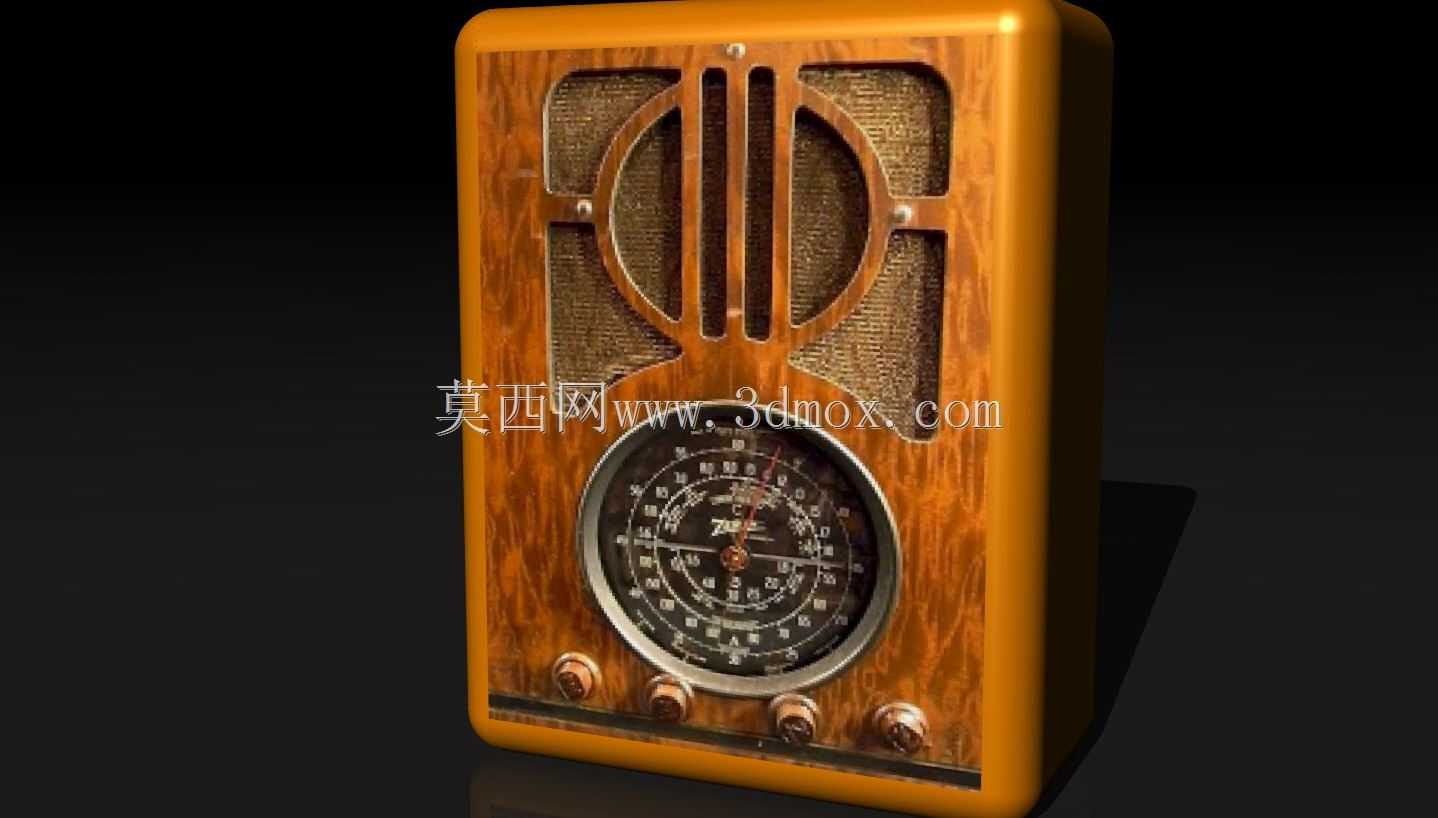

从功能特性的结构实现来看，整机的结构布局完全遵循早期电子管收音机的排布逻辑：正面上部为扬声器出声区域，采用对称式格栅结构设计，格栅的开孔排布兼顾了出声效率与外观装饰性，木质格栅的筋条厚度经过结构校核，既不会遮挡音频传播路径，也能保证长期使用不出现变形开裂；出声区域下方为调谐刻度盘组件，刻度盘采用圆形内嵌式安装结构，盘面上的频率刻度标识对应不同波段的接收范围，调谐旋钮、音量调节旋钮、波段切换旋钮沿刻度盘下方横向等距排布，每个旋钮的安装轴都预留了足够的转动间隙，旋钮底部与木质面板之间保留0.8mm的装配间隙，避免旋钮转动时摩擦面板表面造成漆面磨损。

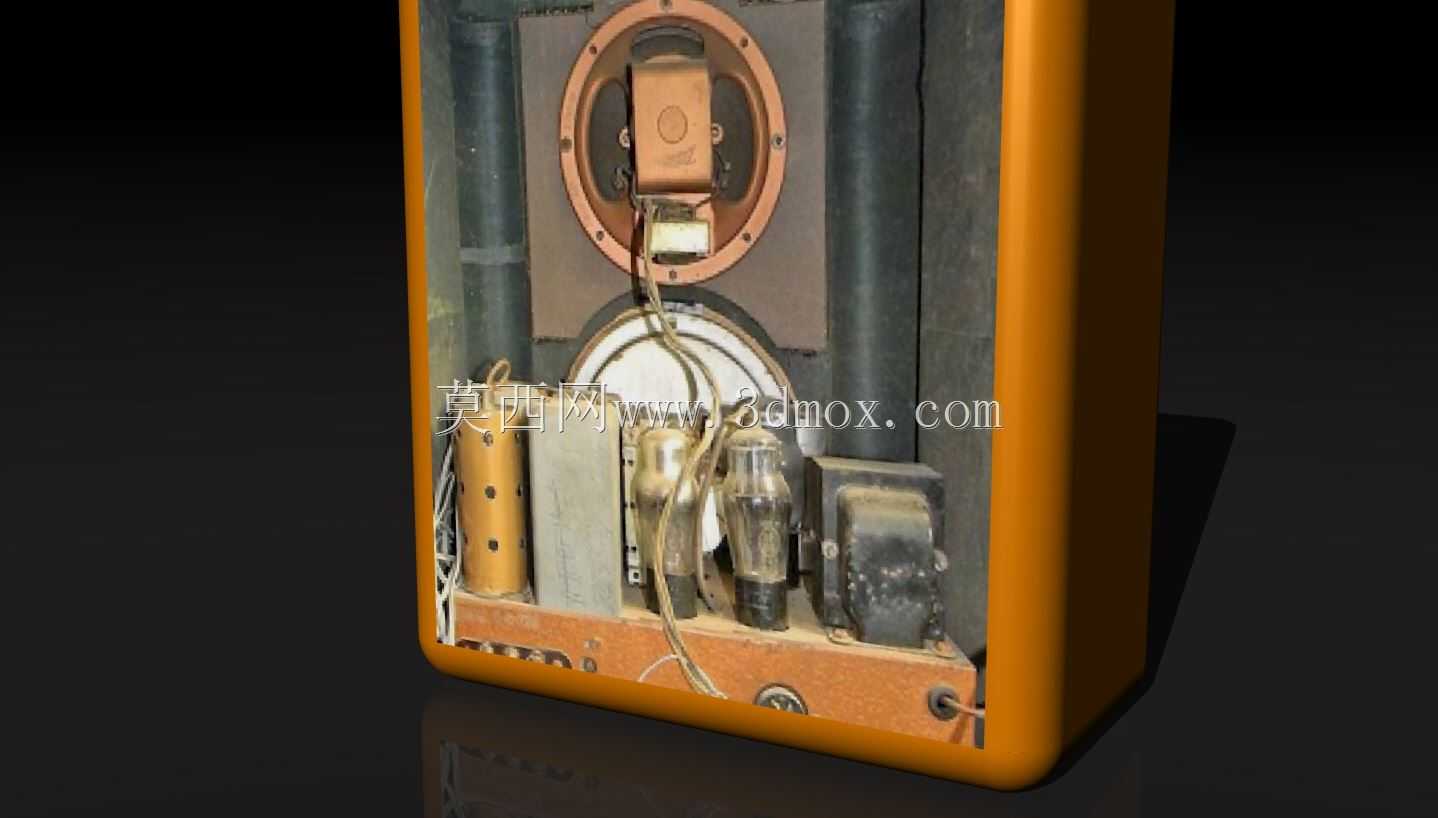

外壳部分采用实木拼接结构设计，整体为立式长方体造型，边角处做了小圆弧过渡处理，避免尖锐棱角带来的磕碰风险，同时也符合那个年代民用家电的外观设计审美。外壳的拼接处采用榫卯加胶接的连接方式，相比单纯的钉接结构，能更好地抵消木材温湿度变化带来的形变应力，减少长期使用过程中外壳开裂、拼接缝错位的问题。外壳内部预留了电子元器件的安装腔体，腔体的尺寸边界完全匹配早期电子管、电容、电阻、变压器等元器件的排布需求，腔体侧壁预留了走线槽位，方便内部线路的规整排布，避免线路杂乱干扰信号接收，同时也方便后期的检修维护。

从设计思路层面，整个建模过程优先保证结构的可还原性，所有外观曲面都严格参考留存的老式收音机实物测绘数据，木质外壳的纹理走向、金属部件的做旧质感都在结构建模的基础上做了对应表现，但核心的结构尺寸完全遵循实物的装配逻辑：比如调谐旋钮的转动行程与刻度盘的指针转动角度做了对应约束，扬声器格栅的开孔率控制在65%左右，保证音频播放时的通透度，外壳后盖预留了散热开孔，避免内部电子元件工作时积热，影响设备使用寿命。

外形尺寸与安装边界方面，整机的长宽高比例参考实物设定为3:2:4.5，放置在桌面时的重心落在机身底部中心位置，底部四个角预留了橡胶脚垫的安装位，脚垫高度为5mm，既可以垫高机身减少桌面震动对音质的影响，也能避免木质外壳底部直接接触桌面，被桌面的水渍、污渍磨损。机身正面的所有操作部件都设置在用户坐姿状态下伸手可及的高度范围，不需要过度俯身或者抬手就能完成调台、调节音量的操作，符合民用家电的人机工程学设计逻辑。

从结构细节来看，刻度盘的外框采用金属包边设计，包边与木质面板的嵌合槽深度为2mm，装配后包边表面与木质面板表面齐平，没有突出或者凹陷的台阶，既提升了正面外观的整体性，也能避免灰尘从缝隙进入机身内部。扬声器的安装位设置在格栅后方的腔体内部，安装孔位采用四点式固定，固定点的位置避开了扬声器的振膜区域，避免固定螺丝压迫振膜造成音质失真。每个调节旋钮的表面都做了防滑滚花结构，滚花的深度为0.3mm，方便用户在转动旋钮时施加扭力，不会出现打滑的问题。

这类复古收音机的结构设计，除了还原实物的外观特征，更重要的是还原其内部的装配逻辑，让整个模型不仅具备外观展示价值，也能为相关的复刻生产、场景搭建提供准确的结构参考，不管是用于等比例缩小的文创摆件制作，还是1:1还原的功能复刻，都可以基于这个结构模型调整内部元器件的适配尺寸，不需要重新测绘实物的基础结构，能够大幅缩短相关产品的开发周期。
