无绳手持涡轮鼓风机定制改装喷嘴结构

日常户外作业、电子设备清灰、庭院落叶清理等场景中，无绳手持涡轮鼓风机凭借便携无束缚、动力响应快的特点被广泛使用，不少市售机型为兼容牧田款电池做了结构适配，紧凑的机身设计兼顾了握持手感与续航表现，但原厂出风口的喷嘴口径偏大，气流束集中度不足，面对缝隙清灰、定点吹除等精细化作业需求时，气流发散导致风压不足，作业效率难以达到预期。针对这一实际使用痛点，这款定制改装喷嘴从安装可靠性、气流聚拢效果、加工便捷性三个核心维度完成结构设计，适配市面常见的Onevan款无绳手持涡轮鼓风机，解决了常规3D打印改装喷嘴在高压气流下易脱落、易吹飞的共性问题。

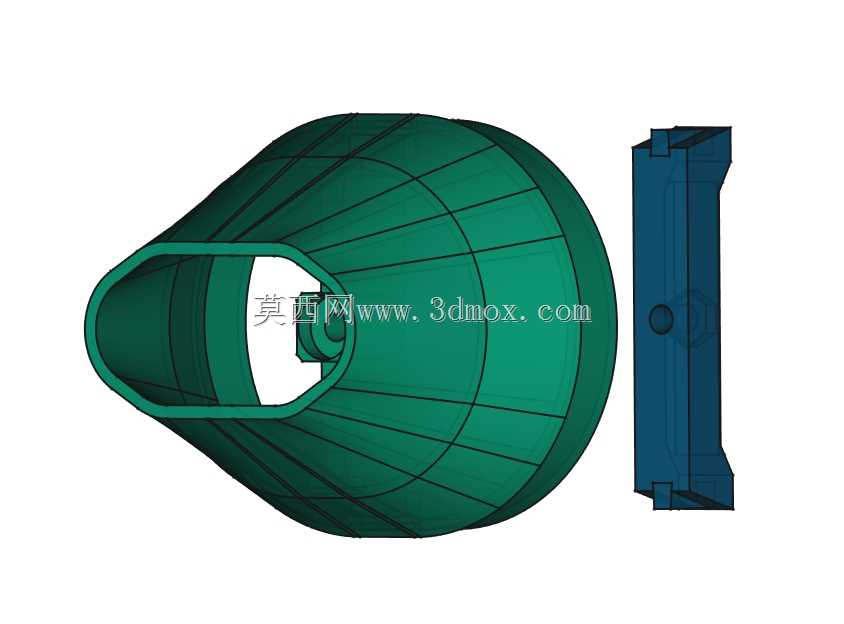

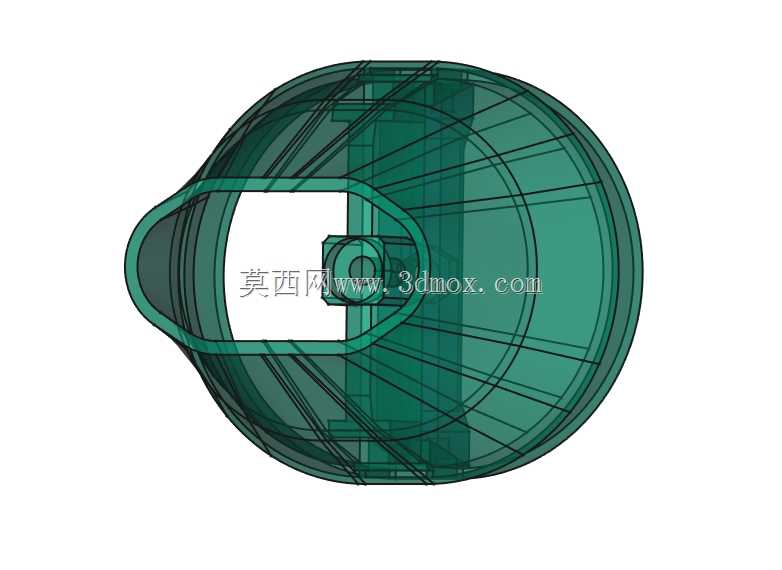

从结构设计逻辑来看，常规改装喷嘴多采用直插式套接结构，仅依靠喷嘴与出风口外壁的摩擦力实现固定，当鼓风机满功率运行时，出风口处的反向气压会持续对喷嘴施加轴向推力，摩擦力不足以抵消推力时就会出现喷嘴脱落甚至被吹飞的情况，同时直插结构的配合间隙难以控制，间隙过大会导致安装松垮、漏气泄压，间隙过小则安装拆卸困难，甚至会刮伤风机出风口的塑料壳体。这款喷嘴在内部设计了楔形压配合胀紧结构，安装到位后，内部的胀紧块会贴合风机出风口的内壁卡槽位置，通过M4x30螺钉与螺母的锁紧作用，让楔形结构产生径向膨胀，从内部撑紧出风口内壁，配合喷嘴外侧的套接限位结构，形成内外双重固定，既可以抵消高压气流产生的轴向推力，也能避免径向晃动导致的漏气问题。经过两次原型迭代验证，该结构在风机满功率持续运行状态下无松动、无移位，气流密封效果稳定，不会出现边缘泄压导致的风压损失。

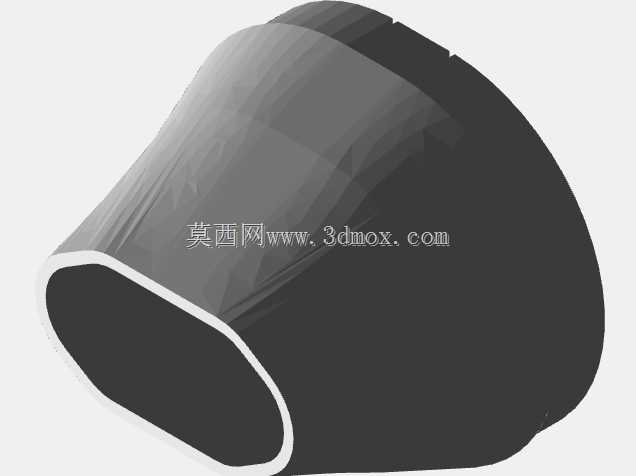

在外形与安装边界设计上，喷嘴整体采用流线型锥形收束结构，从与风机连接的大端到出风口小端做平滑过渡，避免流道内出现直角台阶导致的气流紊流，减少风压损耗，锥形段的曲面做了等壁厚设计，适配FDM3D打印的加工特性，打印过程中无需添加支撑结构，减少后期支撑去除的工作量，同时保证内壁光滑度，降低气流沿程阻力。喷嘴与风机连接端的内径尺寸完全匹配对应型号风机的出风口外径，套接深度做了限位设计，安装到位后端面与风机出风口台阶完全贴合，不会出现过度插入遮挡风机内部风轮的情况，也不会因为插入深度不足导致固定不稳。内部压配合结构的胀紧行程控制在合理范围内，锁紧螺钉时不会因为膨胀量过大导致风机出风口壳体被撑裂，同时预留了足够的锁紧余量，即便3D打印存在±0.2mm的尺寸公差，也能通过螺钉锁紧量调整实现可靠固定。考虑到3D打印材料的韧性特性，楔形胀紧结构的连接处做了圆角过渡，避免应力集中导致的局部开裂，不过由于PLA等常规3D打印材料的韧性有限，在反复拆装锁紧的过程中，胀紧结构的薄壁位置可能出现局部微裂，属于材料特性导致的正常现象，不影响正常使用，若采用PETG、ABS等韧性更好的打印材料，可进一步提升结构的抗疲劳性能。

从实际使用场景来看，这款改装喷嘴安装后可将鼓风机的气流束收束至更小的截面，大幅提升出风口的风压，针对键盘缝隙清灰、机箱内部积灰吹除、模型残屑清理、庭院缝隙落叶吹除等需要集中气流的作业场景，作业效率相比原厂大口径喷嘴提升明显，同时安装过程无需对风机本体做任何打孔、切削等破坏性改装，仅需配套标准M4x30螺钉与螺母即可完成安装，拆卸后可恢复风机原厂状态，不会影响设备原有保修。喷嘴的流道设计经过反复优化，锥形段的收缩角经过多轮测试调整，既保证气流加速效果，也避免收缩角过大导致的气流沿壁面分离产生紊流，保证出风口处的气流平直集中，减少无效扩散。
