TP-Link无线网卡USB保护端盖结构设计

日常办公与家用场景中，USB接口无线网卡是拓展台式机、老旧笔记本WiFi连接能力的常用外设，这类设备长期裸露使用时，金手指部分容易积灰、受外力磕碰出现引脚变形，不少用户都遇到过原装保护帽遗失的问题，直接导致网卡接口提前老化、接触不良。本次设计的端盖正是针对这类USB无线网卡的接口防护需求开发，适配常规长条型USB网卡的端部安装尺寸，核心功能是完全包覆USB金属接头部分，隔绝日常存放、携带过程中的灰尘侵入与外力磕碰损伤。

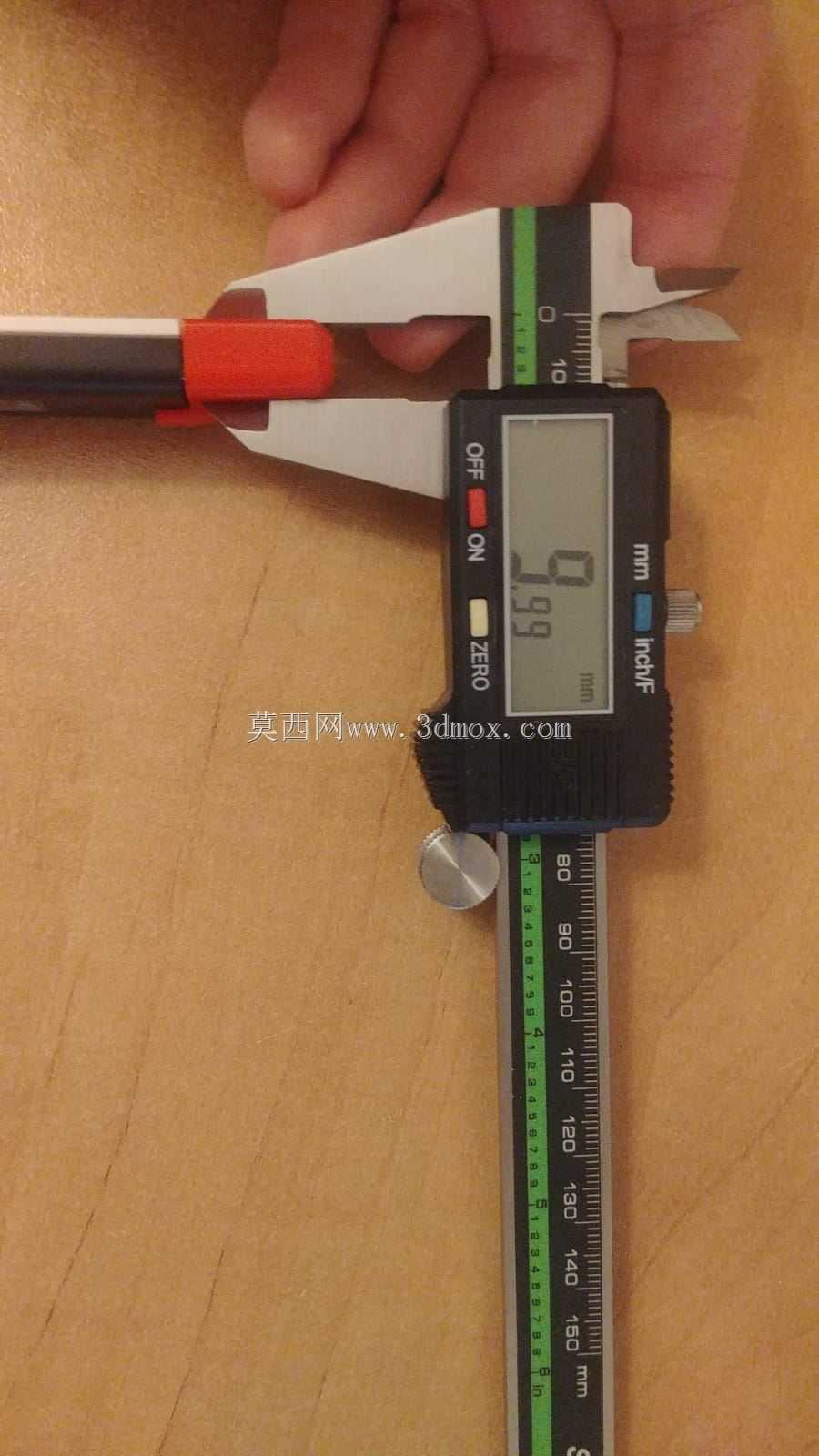

设计过程中首先需要攻克的是配合公差的匹配问题，端盖与网卡本体采用过渡配合设计，既要保证日常插拔使用时端盖不会意外松脱掉落，又要避免配合过紧导致用户取下端盖时费力，甚至掰动网卡本体造成内部PCB损伤。考虑到采用FDM熔融沉积3D打印工艺制作时，不同批次PLA耗材的冷却收缩率存在细微波动，打印过程中首层挤出膨胀、层间堆叠的尺寸偏差也会影响最终配合精度，初始建模时预留了0.05mm的尺寸调整余量，实际打印测试后根据装配手感对端盖内壁做微量锉修调整，最终实现滑入滑出的阻尼感适中，装配后无旷量、不会自行脱落。

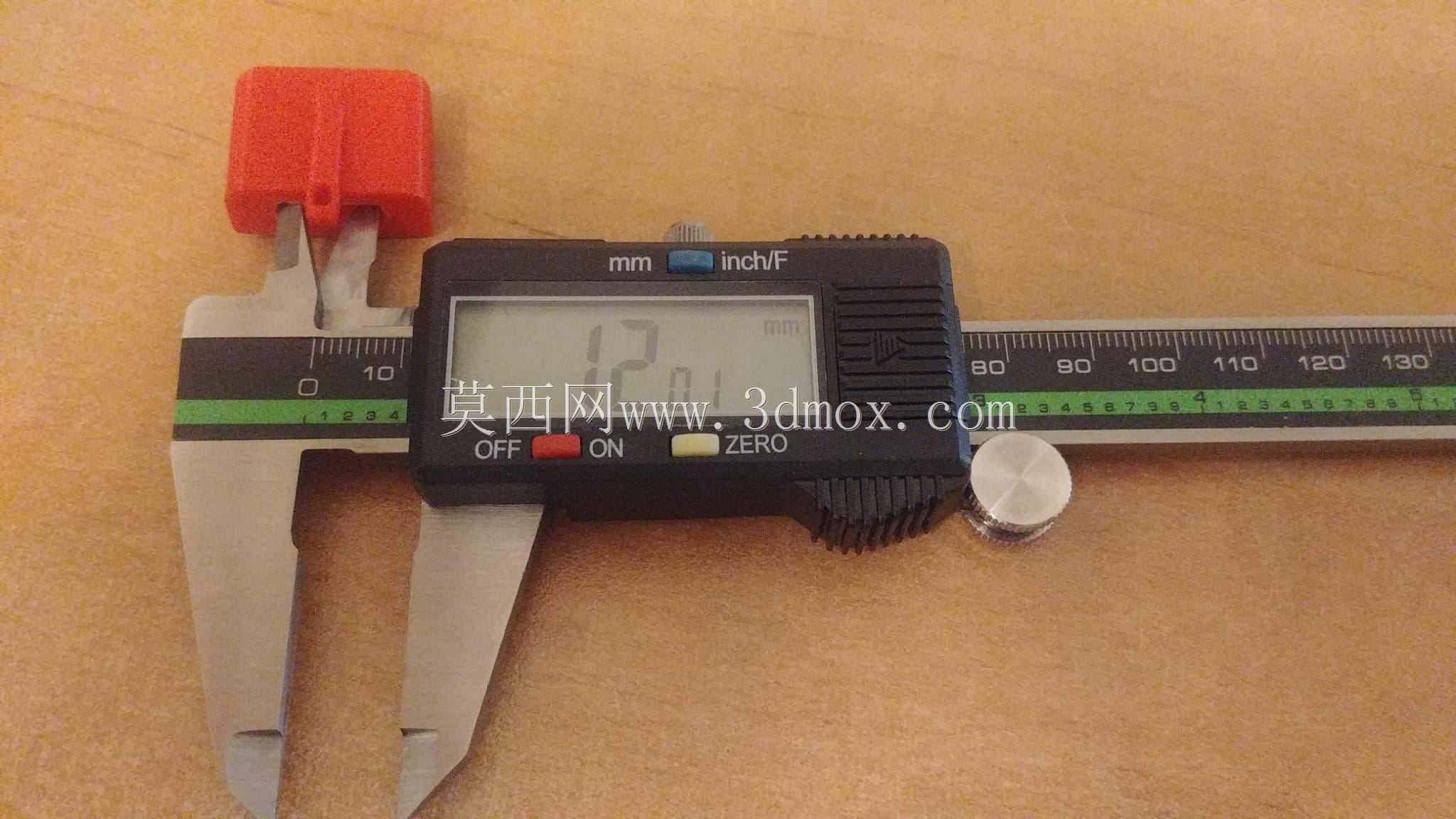

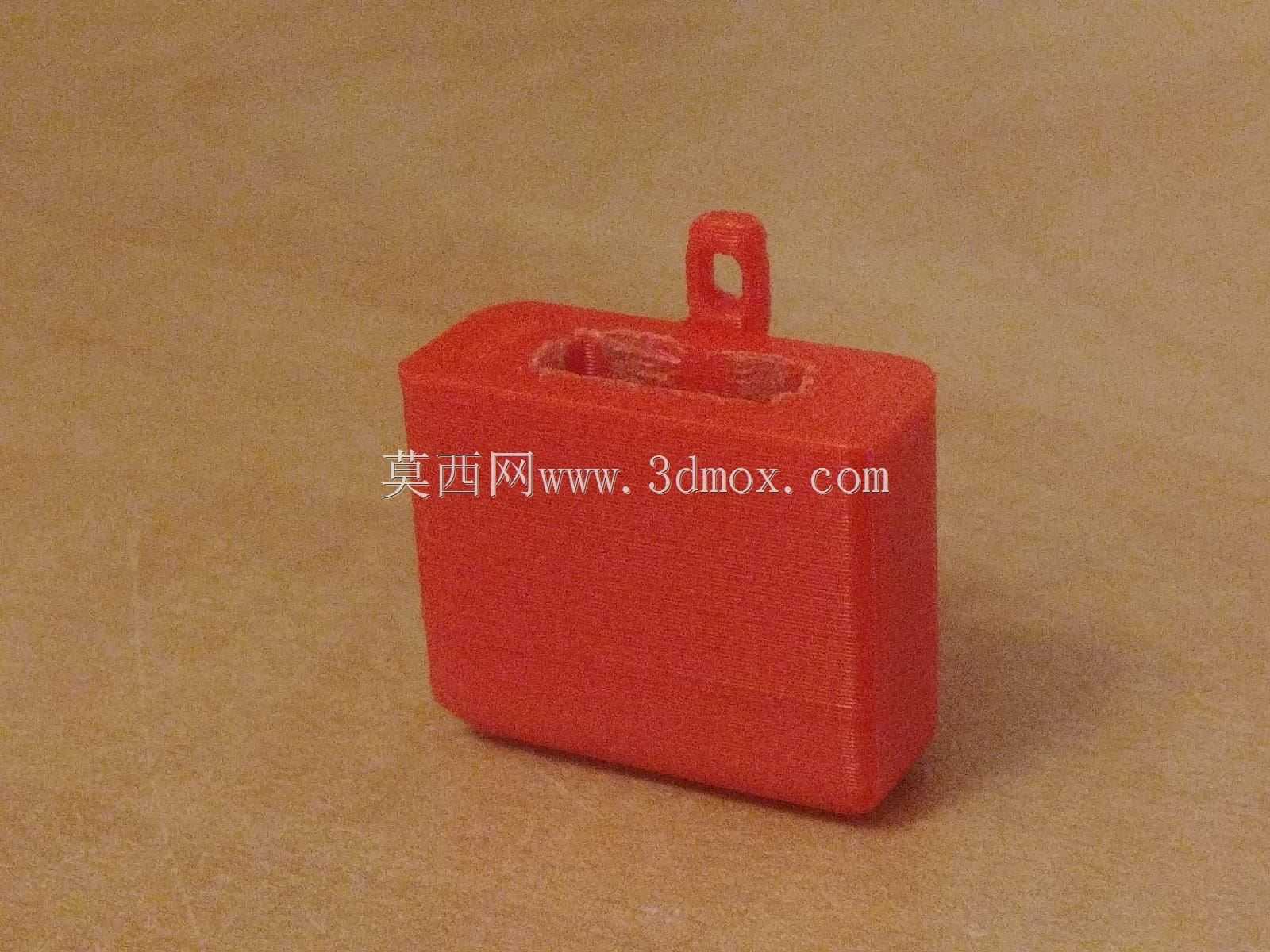

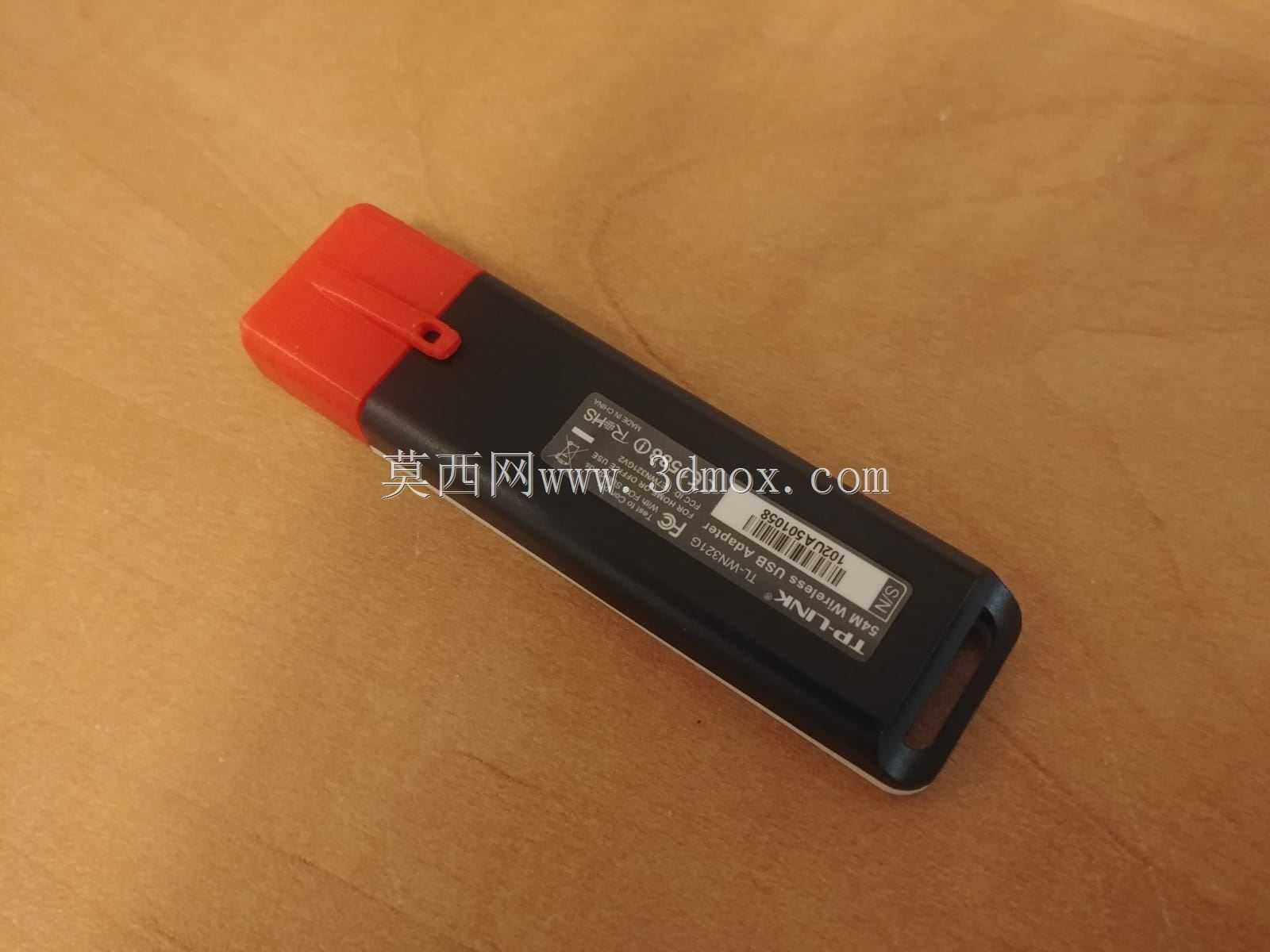

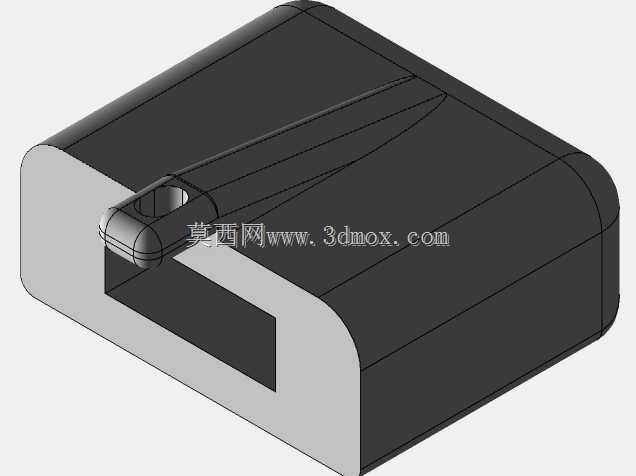

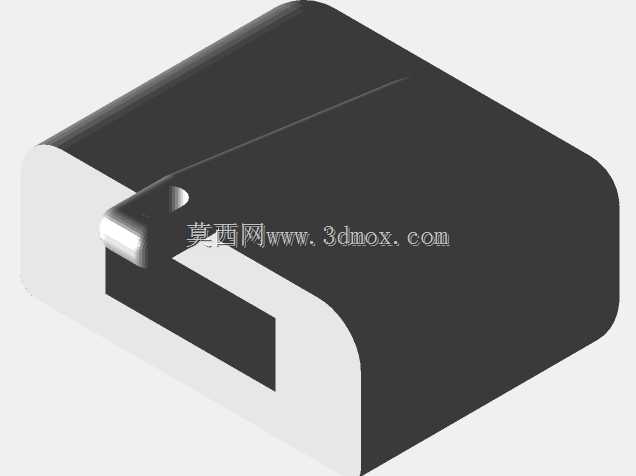

端盖外形沿用与原装端盖一致的长方体切角造型，边缘做R1.5的圆角过渡，既避免尖锐边角划伤手或刮蹭包内其他物品，也能在插拔时引导端盖顺利对准网卡端部，减少对位偏差带来的装配卡滞。在端盖的顶面位置额外设计了带通孔的小凸耳结构，这个结构并非装饰作用，而是考虑到不少用户会将网卡插在主机后置USB接口长期使用，端盖取下后容易遗失，通过细挂绳穿过凸耳的通孔，将端盖系在网卡尾部的挂孔上，就能彻底避免端盖丢失的问题，哪怕临时拔下网卡也能快速找到端盖盖好。

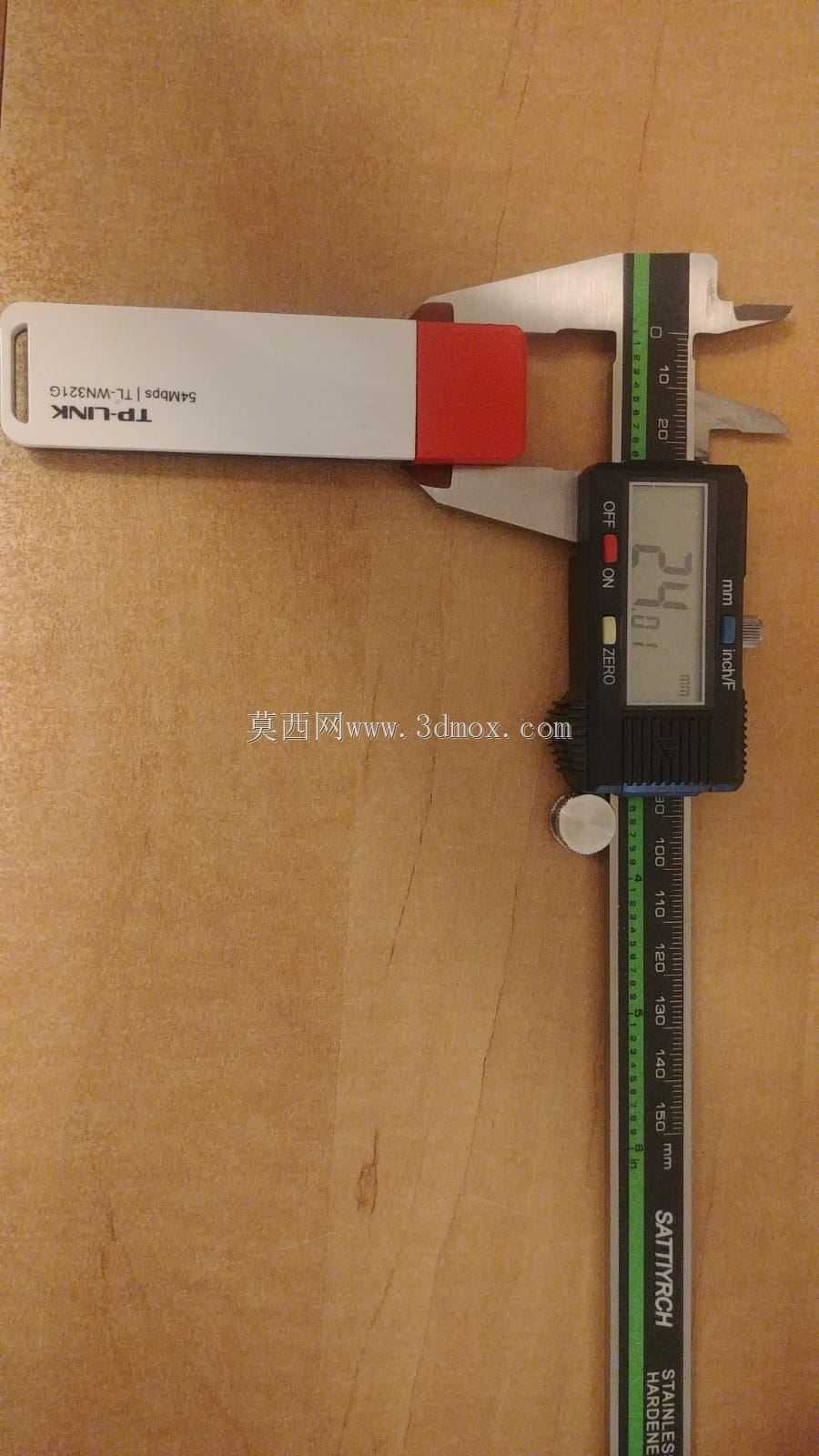

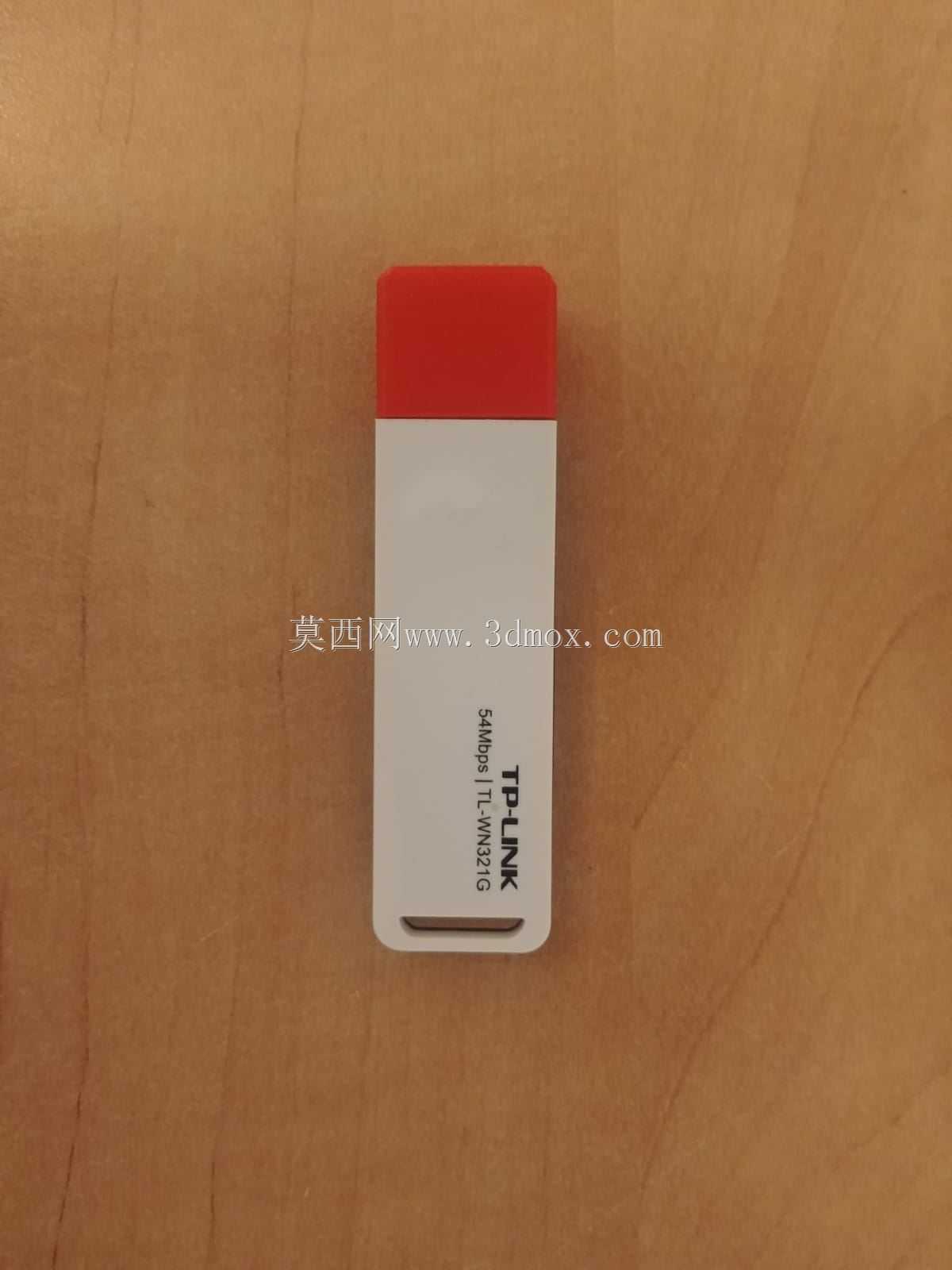

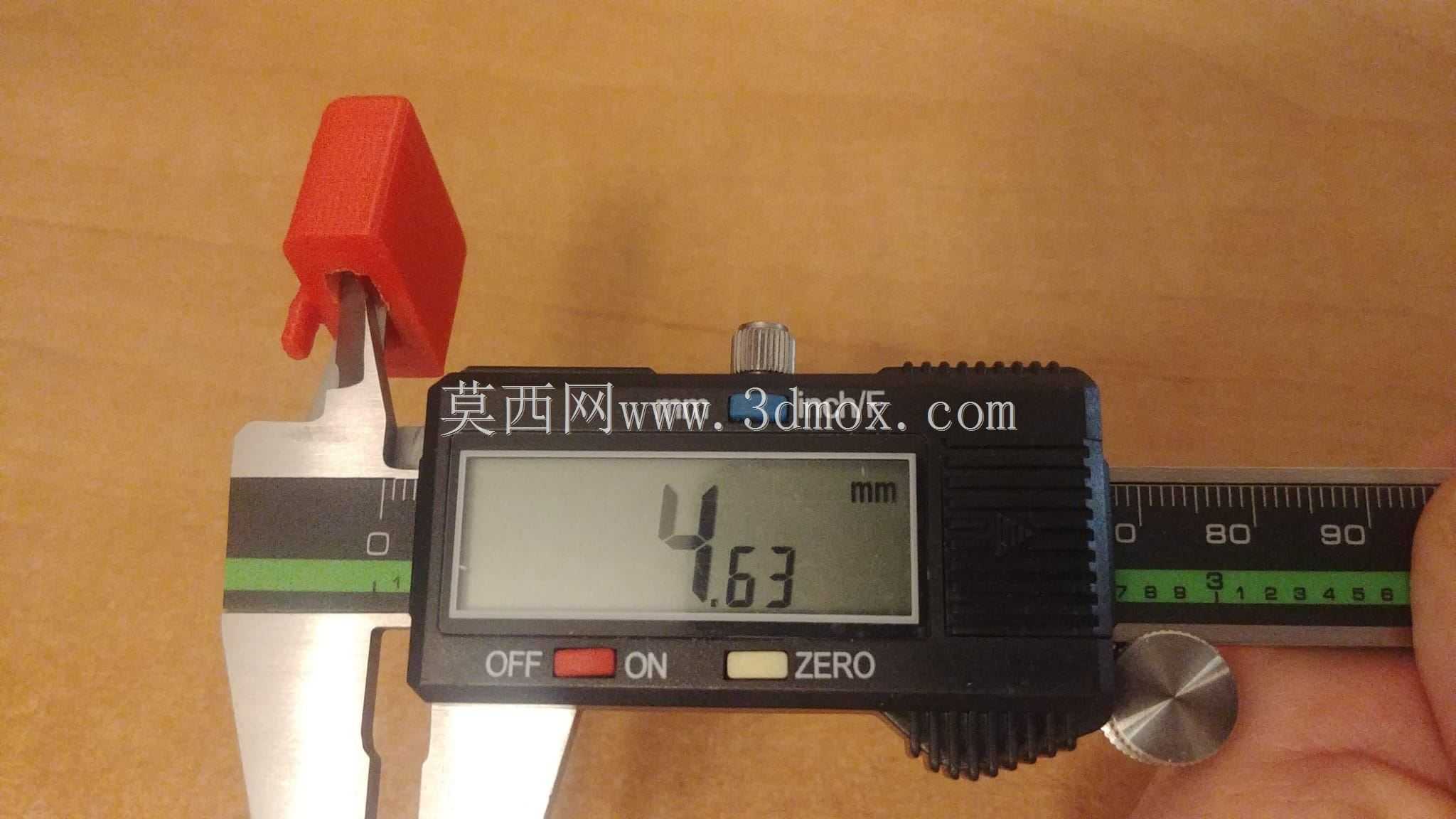

安装边界方面，端盖内腔尺寸完全匹配对应型号网卡的USB接头根部外形，装配后端盖端面与网卡壳体端面完全贴合，没有外露的缝隙，能有效阻挡桌面泼溅的少量液体、空气中的浮尘进入接头缝隙。端盖侧壁厚度设置为1.2mm，既保证了PLA材质打印后的结构强度，日常挤压、摔落不会出现开裂，也不会因为壁厚过大导致整体尺寸臃肿，和网卡本体装配后整体线条流畅，和原装配件的视觉一致性较好。端盖底部的圆角与网卡壳体的倒角完全匹配，装配后衔接处没有台阶错位，握持插拔网卡时不会硌手。

实际使用验证中，反复插拔超过50次后端盖配合阻尼没有明显变化，凸耳挂孔处承受5N的拉力没有出现断裂，日常放在电脑包内和钥匙、数据线等物品摩擦后，端盖表面没有出现明显划痕，接口部分也没有出现积灰导致的接触不良问题。针对3D打印的工艺特性，建模时所有竖直面都做了0.2度的脱模斜度，打印时无需添加支撑就能直接成型，减少了后期去除支撑的打磨工作量，哪怕是入门级桌面FDM打印机也能顺利打印出合格的零件，普通用户自行制作时不需要复杂的后处理步骤，打印完成后简单去除毛边就能直接装配使用。

这类小尺寸功能零件的设计，核心不在于复杂的曲面造型，而在于对配合公差、使用场景细节的把控，很多用户自行建模打印这类端盖时往往出现要么太松容易掉、要么太紧插不进去的问题，本质是没有考虑打印工艺的收缩率和装配的实际手感需求，本次设计通过多轮打印测试调整尺寸公差，同时增加挂绳防丢的实用结构，在还原原装端盖防护功能的基础上，优化了实际使用中的防丢体验，完全可以替代遗失的原装配件使用。
