频闪观测用光栅式转速校验光盘结构

这套光栅式频闪校验结构，核心是依托人眼视觉暂留特性完成转速类参数的无接触校验，在工业现场的设备点检、小型旋转部件转速校准场景中适配性极强，不需要额外加装测速传感器，仅靠配套频闪光源照射盘面光栅，就能通过目视判断被测件的实时转速与同步状态，在小型电机出厂校验、微型转轴动平衡调试、教学实验仪器演示这类场景中，比接触式转速表的操作效率更高，也不会因为接触测力给微型被测件带来附加负载影响测量精度。

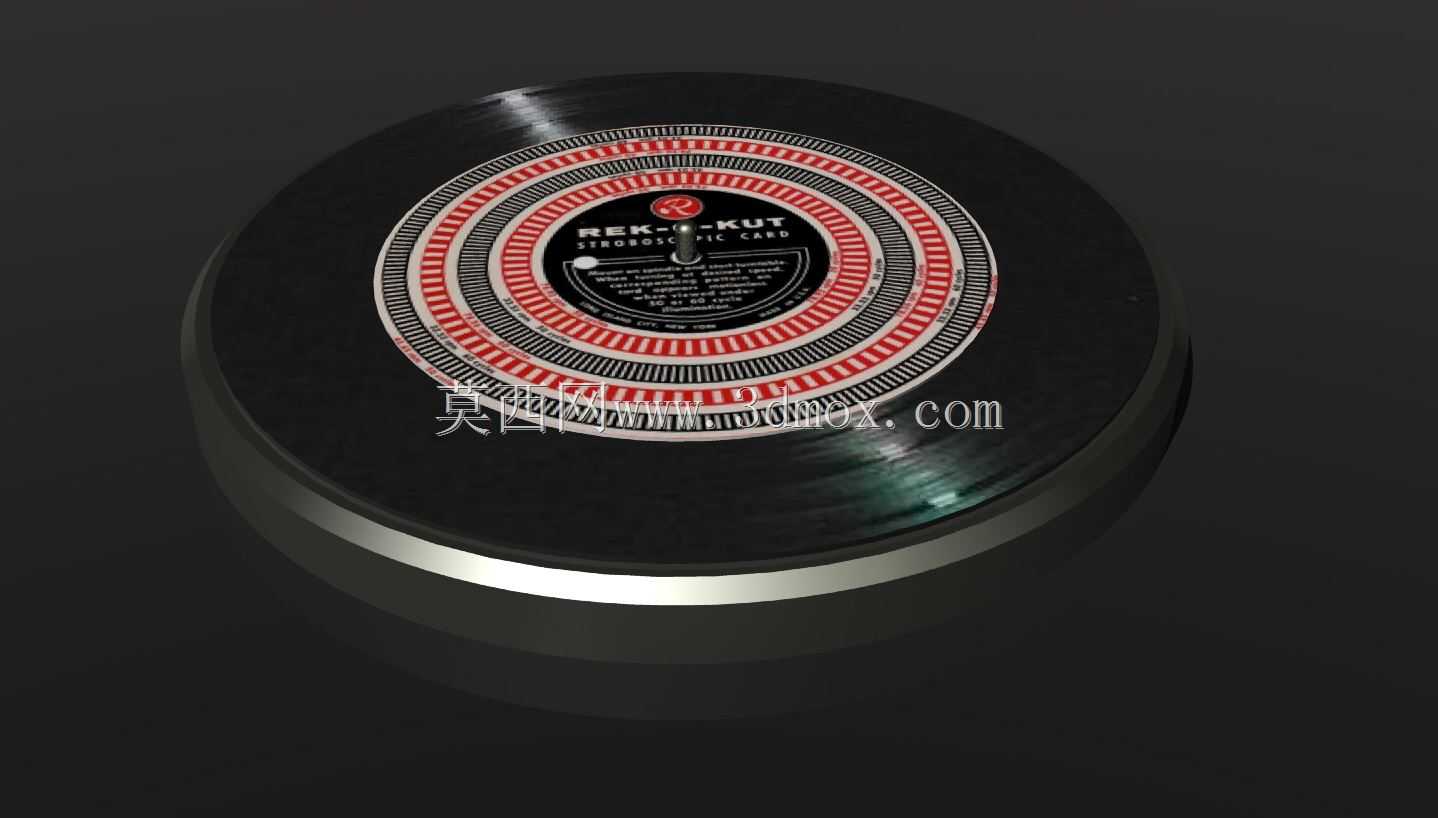

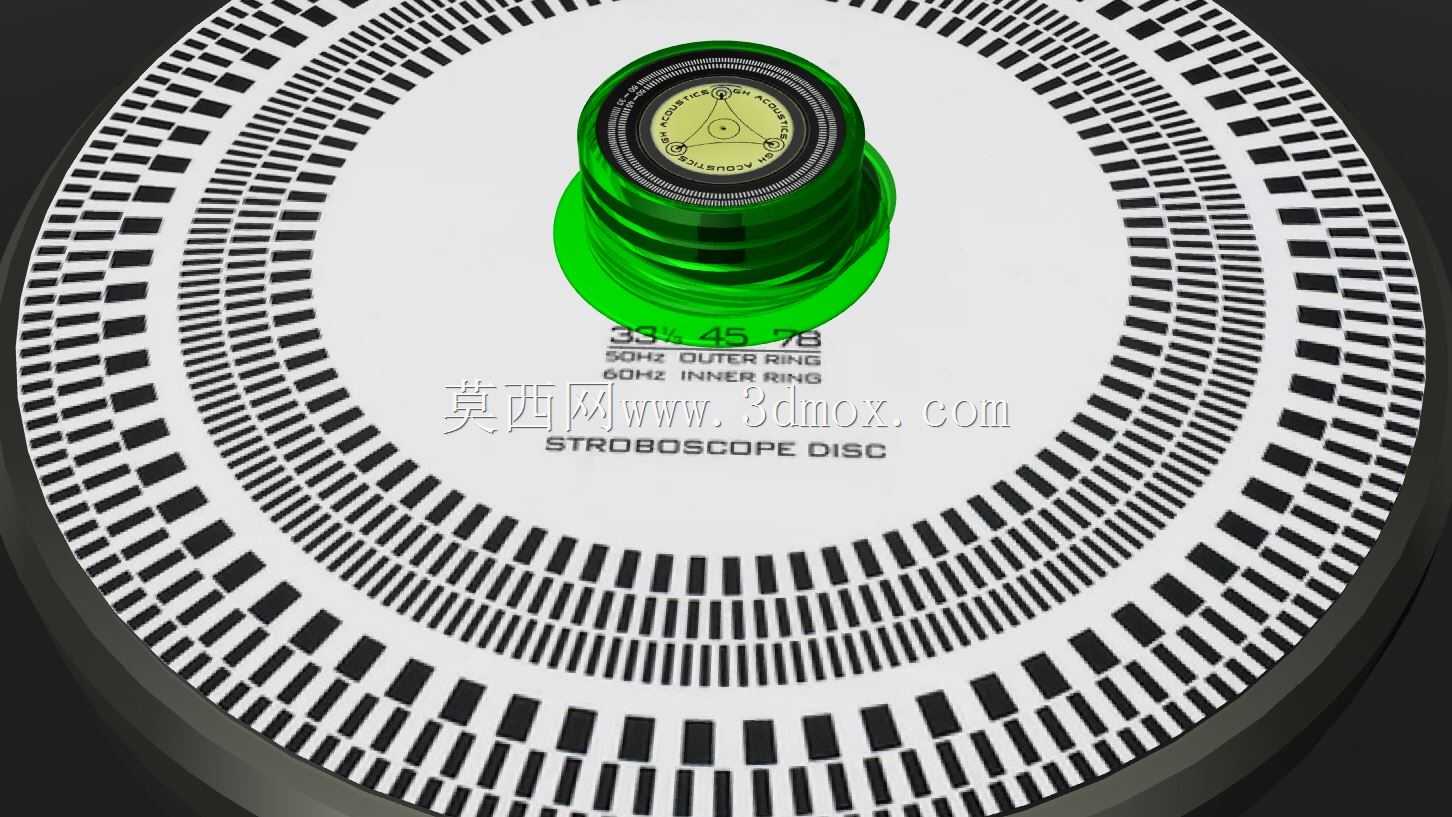

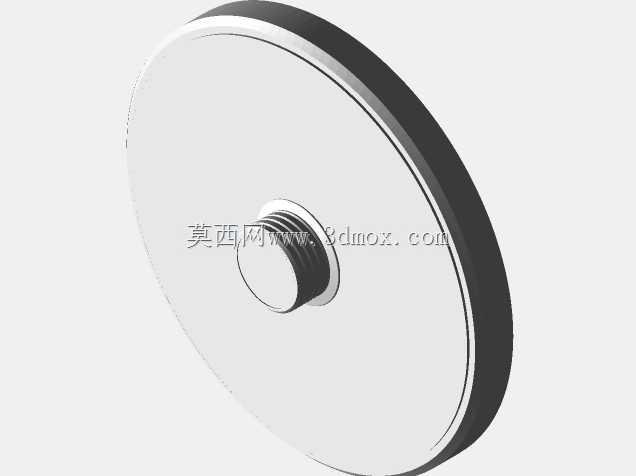

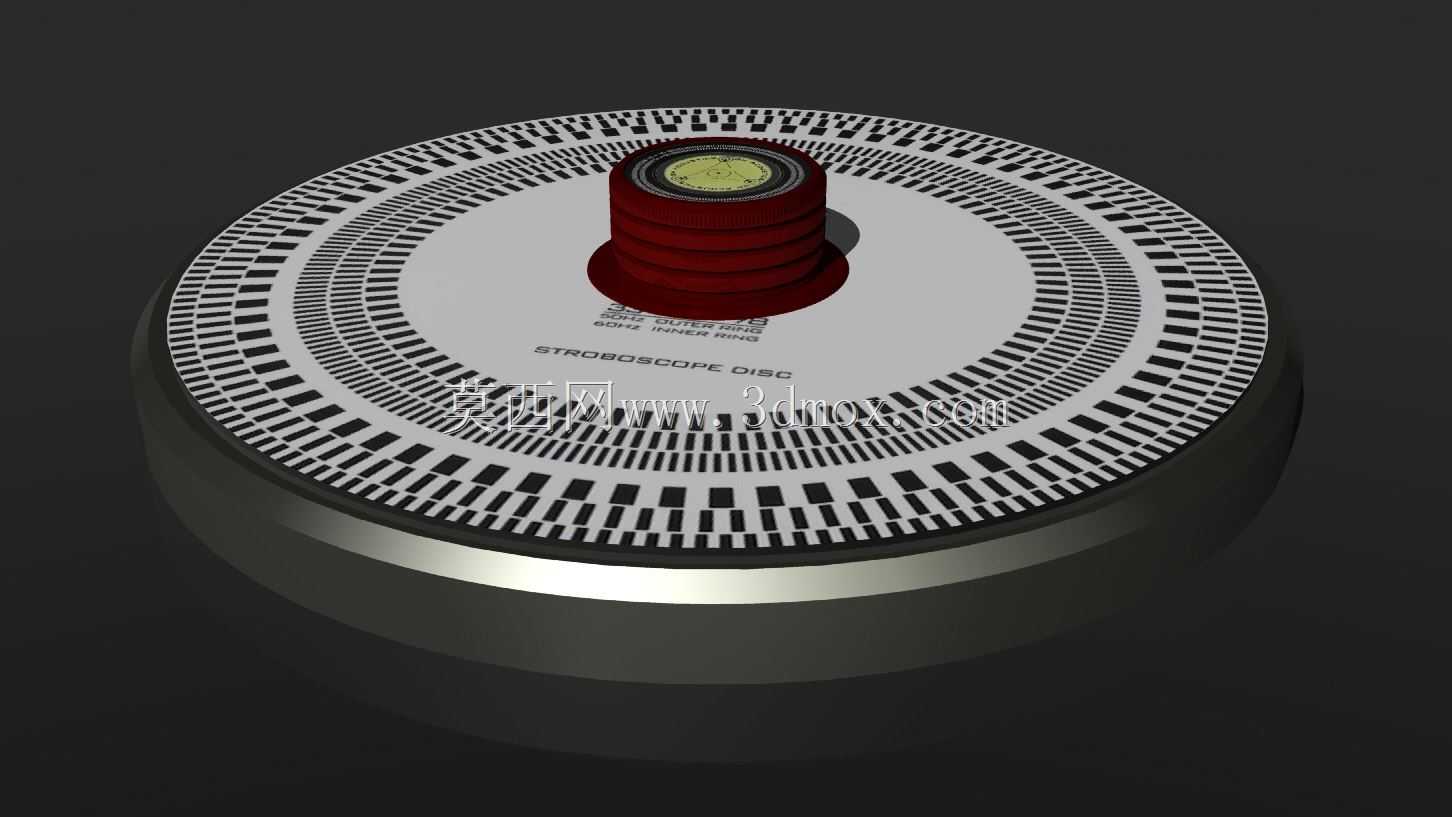

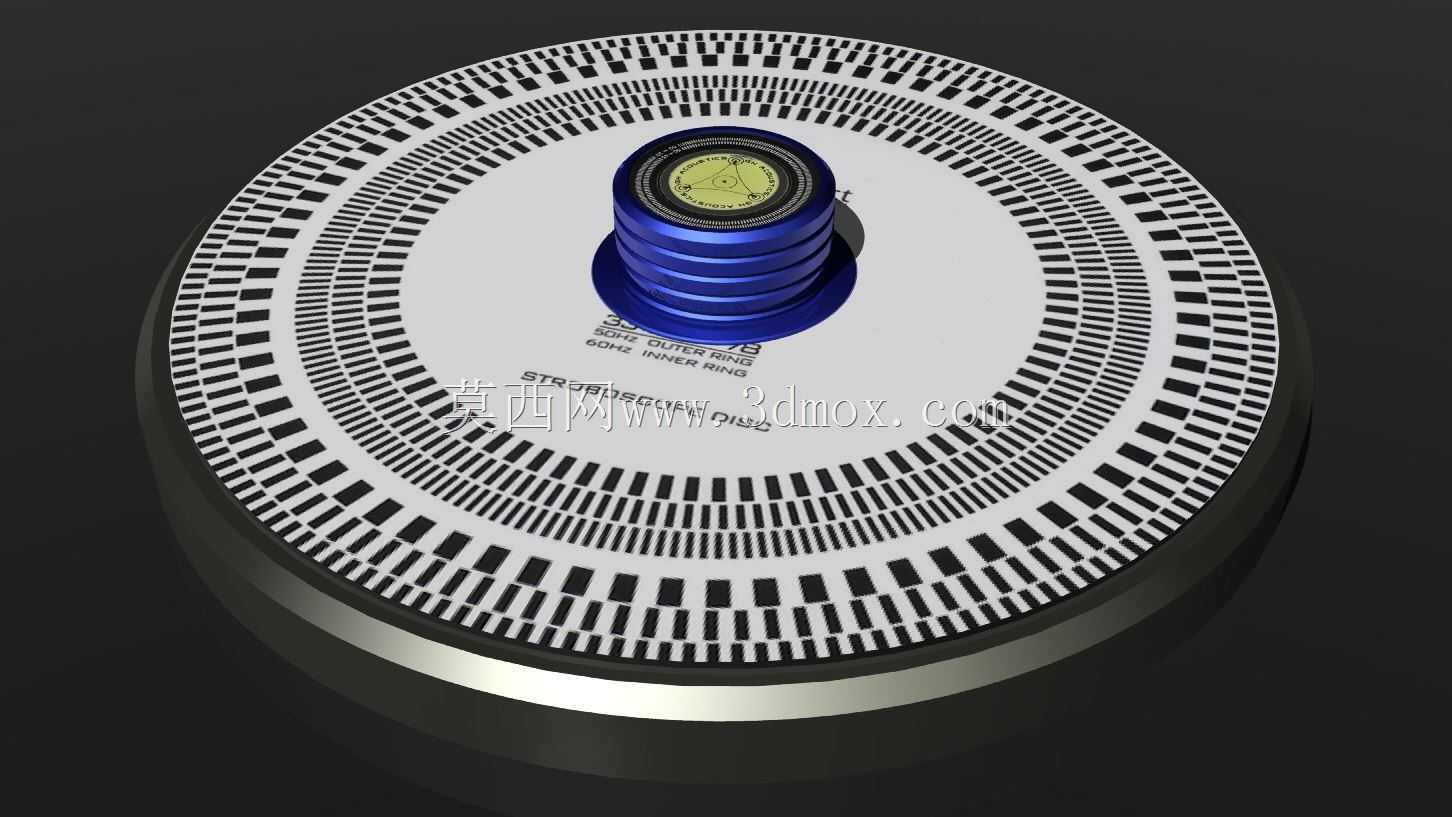

从结构设计逻辑来看，整套构件分为中心定位基座与外圈光栅盘两部分，中心基座采用阶梯式轴孔结构，不同直径的阶梯段可以适配不同轴径的被测旋转件，安装时直接将基座套在被测轴端，依靠轴肩定位就能保证光栅盘与转轴的同轴度，不需要额外制作连接法兰，安装边界控制在直径120mm的圆形范围内，轴向突出高度不超过18mm，即使在安装空间局促的小型设备旁，也不会和周边的管线、机架产生运动干涉。外圈光栅盘采用黑白相间的同心环带光栅设计，不同环带对应不同的光栅刻线密度，分别适配50Hz、60Hz工频下的多档位转速校验需求，每一圈光栅的刻线间距都经过严格计算，当频闪光源的闪光频率与被测转轴转速达到整数倍匹配时，对应的光栅环带就会呈现视觉静止状态，操作人员可以直接读取对应环带的转速刻度值，不需要额外换算参数。

盘面的刻度标识采用凹刻填色工艺，避免长期使用后刻度磨损脱落，中心区域的三角定位标记用于校验安装同轴度，当转轴旋转时如果标记出现明显的偏心晃动，就说明安装定位存在偏差，需要重新调整基座的套接位置，避免因为偏心带来的测量误差。基座部分采用台阶式加厚设计，靠近轴孔的位置做了局部加厚处理，提升套接时的结构强度，即使频繁拆装也不会出现轴孔变形的问题，外圈光栅盘的边缘做了0.5mm的圆角处理，避免安装操作时划伤操作人员手部。

在实际使用场景中，这套结构不需要配套复杂的读数电路，完全依靠光学视觉原理完成测量，在没有供电条件的野外设备点检场景中，仅靠手持频闪灯就能完成转速校验工作，对使用环境的适应性极强。设计过程中特意将光栅刻线的对比度做了强化处理，黑白刻线的反射率差值控制在60%以上，即使在车间普通照明环境下，也能清晰分辨光栅的静止状态，不会因为环境光干扰出现误判。中心基座的底部做了防滑纹理处理，当套接在光滑轴端时，依靠纹理的摩擦力可以避免光盘随转轴转动时出现打滑移位，保证光栅盘与被测转轴的转速完全同步。

不同于常规的一体式频闪盘结构，这套设计将基座与光栅盘做了分体式配合，光栅盘采用卡扣结构与基座连接，当某一量程的光栅环出现磨损时，可以单独更换光栅盘，不需要整体替换整套构件，降低了长期使用的耗材成本。卡扣的配合间隙控制在0.1mm以内，安装后不会出现径向晃动，保证光栅环与转轴的同轴度公差控制在0.05mm以内，避免因为安装间隙带来的测量偏差。在结构强度校核阶段，针对最高适配转速做了动平衡验算，整体结构的动平衡精度达到G2.5级，在最高10000rpm的转速下不会产生明显的离心振动，不会给被测转轴带来额外的动平衡负载，适配大部分小型旋转部件的转速校验需求。
