仿复古唱机结构三角转盘装置

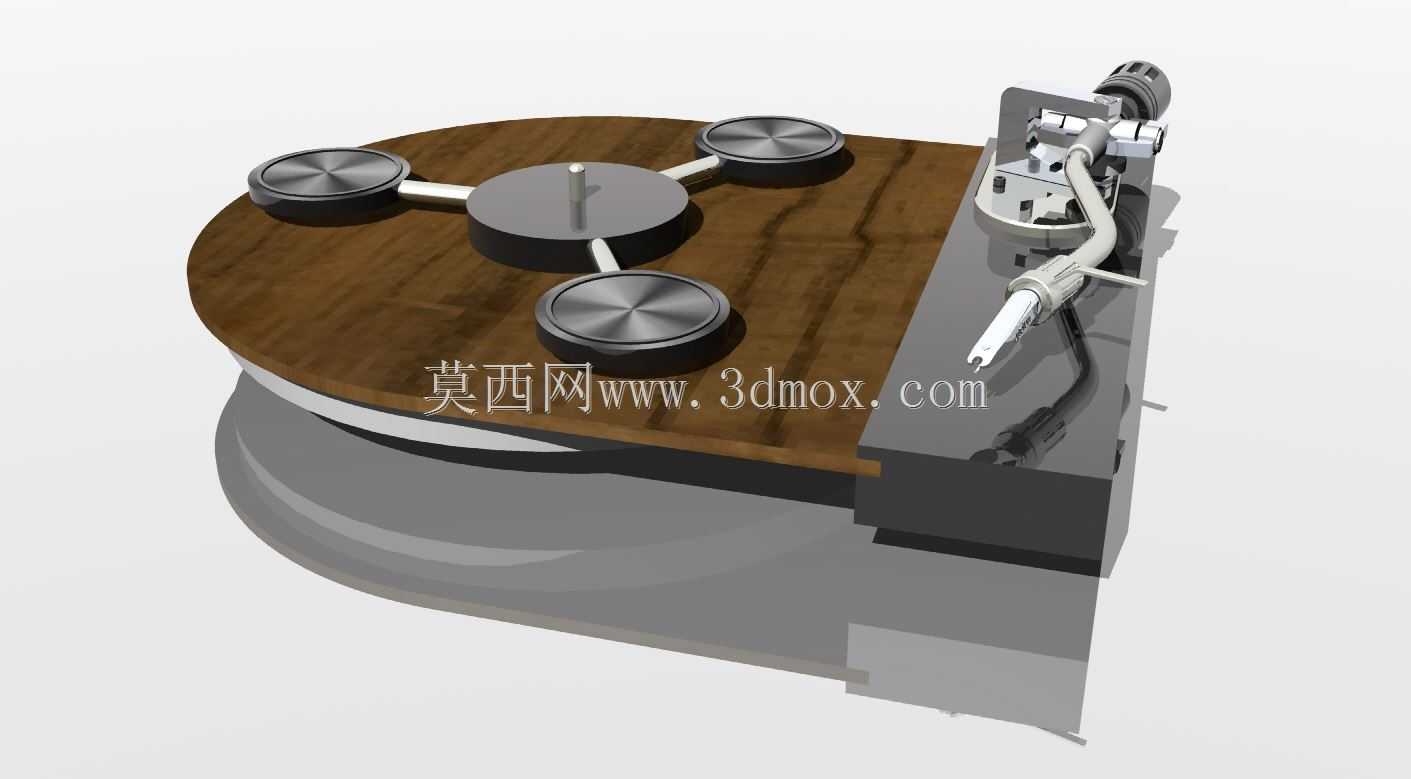

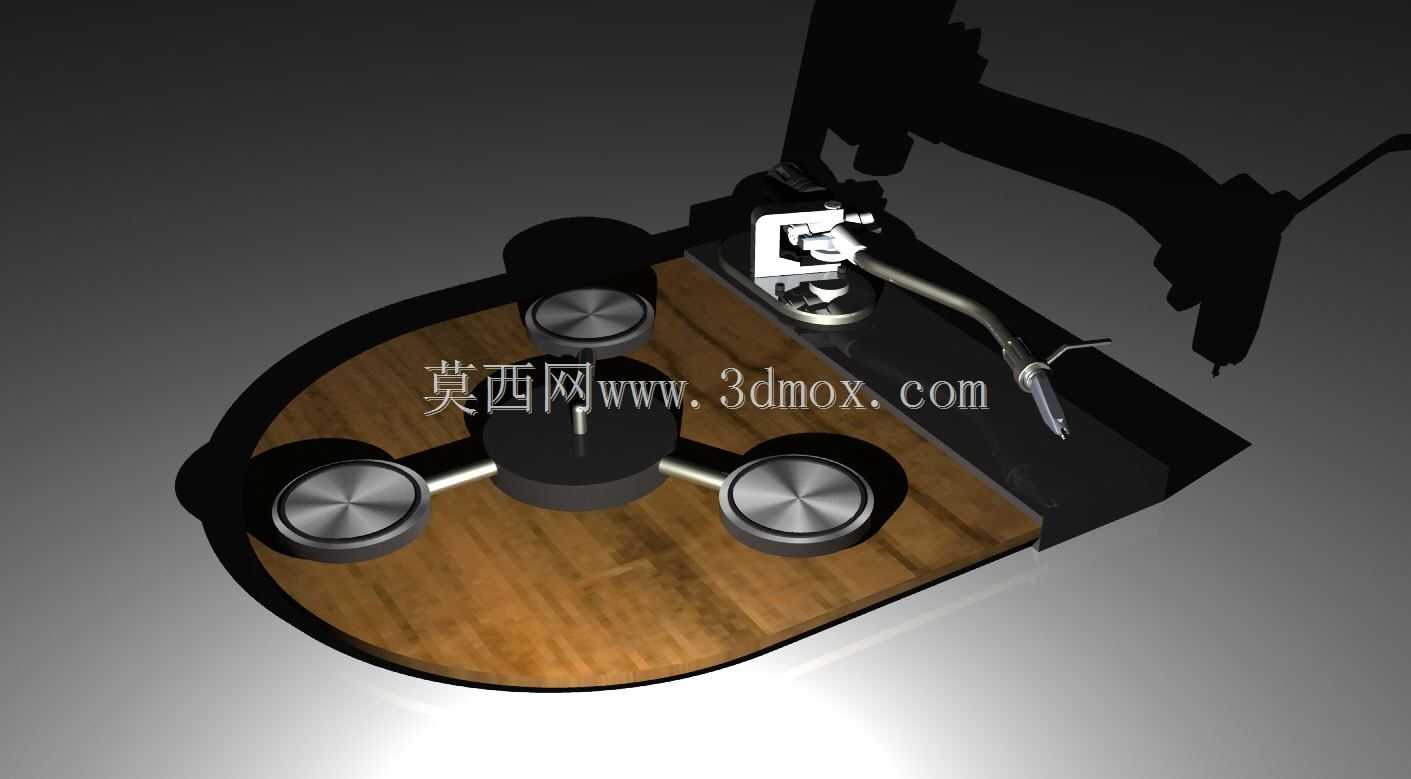

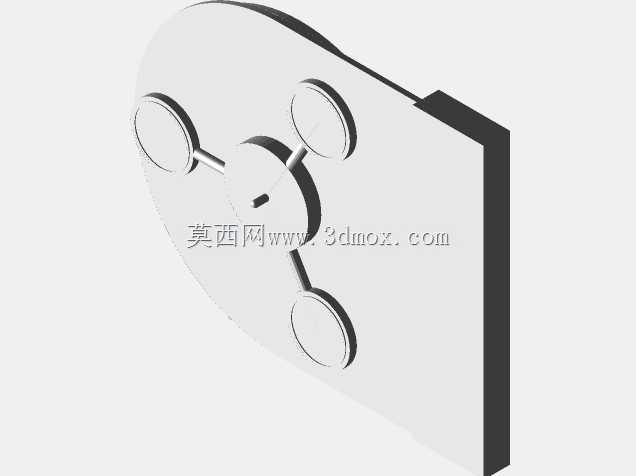

　　这套三角转盘装置参考复古黑胶唱机的核心承载与拾音结构做了简化重构，整体采用三角分布的承载盘布局，区别于传统单转盘唱机的结构形式，三个等角度分布的金属承载盘通过中心连接支架与主转盘基座联动，可实现多工位同步旋转切换，适配需要多工位轮换展示、小型工件多工位流转的轻载作业场景。从结构设计逻辑来看，主承载台面采用仿木纹质感的平整面板，厚度控制在12mm，边缘做圆弧倒角处理，避免作业过程中剐蹭操作人员或待放置工件，三个副承载盘采用金属质感的冲压成型结构，盘面做同心圆防滑纹理处理，单盘直径40mm，中心凸起定位柱高度3mm，可直接卡入小型工件的定位孔内，防止旋转过程中工件移位。

　　中心主转盘直径80mm，内置深沟球轴承作为旋转支撑，旋转阻尼控制在0.2N·m，手动拨动即可实现平稳转动，无卡滞或旷量，旋转重复定位精度可控制在0.5°以内，满足轻载展示或小型工件工序流转的定位需求。侧边集成的仿唱臂组件并非传统唱机的拾音结构，而是做了功能改造，臂身采用多段铰接结构，可实现水平方向180°旋转、垂直方向30°俯仰调节，臂端预留了标准安装孔位，可根据实际使用需求加装视觉检测镜头、点胶针头、小型毛刷等作业端头，在转盘旋转切换工位的过程中，臂端组件可对应完成检测、涂覆、清洁等对应工序，整套结构无需额外加装复杂的直线运动模组，仅通过转盘旋转与唱臂的角度调节即可覆盖三个工位的作业范围，大幅压缩了设备的整体安装空间。

　　从安装边界来看，整套装置的底座采用大直径圆弧配重结构，底座最大直径180mm，整体高度120mm，底部预留四个M4螺纹安装孔，孔位间距150mm，可直接通过螺栓固定在标准铝型材工作台面上，也可直接放置在平整台面依靠底座自重保持稳定，无需额外做配重加固。在实际应用场景中，这套结构既可以作为文创展示领域的复古风格展品陈列转盘，通过三角盘的轮换转动实现三个展品的循环展示，也可经过简单改造用于小型电子元器件的组装、检测工序，三个转盘分别对应上料、作业、下料三个工位，配合臂端的作业组件实现小型工件的半自动化流转，相比传统的直线式流水线工位，该结构占地空间仅为同等产能直线工位的三分之一，且结构简单，维护成本极低，无需复杂的电控系统即可手动操作，适配小批量、多品种的柔性作业需求。

　　结构细节处理上，所有旋转铰接位置都做了限位结构，唱臂的水平旋转设置了两个机械限位块，防止臂身过度旋转碰撞到承载盘上的工件，主转盘的旋转也设置了档位定位结构，每旋转120°即可自动卡入定位槽，保证三个副承载盘每次旋转后都能精准对准臂端的作业位置，无需额外做位置校准。所有外露的金属结构件都做了圆角钝化处理，没有尖锐棱角，避免操作过程中造成划伤，台面与底座之间预留了5mm的间隙，可容纳旋转过程中掉落的微小碎屑，防止碎屑卡入轴承结构影响旋转顺畅度。整套结构的受力经过优化，三个副承载盘的单盘最大承重为500g，总承重不超过1.5kg，完全适配小型工件作业或轻量展品展示的负载需求，不会因为负载不均导致转盘倾斜或旋转卡滞。
