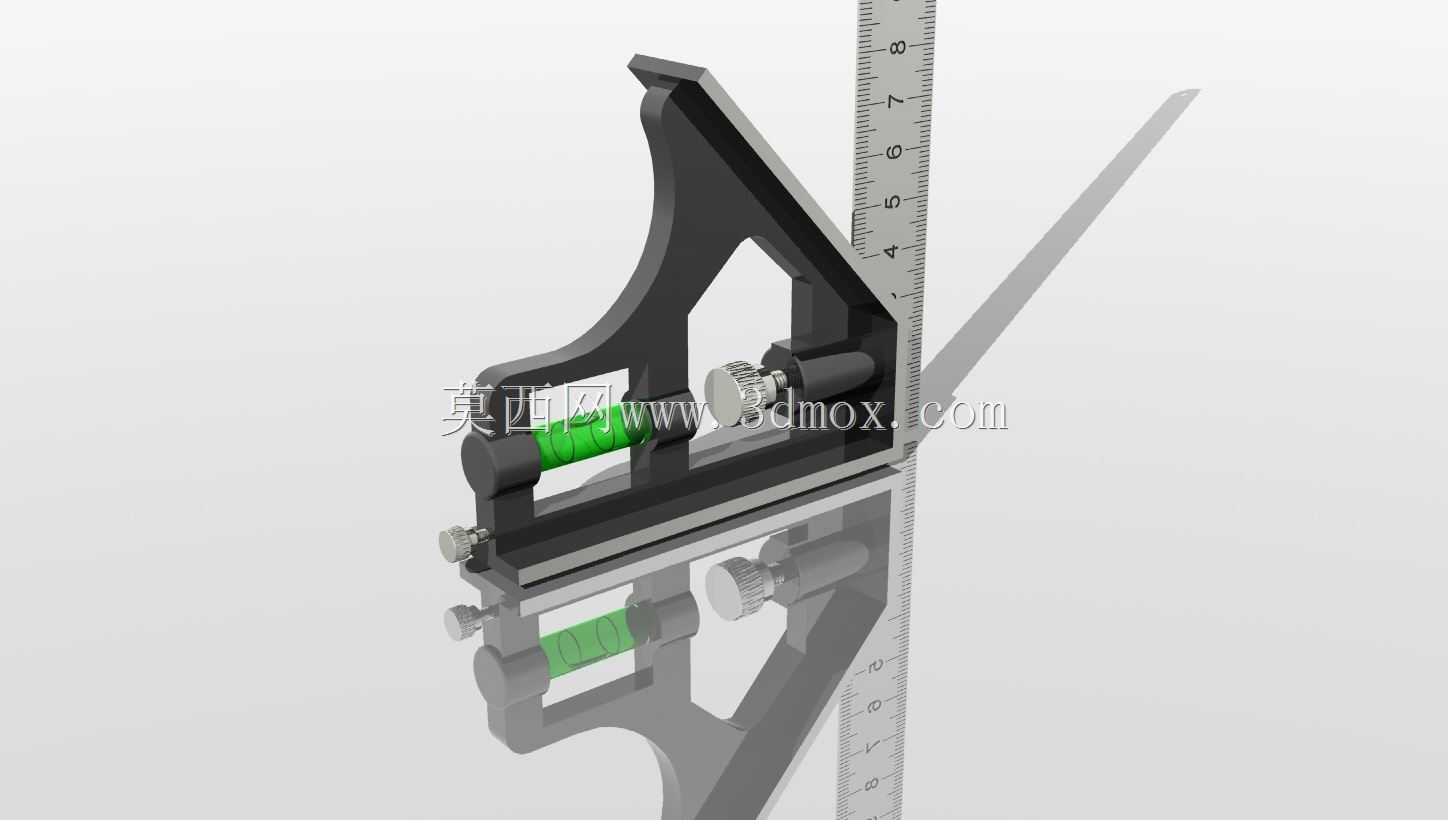

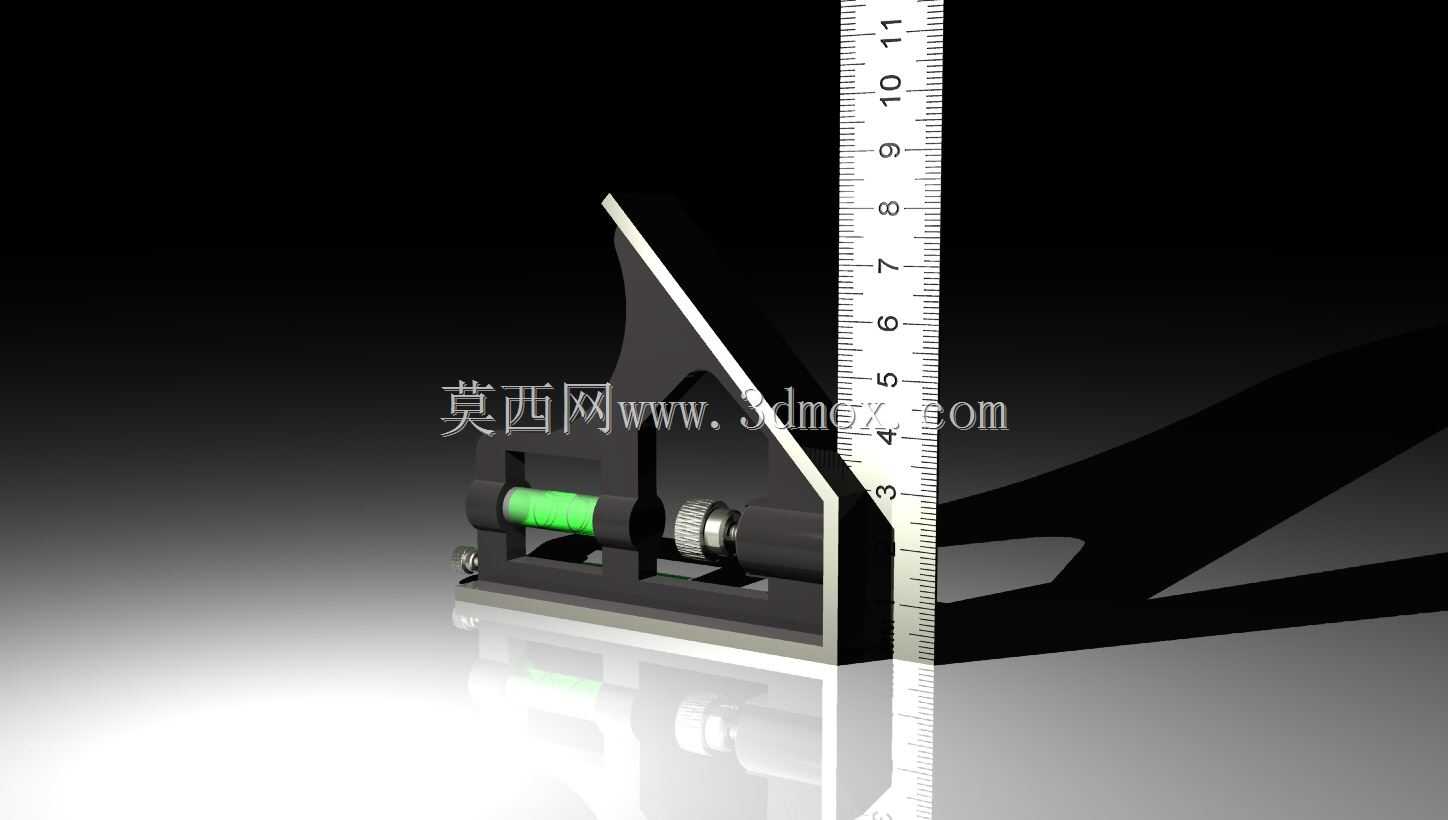

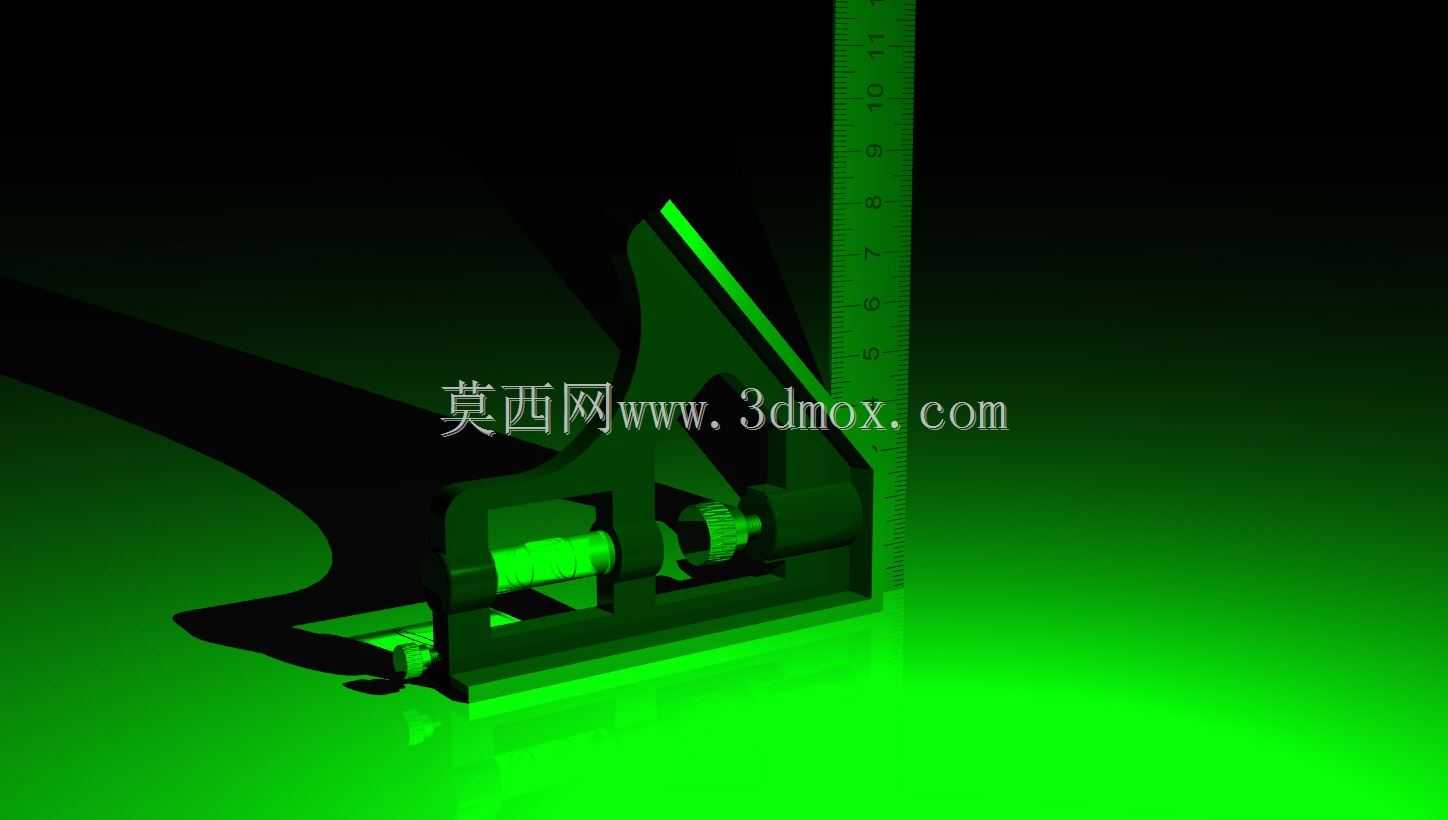

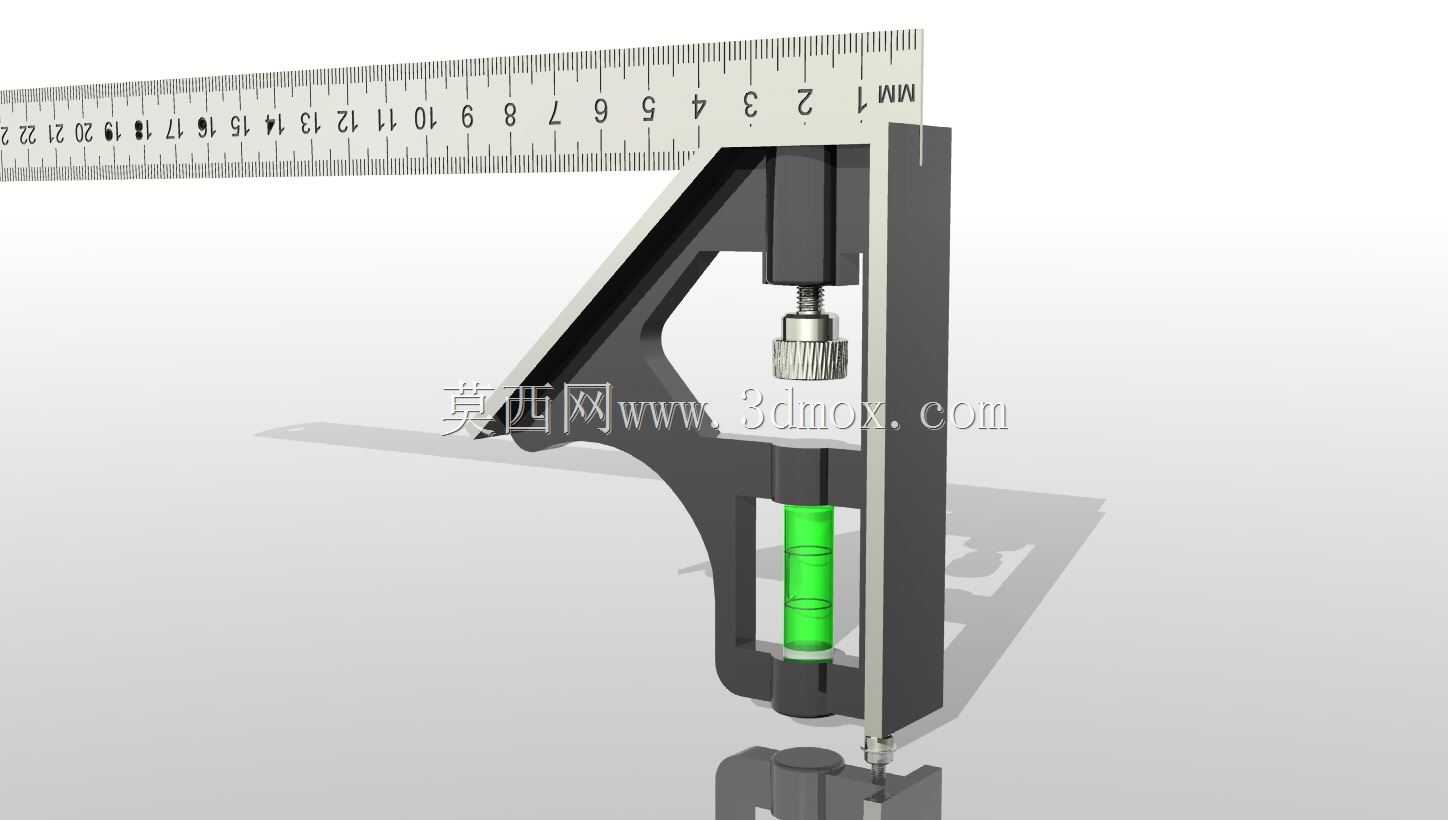

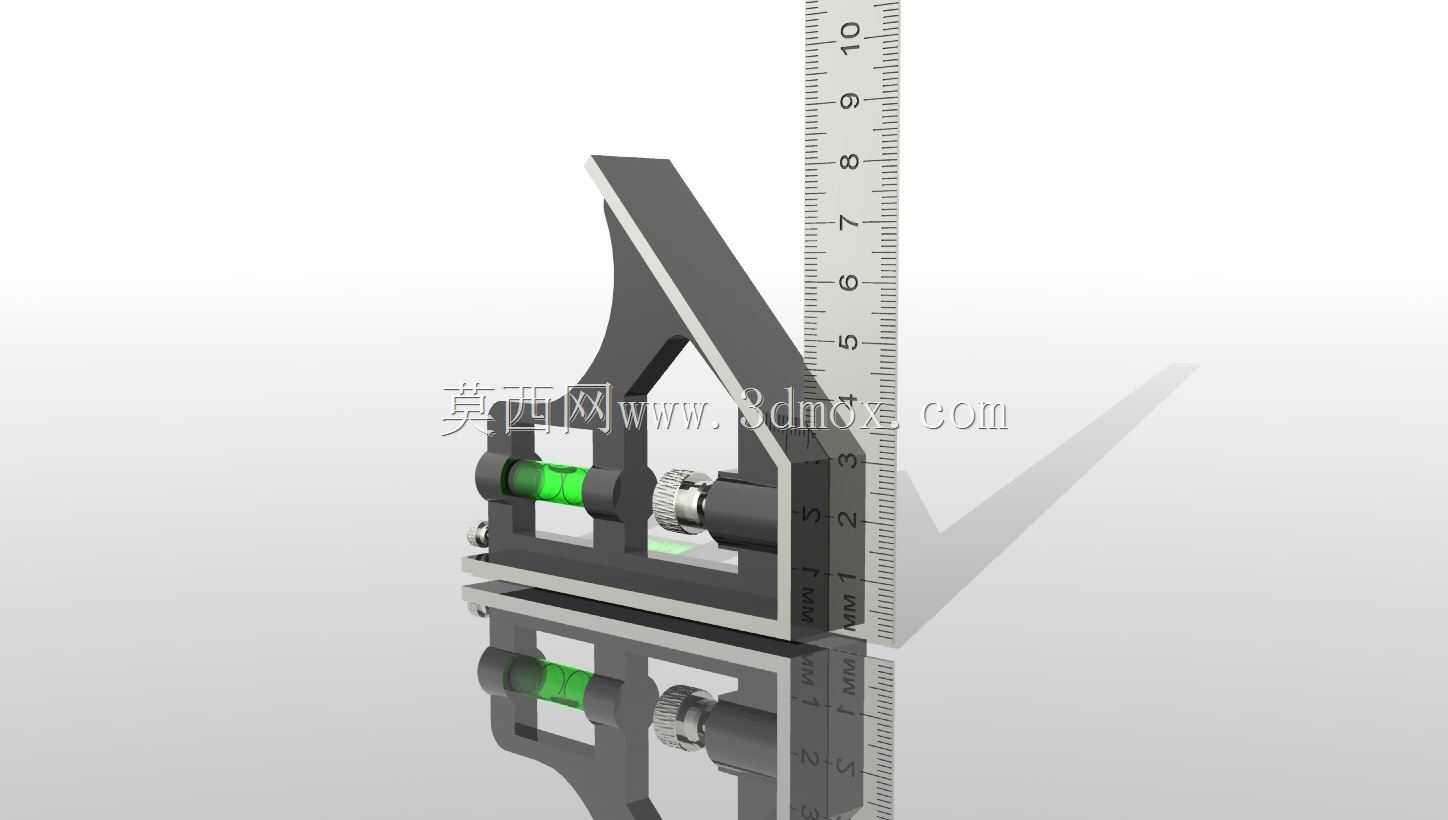

工业测量用钢制尺子限位支撑座结构

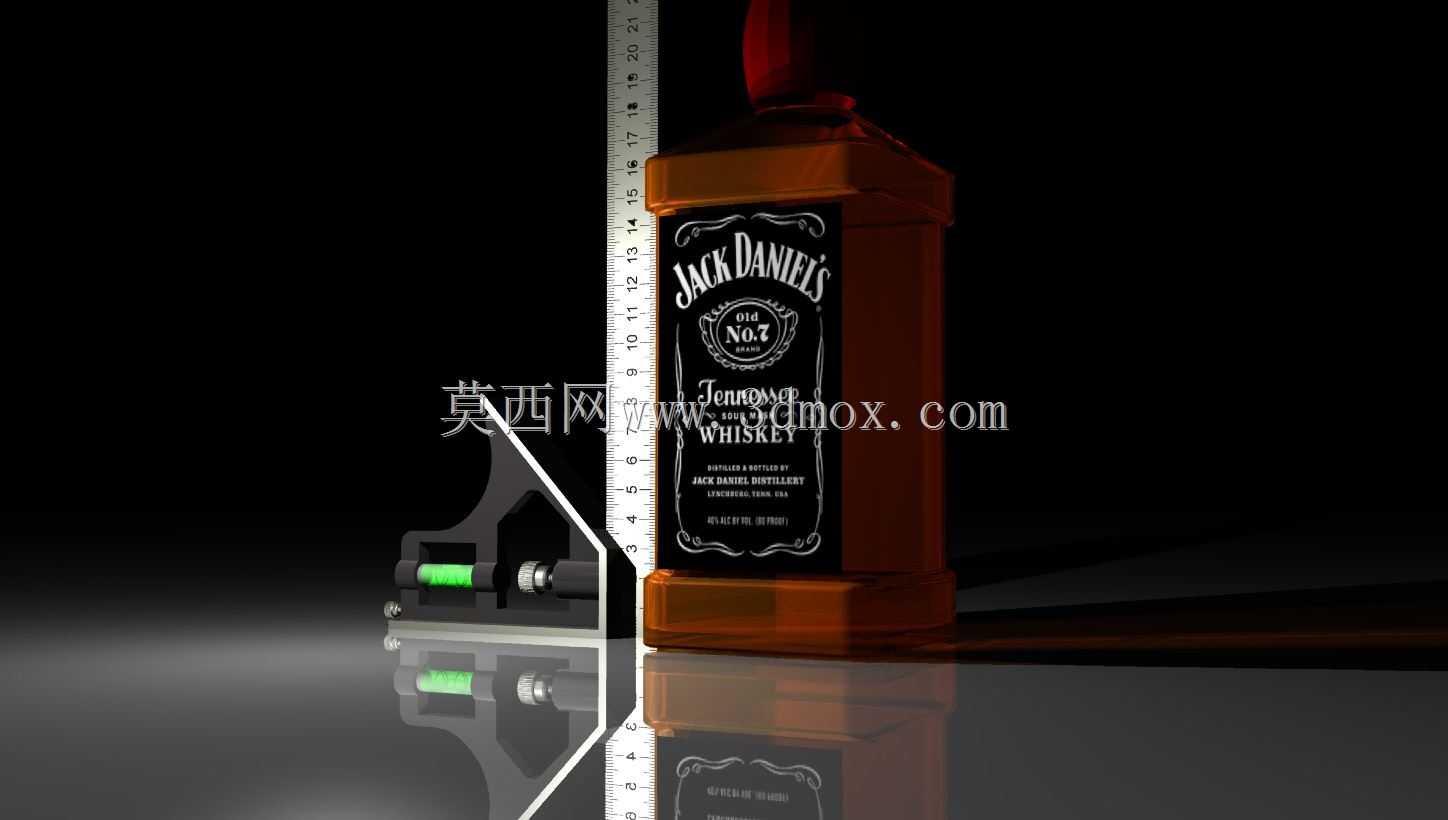

　　在机械加工现场的工序间尺寸抽检、钳工划线工位、教学实训测量场景中，直尺类量具的垂直固定与限位一直是影响测量效率的细节痛点，这款尺子支撑座的设计，正是针对这类场景下的实操需求完成的结构落地。从实际使用逻辑来看，常规手持直尺测量垂直方向尺寸、或者依托直尺做划线基准时，很容易出现尺身倾斜、底部滑移的问题，尤其是在测量小型工件的台阶高度、槽深尺寸时，尺身的微小偏斜就会带来0.1mm以上的读数误差，而这款支撑座通过底部的贴合基准面、侧边的尺身夹持槽结构，能够让直尺始终保持与测量基准面的垂直状态，不需要操作人员额外扶持尺身，单手握持工件或者划线工具就能完成操作，大幅降低长时间测量的操作疲劳。

　　从结构设计思路上，这款支撑座没有采用复杂的快拆锁紧结构，而是通过槽体与尺身的小过盈配合实现尺身的固定，槽体内侧预留了0.2mm的弹性变形余量，适配市面上常见厚度1mm的不锈钢直尺，安装时只需要将尺身顺着槽口推入到指定刻度位置即可，不需要额外的锁紧螺丝，拆装调整的效率更高，同时避免了螺丝锁紧时压伤尺身刻度层的问题。支撑座的底部做了整面的平面度处理，基准面的平面度公差控制在0.02mm以内，能够与铸铁平台、工件加工面紧密贴合，不会因为接触面的缝隙导致尺身倾斜；座体的重心偏向靠近尺身的一侧，即使尺身伸出长度达到300mm，整体结构也不会出现倾翻的问题，不需要额外加装配重块。

　　从安装边界与尺寸适配来看，这款支撑座的横向宽度为45mm，纵向深度为30mm，整体高度为62mm，占用的工作台面积极小，即使在狭小的钳工台工位上也能灵活放置；尺身夹持槽的宽度为1.1mm，深度为8mm，能够兼容宽度25mm、30mm两种主流规格的钢直尺，尺身的伸出长度可以根据测量需求自由调整，最长支持尺身伸出400mm，满足大部分常规零件的高度测量、划线需求。在实际工况适配性上，座体的边角位置都做了R2的圆角过渡，没有尖锐的毛刺棱角，避免操作过程中划伤操作人员的手部；座体与尺身接触的槽口位置做了0.5mm的倒角引导，安装尺身时不需要精准对齐槽口，顺着倒角就能顺利推入，降低了现场操作的对位难度。不同于市面上常见的塑料材质尺子支架，这款支撑座采用金属材质一体成型结构，长期使用不会出现槽体磨损变形的问题，夹持精度能够长期保持稳定，在加工车间存在少量切削液、金属粉尘的环境下，也不会出现材质腐蚀、老化开裂的问题，日常维护只需要擦拭干净接触面即可，不需要额外的润滑或者防锈处理。在划线作业场景中，这款支撑座还可以作为高度限位块使用，将划针的高度调整到对应刻度后，依托支撑座的基准面在平台上滑动，就能完成工件等高线的划线作业，相比传统的高度尺划线方式，在小批量、简单划线工序中操作更加灵活，不需要提前调整高度尺的刻度，更换不同长度的直尺就能快速适配不同的划线高度范围。

　　结构上还预留了可选的磁吸组件安装位，在针对铁质工件或者铸铁平台使用时，可以在支撑座底部嵌入强磁块，让支撑座能够吸附在工件侧面或者垂直的金属面上，完成垂直面方向的尺寸测量与划线作业，拓展了结构的使用场景，不需要额外定制专用的垂直测量辅具。从建模逻辑来看，整个结构的建模过程优先保证基准面的形位公差，所有结构特征都以底部贴合面为第一基准进行搭建，槽体的对称度、垂直度公差都严格按照量具辅具的精度要求设定，避免建模过程中基准偏移导致实际生产出的零件出现精度偏差；所有的加强筋结构都设置在座体的非操作侧，不会干涉操作人员的手部动作，同时保证了座体的结构强度，即使不小心从1米左右的工作台高度掉落，也不会出现槽体开裂、基准面变形的问题。
