蛋形创意桌面卷纸收纳支架结构设计

　　这款卷纸收纳支架的设计，最初是针对办公桌面、卫浴洗漱台、餐饮卡座这类小面积台面的卷纸收纳痛点展开的，日常使用中常规横置卷纸架要么需要墙面打孔安装，要么开放式结构容易让纸卷积灰，抽拉时还容易带动整个纸架移位，不少场景下用户需要一款无需固定安装、放置稳定、抽纸顺畅同时具备一定外观辨识度的桌面卷纸承载结构。从结构拆分来看，整个产品分为三个独立成型的部件，分别是底部支撑主体、黄色侧端锁止件、白色蛋形弧面盖板，三个部件可分别通过注塑工艺单独成型，后续仅需简单粘接与卡扣装配即可完成成品组装，无需复杂的紧固件连接，适配小规模量产的模具开模逻辑，能有效控制单件生产的成型周期与装配成本。

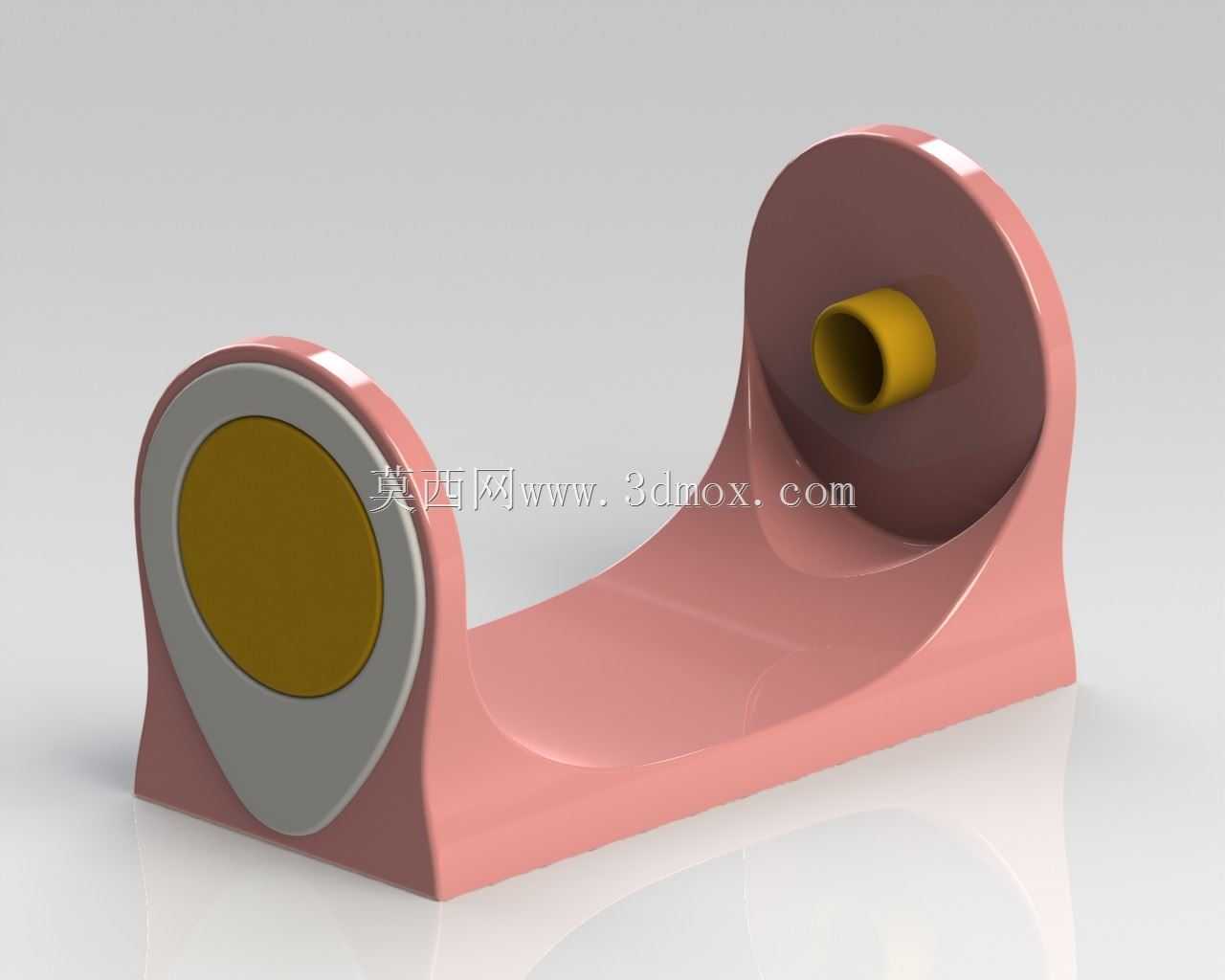

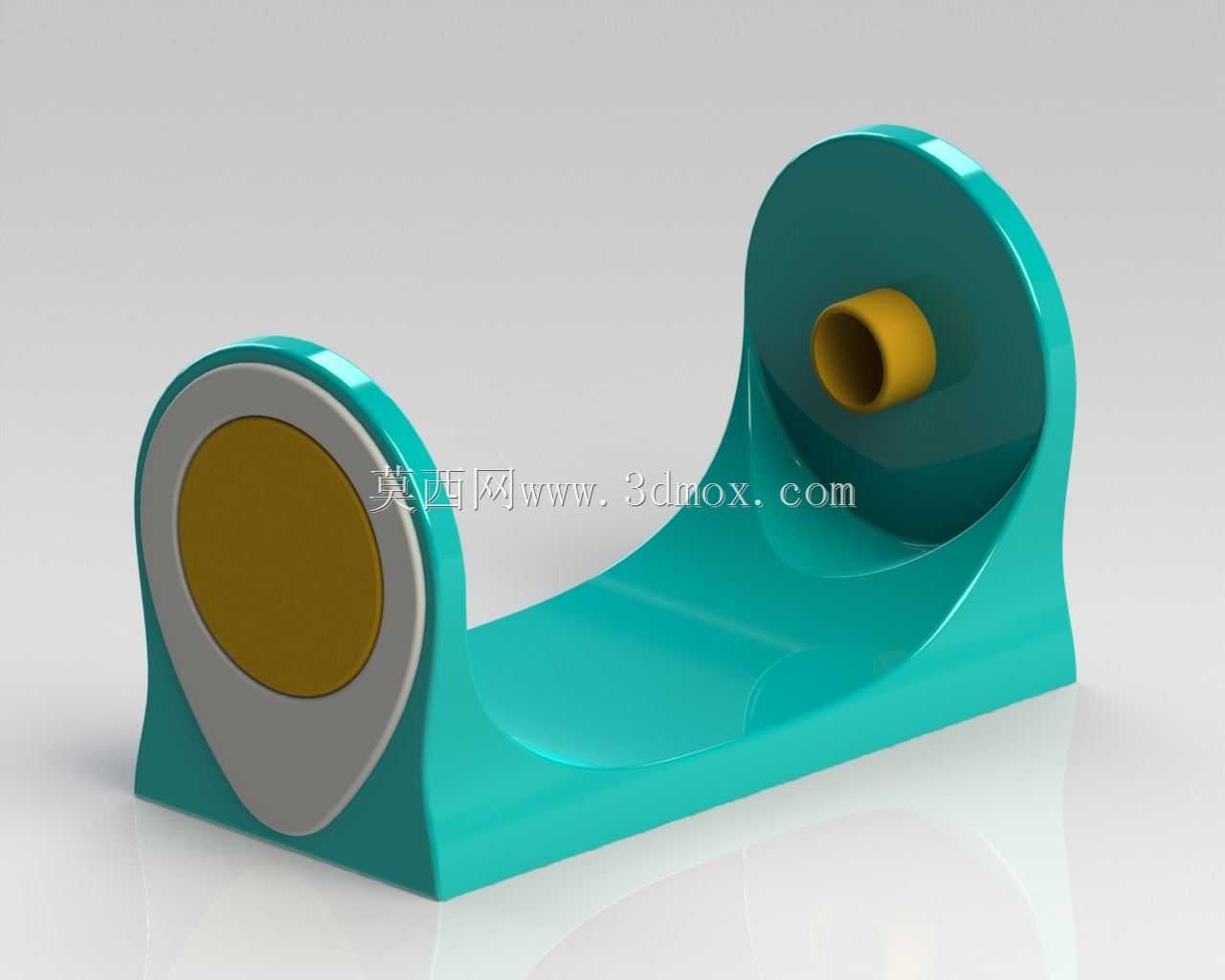

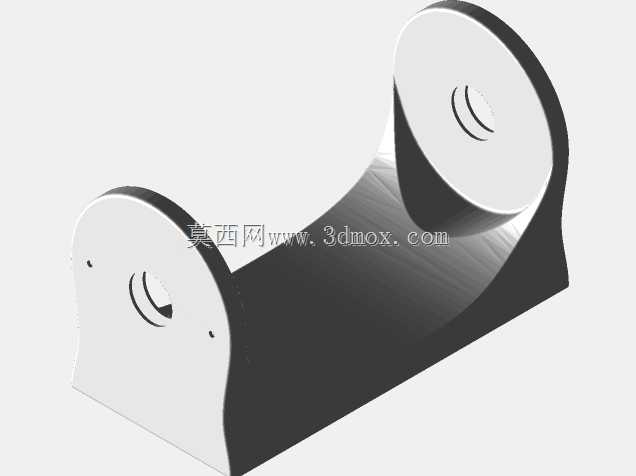

　　支撑主体作为整个结构的承载基础，采用下宽上窄的水滴形落地轮廓，底部接触面做了0.8mm的微凹平面处理，放置在光滑台面时能形成稳定的支撑面，避免抽拉纸巾时出现侧翻或者滑移；主体上部设置了半圆弧的卷纸容纳腔，腔体内径适配常规标准卷纸的外径尺寸，预留了足够的转动间隙，确保纸卷在腔体内可以顺畅转动，不会出现卡滞。侧端的黄色圆形部件是整个结构的锁止结构，采用插拔式卡扣设计，装入纸卷时可以将该部件取下，放入卷纸后将卡扣卡入主体侧端的定位槽，即可对纸卷的轴向位置进行限位，避免抽纸过程中纸卷从侧端滑出，同时该部件与纸卷的纸筒芯端面接触，接触位置做了低摩擦的圆弧过渡，不会因为接触阻力过大导致纸卷转动不畅。

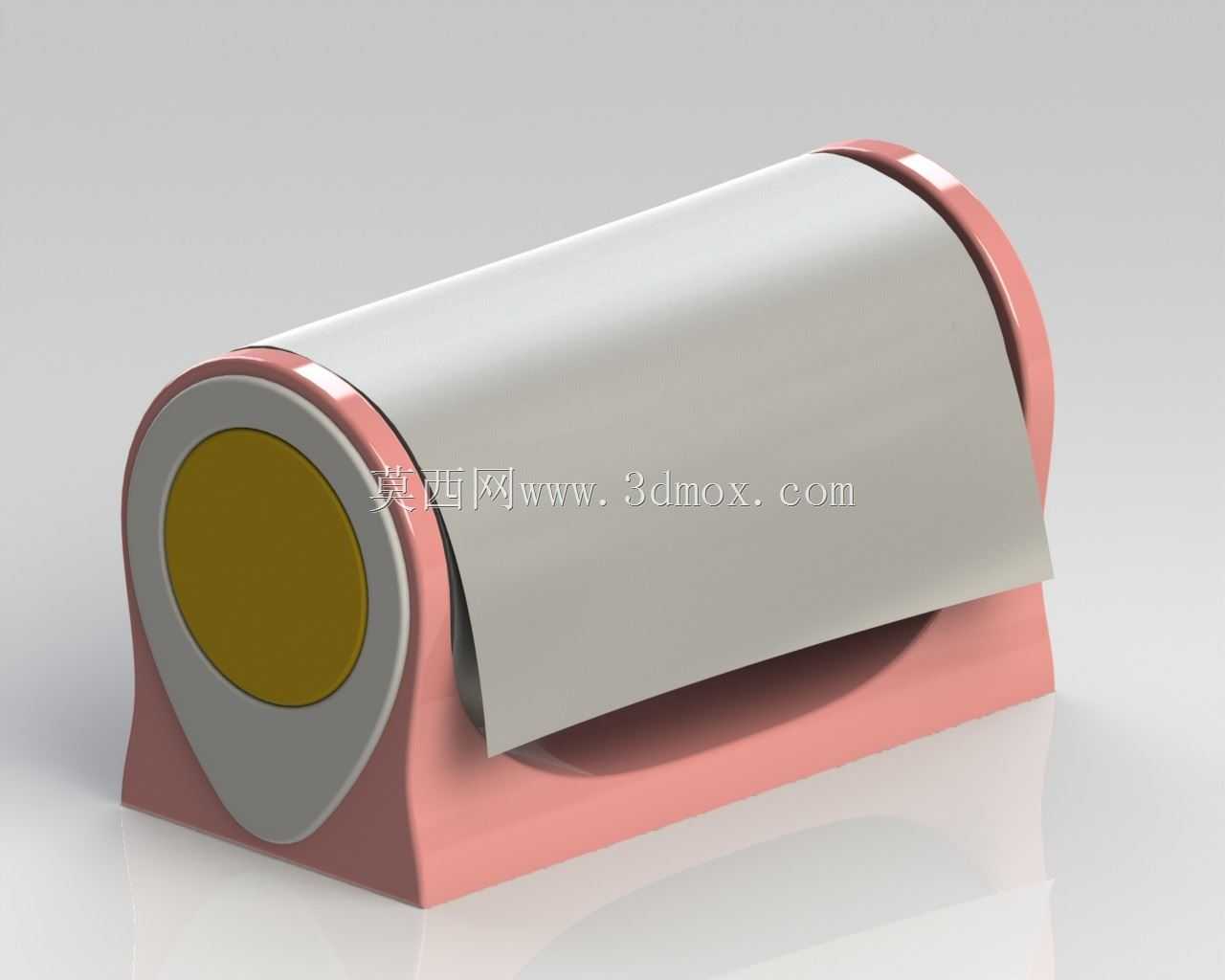

　　白色蛋形弧面盖板通过胶水粘接固定在主体上部的对应安装位，盖板的弧面弧度与整体蛋形轮廓保持一致，既可以遮挡上部裸露的纸卷，减少灰尘落在纸面上，同时盖板的下边缘与纸卷表面保留了2mm的均匀间隙，不会因为盖板压合过紧导致抽纸时阻力过大，抽出的纸巾可以从盖板与主体前部的预留缝隙中顺畅拉出，抽拉过程中纸巾的断裂位置刚好停留在缝隙处，方便下次取用。从安装边界来看，整个产品的整体长度适配常规100mm宽度的家用卷纸，放置在台面上的占地面积仅相当于一个普通马克杯的底座大小，不需要额外的安装空间，也不需要对墙面或者台面进行打孔破坏，可随时根据使用需求挪动位置，适配不同场景的摆放需求。

　　结构设计过程中特意规避了复杂的曲面倒扣，三个部件的注塑模具都可以采用简单的两板模结构，侧抽芯结构极少，能有效降低模具的加工成本与后期维护难度，装配过程中仅需在盖板与主体的粘接位置涂覆专用粘接剂，待固化后即可完成组装，单件产品的装配耗时不超过30秒，适合批量流水线装配作业。实际使用测试中，针对不同克重的卷纸都能实现顺畅抽拉，锁止结构插拔力度适中，不会出现轻易脱落或者难以拆卸更换纸卷的问题，底部支撑的配重经过合理分配，即使单手快速抽拉纸巾，整个支架也不会出现翘边或者移位的情况，弧面盖板的遮挡效果也能避免日常使用中水花、灰尘直接落在纸卷表面，兼顾了实用性与外观的创意性，既可以作为日常家居的桌面收纳配件，也可以作为文创类桌面摆件适配不同的装修风格。
