Redkyte GPS与DJI O3天线集成安装支架

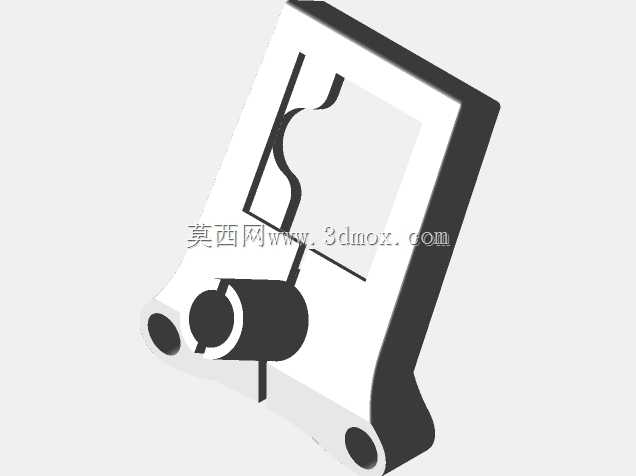

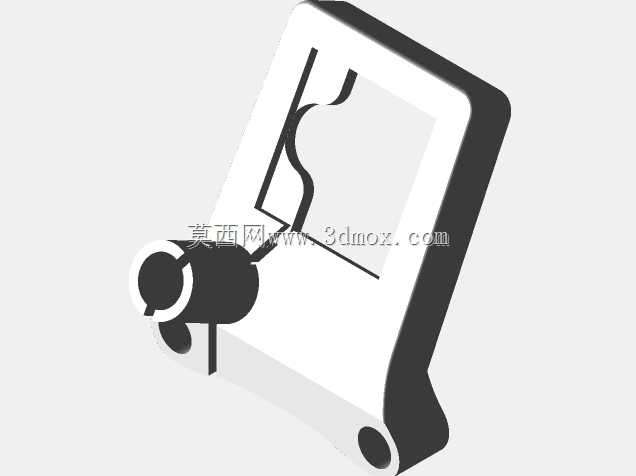

在小型穿越机、航拍无人机的外设加装作业中，多设备零散安装带来的走线混乱、重心偏移、安装位干涉一直是困扰装机调试人员的常见问题，尤其是GPS模块与数字图传天线这两类对安装位置有明确要求的外设，常规独立安装支架往往需要分别在机架上寻找固定点位，不仅占用宝贵的机架安装空间，还容易因为两个部件的突出位置不一致，导致飞行过程中产生额外风阻，甚至在炸机时率先磕碰损坏外设。这款集成式支架的设计初衷，就是将原本需要独立固定的Redkyte XDREI M10Q GPS模块与DJI O3图传天线整合到同一个安装基座上，从根源上减少机架上的固定点位占用，同时统一两个外设的安装高度与突出位置，优化整机的重心分布与气动外形。

从实际装机的适配场景来看，这款支架主要适配使用DJI O3数字图传、搭配M10Q GPS模块的各类三寸至五寸穿越机，以及小型航拍固定翼机型，支架的安装基座预留了标准的20mm孔距安装位，能够直接匹配绝大多数碳纤机架的顶部安装凸台，不需要额外打孔或者修改机架结构，安装时只需要使用两颗M2螺丝就能完成基座固定，相比传统双支架安装减少了一半的固定件用量，也降低了螺丝松动导致外设移位的风险。结构设计上，支架采用了与原厂外设安装位完全匹配的卡扣结构，GPS模块的安装槽完全贴合M10Q模块的外形轮廓，不需要额外使用扎带或者双面胶固定，模块卡入槽位后就能完全限制前后左右的位移，同时槽位底部预留了走线缺口，GPS的连接线可以直接从缺口处伸入机架内部，避免线材外露被螺旋桨打到。

针对DJI O3天线的安装需求，支架设计了两种安装位结构，居中安装位采用TPU柔性材料打印的适配结构，能够牢牢卡住O3天线的圆柱根部，保证天线处于垂直居中的状态，满足常规飞行场景下的图传信号发射需求；偏心安装位则采用刚性更高的V7打印材质制作，适合需要将天线偏移避让摄像头或者其他外设的装机场景，安装位的倾斜角度经过反复调试，能够保证天线在偏心安装时依然保持最优的信号发射角度，不会因为支架倾斜导致信号覆盖范围出现盲区。支架侧边还预留了micro SD卡的插拔缺口，当GPS模块或者图传设备需要插拔内存卡时，不需要拆下整个支架或者外设，直接从缺口处就能完成插拔操作，大幅提升外场调试的效率。

从安装边界尺寸来看，整个支架的整体宽度控制在28mm以内，长度为35mm，安装后突出机架顶部的高度为12mm，不会因为支架过高导致整机重心上移过多，影响飞行的稳定性，支架的所有边角都做了R2的圆角处理，没有尖锐的凸起，在炸机磕碰时能够通过自身的形变吸收一部分冲击力，减少外设受到的刚性冲击，同时也避免尖锐边角划伤线材或者其他设备。走线空间的设计上，支架内部预留了3mm的走线槽，GPS和天线的连接线都可以收纳在槽内，顺着支架的安装基座直接引入机架内部，不会出现线材外露晃动的情况，也减少了飞行过程中线材产生的风阻。

在实际装机测试中，这款集成支架相比传统的独立安装方案，能够减少约4g的整体安装重量，别小看这几克的重量，对于对重量极其敏感的穿越机来说，减少顶部的重量能够有效降低整机的转动惯量，提升飞行动作的响应速度，同时统一的安装位置也让整机的外观更加整洁，没有多余的突出结构，在穿缝飞行或者复杂地形飞行时，能够减少支架挂到障碍物的概率。针对不同的装机需求，支架的两个天线安装位可以根据实际的设备布局灵活选择，不需要额外修改支架结构，不管是正X机架还是长X机架，都能找到合适的安装角度，保证GPS搜星效果与图传信号强度不受影响。材料选择上的差异化设计也充分考虑了不同部位的受力需求，天线根部的柔性结构能够吸收飞行过程中的震动，避免震动传递到天线导致信号出现波动，而基座部分的刚性结构则保证了整个支架的安装强度，在大机动飞行或者剧烈震动的情况下不会出现支架变形、外设移位的问题。
