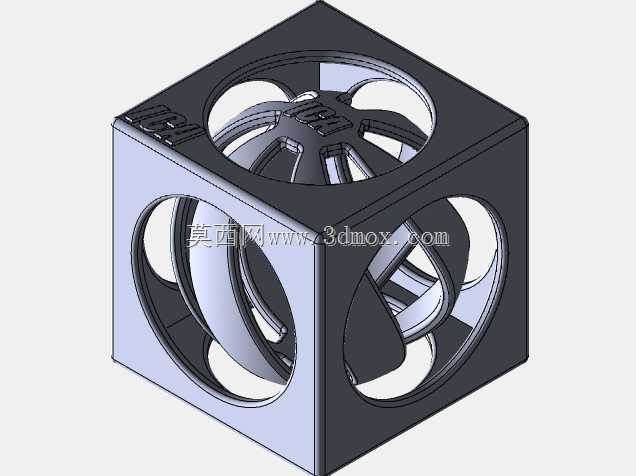

立方体嵌套镂空螺旋球体结构件

在流体控制领域的阀类构件设计中，这类嵌套式镂空螺旋结构常作为阀芯原型的创意验证载体，也可用于教学场景下的空间机构运动演示，帮助设计人员理解多曲面嵌套结构的运动干涉边界与流体过流特性。从实际应用场景看，该结构可拓展用于低压流体管路的导流阀芯，镂空的曲面通道能够在流体通过时形成旋流效果，降低管路内的紊流冲击，也可作为小型设备的散热通风构件，利用螺旋曲面引导气流形成定向旋流，提升换热效率。

从结构设计思路来看，该构件采用外方内球的嵌套布局，外部为正立方体框架，六个面均开设圆形通孔，既保证了外部安装基准的平面度要求，也为内部球体的活动预留了观察与流体通过的通道。内部的螺旋球体采用多曲面镂空设计，相邻螺旋肋条之间的间隙均匀，在建模过程中需要严格控制曲面的曲率连续性，避免出现应力集中的锐角棱边，所有棱边均做R0.5的圆角过渡，既提升了构件的结构强度，也减少了流体通过时的阻力。

外形尺寸方面，外部立方体可根据实际安装场景调整边长，常规验证版本的立方体边长可设定为100mm，六个面的圆形通孔直径为70mm，通孔边缘与立方体棱边的最小壁厚保持在5mm以上，保证外部框架的结构刚性，避免安装紧固时出现框架变形。内部螺旋球体的最大直径为80mm，与外部立方体的内壁间隙保持在2mm，既保证球体在框架内的活动自由度，也避免间隙过大导致的流体泄漏或结构晃动。螺旋肋条的厚度均匀设置为3mm，在保证结构强度的同时最大化镂空区域的过流面积，肋条的螺旋升角设置为45度，能够在流体通过时形成稳定的旋流效果，也可根据实际的流体工况调整螺旋升角，适配不同的流速与压力要求。

安装边界上，外部立方体的六个平面均可作为安装基准面，可通过法兰连接或卡箍连接的方式固定在管路或设备壳体上，安装时需要保证立方体的中心轴线与管路轴线重合，避免内部球体出现偏磨。由于内部球体为活动嵌套结构，安装过程中需要避免硬物敲击立方体框架，防止框架变形导致内部球体卡滞。在材料选择上，若用于流体控制场景，可选用304不锈钢或PTFE材质，既满足耐腐蚀要求，也能降低球体与框架之间的摩擦系数；若用于教学演示或装饰场景，可选用光敏树脂通过3D打印制作，能够精准还原曲面细节，降低制作成本。

从功能特性来看，该结构的核心特点是利用外部立方体的刚性框架为内部螺旋球体提供稳定的运动约束，镂空的螺旋结构既能够实现流体的导流，也可作为机械传动中的万向节原型，通过球体的多自由度转动实现动力的变向传递。在建模过程中，需要先绘制外部立方体的基础框架，通过拉伸切除完成六个面的通孔加工，再以立方体的中心为基准绘制内部球体的轮廓，通过螺旋扫描与曲面切除完成螺旋肋条的构建，最后通过布尔运算完成整体结构的合并，过程中需要反复校验曲面的间隙与壁厚，避免出现建模错误导致的结构缺陷。

在实际的阀类产品开发中，这类嵌套螺旋结构可作为旋塞阀的阀芯改进方案，相比传统的圆柱形旋塞，螺旋球体的过流通道更平滑，流体通过时的压力损失更小，同时多方向的镂空通道能够实现流体的多通路切换，适配多管路的流体分配需求。在结构验证阶段，可通过3D打印制作手板样件，测试球体在框架内的转动灵活性与流体通过时的旋流效果，根据测试结果调整螺旋肋条的厚度与升角，优化过流效率与结构强度的平衡。
