兼容款蝴蝶式折叠练习刀具结构设计

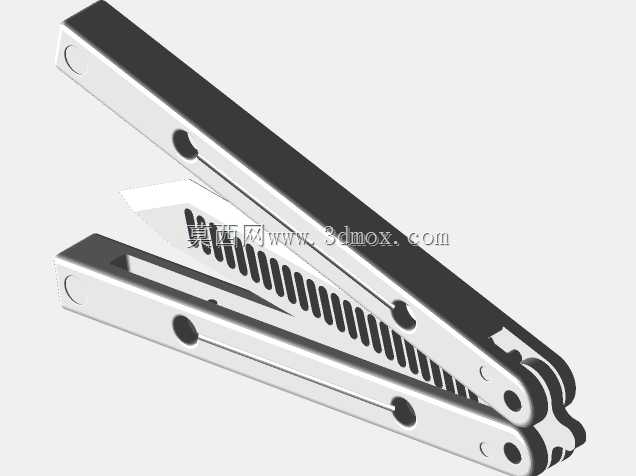

　　本次设计的折叠式练习刀具，主要面向刀具操作练习、户外便携备用工具场景开发，整体采用双柄铰接翻转结构，区别于常规折刀的单轴锁定逻辑，通过两侧对称手柄的绕轴翻转实现刀具的收纳与展开，在展开状态下双柄贴合形成握持段，收纳状态下刀刃完全被两侧手柄包覆，避免外露刃口造成意外划伤，适配无锁定练习场景的安全需求。从结构设计逻辑来看，整体采用对称式布局，两侧手柄主体采用等厚板材加工，手柄内侧预留刀刃收纳槽，槽体深度与刀刃厚度完全匹配，收纳状态下刀刃完全嵌入槽内无突出，手柄外侧做圆弧倒角处理，握持时贴合手掌轮廓，长时间握持不会产生硌手的压痕。

　　铰接部位采用双轴点设计，靠近柄尾的主轴承担手柄翻转的核心转动功能，轴孔配合采用间隙配合公差，转动过程无卡滞同时不会出现过大旷量，靠近柄身中部的定位凸点配合刀刃根部的限位槽，在展开状态下实现手柄与刀刃的位置限定，避免操作过程中手柄意外翻转。刀刃部分采用无开刃的练习款结构设计，刃部做等厚平面处理，表面开设等距排列的减重槽，在保证整体结构强度的前提下降低整体重量，减重槽的边缘做R0.5的圆角处理，避免操作过程中剐蹭手部。刀刃根部的铰接孔与主轴采用过渡配合，保证刀刃转动过程中的同轴度，避免转动时出现偏摆。

　　从安装边界与尺寸适配来看，收纳状态下整体长度控制在130mm以内，展开状态下总长度为230mm左右，手柄宽度为22mm，厚度为12mm，整体尺寸适配常规裤兜、工具包的收纳空间，不会占用过多储物位置。铰接轴采用标准圆柱销配合卡簧固定，拆装维护时仅需用尖嘴钳取出卡簧即可完成全部零件的拆解，便于日常清理缝隙内的灰尘与杂物，维护门槛极低。兼容性设计上，整体铰接孔位、手柄轮廓尺寸与同系列v3.5版本的练习刀具完全匹配，现有同版本产品的替换手柄、配重配件均可直接安装使用，无需额外打孔或修配，用户可根据自身握持习惯更换不同材质、不同重量的手柄配件，适配不同操作手感的需求。

　　手柄表面做防滑纹理处理，靠近柄尾的位置开设挂绳孔，可搭配挂绳使用避免操作时脱手飞出，提升练习过程中的安全性。从实际使用场景来看，该结构除了作为操作练习道具外，也可作为户外便携的辅助工具，搭配开刃版本的刀刃组件即可完成裁切绳索、包装开箱等日常轻量作业，双柄包覆的收纳结构相比常规折刀的侧开结构，收纳状态下的外形更加规整，没有突出的开刀钮或背夹，放在口袋内不会勾挂衣物面料。结构强度方面，手柄板材选用2mm厚度的不锈钢材质，刀刃部分选用3mm厚度的同材质板材，整体展开状态下的握持段可承受50N的横向弯折力，不会出现铰接部位变形或手柄断裂的问题，满足日常练习与轻量使用的强度需求。转动部位的配合间隙控制在0.1mm以内，长期使用后不会出现明显的旷量，铰接部位可定期添加少量润滑脂降低转动阻尼，提升操作的顺滑度。整体结构没有采用复杂的异形曲面，所有零件均可通过线切割、激光切割等常规钣金加工工艺完成生产，加工成本低，零件一致性容易控制，适合小批量定制生产。
