锂电池USB充电式LED手电结构设计

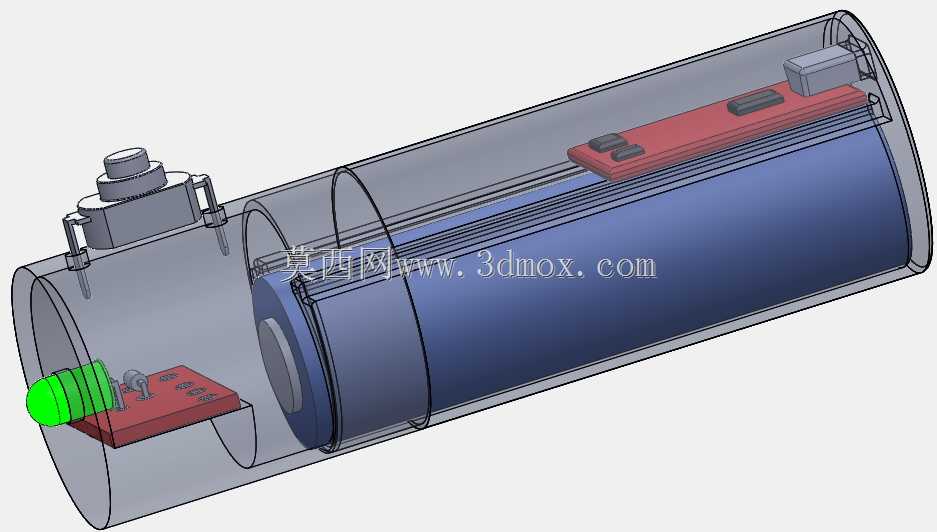

　　这款手持照明装置的结构设计，最初瞄准的是居家夜间短时低亮度照明场景，解决起夜时开启主灯亮度骤升刺激视觉、惊扰同住人员的痛点，同时也可作为临时检修、狭小空间探查的辅助照明工具，适配日常居家、户外露营临时补光、设备维保局部照明等多类低照度照明需求。从结构布局来看，整体采用圆筒形同轴装配方案，外壳做半透明可视化设计，可直接观察内部电芯、电路板的装配状态与运行情况，筒身外径控制在常规成年人单手握持的舒适尺寸区间，长度适配单节圆柱型锂电芯的安装空间，尾部预留充电接口安装位，头部设置LED发光组件与聚光结构，所有内部元器件沿筒身轴线依次排布，最大限度压缩径向尺寸，保证握持手感的同时，避免内部走线弯折干涉。

　　功能层面，该手电采用单节锂电池供电，集成USB充电模块与电池管理系统，无需额外配置专用充电器，通过常规USB接口即可完成补能，电池管理系统可实现过充、过放、过流保护，避免电芯异常损坏，提升使用安全性；LED发光端可根据使用需求更换不同发光颜色的灯珠，其中红色发光模式下光线柔和，不会造成视觉暗适应能力快速下降，适合夜间短时使用，不会在关闭照明后出现短暂视觉盲区，也不会因光线过强影响周边休息人员。电路设计上，仅需在回路中串联150至200欧姆的限流电阻，即可将LED工作电流控制在额定范围内，避免灯珠过流烧毁，电路结构简单可靠，故障排查难度低，适合手工组装与后期维护。

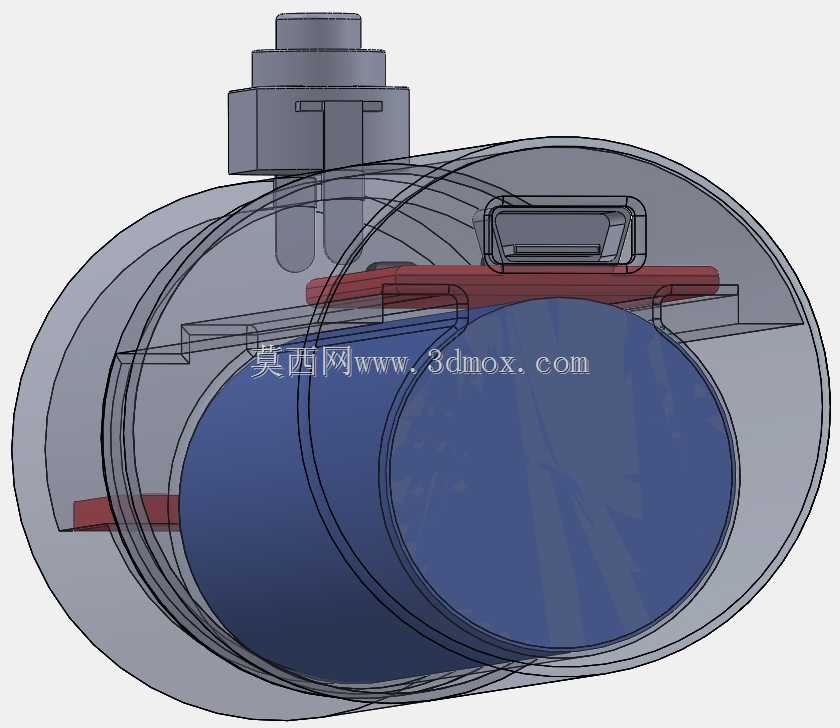

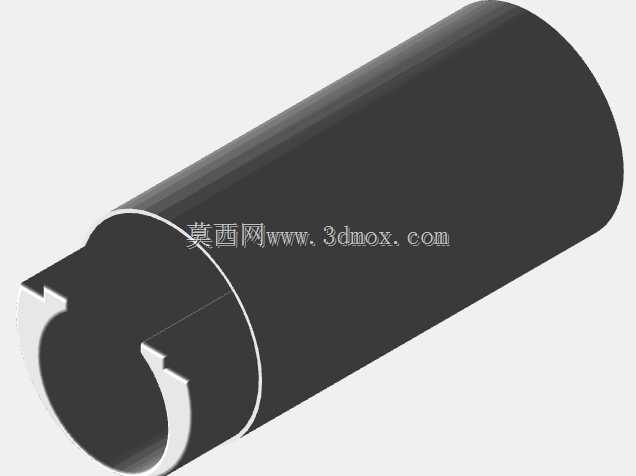

　　装配逻辑上，整灯采用模块化分块设计，核心功能件分为头部发光模块、中部电芯仓、尾部充电与控制模块三个部分，各模块之间通过接插件实现电气连接，无需复杂焊接工序即可完成组装；头部发光模块包含LED灯珠、限流电阻、小型穿孔板，通过卡扣结构固定在筒身前端，预留的透镜安装位可根据需求加装聚光透镜调整照射角度；中部电芯仓设置有电芯限位卡槽，避免电芯在筒身内晃动移位，仓壁预留走线槽，连接前后模块的导线可嵌入槽内，避免装配时被壳体挤压破损；尾部模块集成USB充电接口、控制开关与电池管理系统电路板，开关按键突出筒身表面0.8mm，按压行程清晰，盲操作即可完成开关控制，充电接口处设置有简易防尘塞，避免日常使用中灰尘、水汽进入接口造成接触不良。

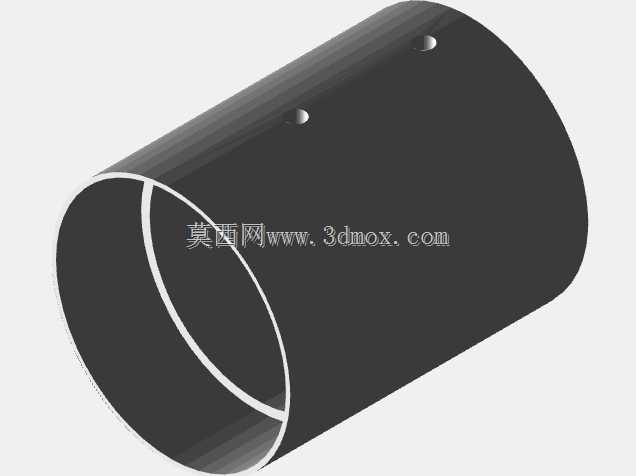

　　设计过程中充分考虑了手工制作的可行性，除印刷管、小型穿孔板、USB单节电池管理系统这三类标准外购件外，其余结构件均可通过常规3D打印或简易机加工方式制作，无需开模，大幅降低了小批量制作与个人DIY的成本；筒身壁厚控制在1.2mm，既保证了结构强度，避免日常跌落造成壳体开裂，又最大限度控制了整灯重量，长时间握持不会产生明显的负重感。安装边界方面，整灯无额外外置固定结构，完全适配手持使用场景，尾部可平整放置在水平台面，作为临时立式小夜灯使用，放置时重心位于筒身轴线中下部，不会出现倾倒问题；各零部件的装配公差控制在0.2mm以内，既保证组装时的顺畅度，又不会出现零部件松动晃动的问题，内部所有带电部件均与外壳保持足够的安全间隙，避免出现短路风险。从实际使用验证来看，该结构的手电在满电状态下可支持低亮度LED连续照明数小时，完全满足夜间短时使用的需求，USB充电模式适配充电宝、电脑USB口、手机充电头各类常见供电设备，补能便捷性远高于传统干电池手电，红色发光模式在夜间使用时，既可以照亮脚下1-2米范围的路面，又不会产生刺眼的光污染，非常适合居家起夜、帐篷内夜间照明等场景。
