3D打印优化型充气护舷结构设计

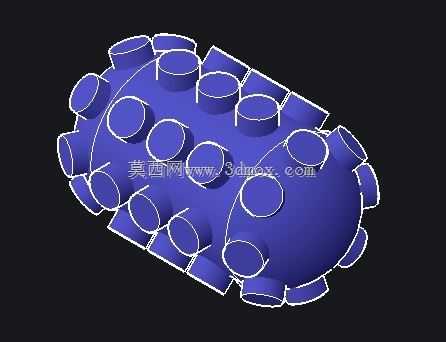

　　在港口靠泊、船舶舷侧防护、水上作业平台防撞的实际工况里，护舷是承担冲击能量吸收、避免刚性结构直接碰撞损伤的核心缓冲部件，传统橡胶护舷存在成型周期长、小批量定制成本高、局部磕碰损坏后整体更换浪费的问题，这款针对3D打印工艺优化的充气护舷结构，刚好适配小批量定制、快速验证、特殊工况适配的使用需求。从结构设计逻辑来看，整体采用椭球形主腔体构型，相比圆柱形护舷，椭球面在不同角度的碰撞接触过程中，都能保持更大的接触面积，避免局部应力集中导致的结构破损，外表面均匀排布的柱状凸起结构，一方面在碰撞发生时可以通过自身的弹性形变率先吸收第一波冲击能量，另一方面也能在护舷贴附安装时，预留出足够的充气膨胀余量，避免充气后外形鼓胀超出安装边界。

　　设计阶段针对1:125的缩比验证场景做了公差适配，将打印成型的最小误差控制在0.5毫米以内，不管是做流体冲击模拟的缩比样件，还是小尺寸作业场景的实装使用，都能保证结构尺寸的一致性，不会因为打印层厚导致的尺寸偏差影响安装贴合度。实际应用中，这类护舷除了船舶靠泊场景，还可以用在小型水上无人设备的舷侧防护、码头临时泊位的防撞缓冲、水上施工平台的边缘防护，甚至可以适配小型游乐设施的缓冲防撞场景，相比传统实心缓冲件，充气式的结构重量更轻，安装时不需要额外的重型吊装辅助，单人即可完成固定作业，缓冲行程也更长，在同等冲击载荷下，传递到被保护结构上的反作用力更小，能有效降低刚性结构因为冲击产生的疲劳损伤。

　　结构细节上，外表面的柱状凸起采用等壁厚设计，每个凸起的腔体都和主腔体连通，充气时各个凸起的气压保持一致，不会出现局部压力过高导致的鼓包破损，凸起的排布密度经过碰撞接触模拟验证，不管是正向垂直碰撞还是侧向斜向碰撞，都至少有三个以上的凸起接触碰撞面，保证受力均匀分散，不会出现单点受力过大的情况。安装边界方面，椭球主体的长轴、短轴尺寸比例经过优化，在保证缓冲行程足够的前提下，尽可能压缩了横向占用空间，适合安装空间局促的小型船舶、无人设备舷侧，不需要对原有安装结构做大规模改造，只需要通过绑带穿过凸起之间的间隙即可完成固定，安装维护的门槛极低。

　　针对3D打印工艺的优化点还体现在壁厚的均匀过渡上，整个结构没有出现壁厚突变的位置，打印过程中不需要额外添加支撑结构，打印完成后只需要去除少量打印 raft 即可直接使用，大幅降低了后处理的工作量，同时均匀的壁厚也能保证充气后各个位置的膨胀率一致，不会出现局部壁厚过薄导致的漏气风险。在实际选型适配时，设计人员可以根据具体的冲击载荷需求，调整打印材料的柔性参数，比如使用TPU类柔性材料打印时，可以获得更高的缓冲弹性，适合大冲击载荷的场景；使用稍硬的柔性材料打印时，可以获得更好的结构支撑性，适合安装位置经常发生摩擦的场景。和传统的粘接式护舷相比，这种一体打印成型的结构没有粘接接缝，长期使用不会出现接缝开裂漏气的问题，使用寿命更长，即使单个柱状凸起出现破损，因为主腔体和凸起之间的过渡位置做了缓压结构设计，也不会出现整体快速漏气的情况，能留出足够的维护更换时间。
