按压式双方向联动机械锁止结构件

在轻工自动化装配线、小型工装夹具、精密检测治具这类需要快速触发双向位移的工位上，这类按压触发的联动结构件有着非常高的应用频次，很多需要单次操作完成两个方向锁止或者让位的场景，都能看到这类结构的变体。不同于常规需要两个独立操作手柄分别控制不同方向动作的结构，这个构件仅需要单次按压操作，就能同步完成两个垂直方向上的位移输出，省去了分步操作的步骤，在需要快速装夹、快速避让的工位上，能有效压缩单次操作的时长，提升工位的作业效率。

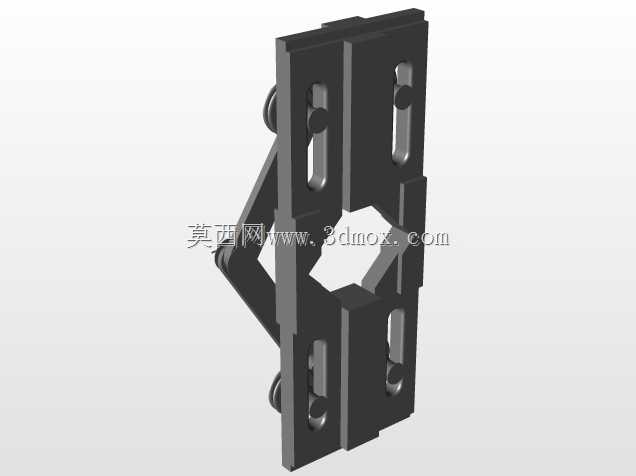

从结构设计逻辑来看，整个构件采用对称式的框架布局，主体承载部分为两块平行设置的立式板件，板件上预留了长圆形的滑移导向槽，槽内的圆柱销作为滑移副的承载件，既承担滑动导向的作用，也作为力传递的铰接点。中间的菱形镂空区域是核心的力转换结构，按压触发端的力通过斜向的支撑臂传递到两个方向的滑移销上，将单一方向的按压力分解为两个垂直方向的同步位移，斜臂的角度经过反复校核，既保证按压行程内两个方向的位移量满足使用需求，也避免出现传动死点，确保按压过程中力的传递顺畅，不会出现卡滞。

安装边界上，整个构件的外轮廓为规整的矩形立式结构，背部为平整的安装基准面，可以直接通过螺栓固定在工装基板或者设备的安装立板上，不需要额外设计转接安装座，降低了配套安装的设计成本。两侧的导向槽精度直接决定了动作的顺畅度，建模过程中槽的宽度与滑移销的配合间隙控制在0.02-0.05mm之间，既保证滑动过程无旷量，也不会因为间隙过小出现热胀卡滞的问题。构件上的铰接孔位置公差控制在±0.01mm，确保两侧的支撑臂动作同步，不会出现一侧动作滞后导致的别劲问题。

实际使用场景中，这类结构常被用在小型工件的快速装夹治具上，按压一次即可同时完成工件侧向定位和竖向压紧的动作，相比传统的螺旋压紧或者偏心压紧结构，操作力更小，动作行程更短，适合小尺寸零件的批量装配作业。在一些需要快速让位的检测工位上，该结构也可以作为避让机构使用，按压后两个方向的定位销同时收回，方便检测完成的工件快速取出，不需要分别操作两个让位手柄，减少操作步骤。

设计过程中需要重点关注几个受力点的强度，斜向支撑臂与主体板件的铰接位置是应力集中区域，建模时在铰接位置做了圆角过渡处理，避免长期反复按压出现应力断裂。滑移销的材质建议选用耐磨性较好的轴承钢，表面做淬火处理，降低长期滑动过程中的磨损量，延长构件的整体使用寿命。按压端的接触位置做了圆弧过渡，避免按压操作时出现锐角割手的问题，同时也能保证按压力的方向始终垂直于触发面，减少分力损耗。整个结构没有额外的弹性件，依靠结构本身的几何形状实现力的方向转换，相比带弹簧的复位结构，故障率更低，在粉尘或者少量油污的工况下也能稳定工作，不需要频繁的维护清理。
