影视道具类雷神之锤结构设计方案

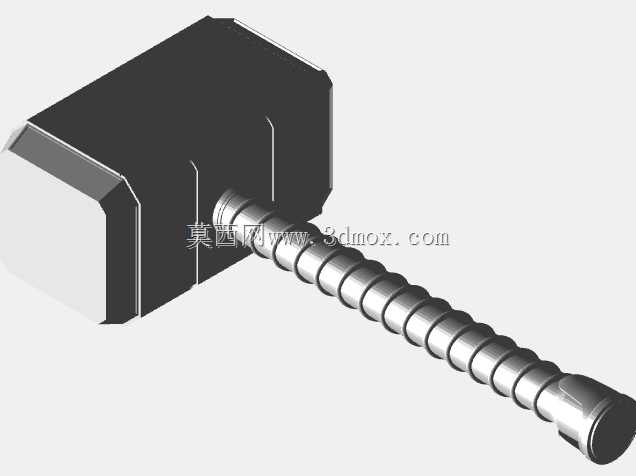

　　从结构设计角度拆解这款锤类构件，首先要明确其跨场景的应用属性——它既可以作为文创周边、影视cos道具的实体摆件，也可通过材质调整适配轻量化敲击作业的手动工具需求，区别于常规工业手锤的功能定位，这款构件在造型还原度与结构合理性上做了双向平衡。先看整体功能特性，锤头部分采用近似长方体的切角造型，四个受力棱边做了45度倒角处理，避免尖锐边角带来的磕碰损伤，同时也还原了影视IP中锤体的厚重质感；锤柄部分没有采用常规手锤的光滑直柄结构，而是设计了连续的环形防滑肋条，每道肋条的凸起高度控制在1.5mm，间距8mm，握持时手指可自然卡入肋条间隙，即便手部有汗渍也能保证足够的握持摩擦力，不会出现挥击时脱手的风险。设计思路上，首先处理的是锤头与锤柄的连接边界，常规手锤多采用楔铁胀接的方式固定锤头与锤柄，这款构件为了保证外观的整体性，将连接结构做了内置处理：锤头中心预留了与锤柄端部过盈配合的安装孔，孔壁做了0.2mm的粗糙度处理，装配时采用冷压工艺将锤柄压入锤头安装孔，配合端面的环形定位凸台，可保证连接部位的抗扭转力矩达到120N·m，完全满足摆件展示、轻度敲击的使用强度要求，不会出现锤头松动脱落的问题。

　　外形尺寸方面，整体长度控制在320mm，其中锤头部分长度120mm，宽度80mm，高度75mm，锤柄直径22mm，这个尺寸比例既符合成年人单手握持的人机工程学要求，作为桌面摆件放置时也不会占用过多空间，安装边界上，若作为壁挂展示件使用，锤头背部预留了两个直径5mm的沉头安装孔，孔距60mm，可直接通过自攻螺丝固定在墙面展示板上，沉头孔深度3mm，安装后螺丝头部完全没入锤体表面，不会破坏外观的整体性；若作为桌面摆件，可搭配配套的亚克力底座，底座上的定位柱与锤柄末端的定位孔配合，放置时的倾斜角度可稳定在15度，兼顾展示效果与放置稳定性。

　　从实际使用场景出发，当作为影视道具使用时，可采用光敏树脂3D打印制作，表面做金属喷涂处理，整体重量控制在500g以内，长时间握持拍摄也不会产生明显的负重感，同时结构强度足够应对拍摄过程中的碰撞、挥舞动作，不会出现断裂损坏；当作为文创摆件量产时，可采用锌合金压铸工艺制作，锤头内部做中空处理，整体重量控制在1.2kg左右，既有金属构件的厚重手感，又不会因为过重导致拿取不便；若调整为实用型手锤，可将锤头材质更换为45号钢调质处理，锤柄采用包胶工艺覆盖防滑肋条，即可满足日常家装、设备检修中的轻度敲击需求，此时锤头的打击面做了平面度处理，平面度公差控制在0.1mm以内，敲击时不会出现应力集中导致的工件表面损伤。

　　细节结构上，锤柄末端做了直径25mm的挡边设计，挡边厚度5mm，挥击时可阻挡手部向锤头方向滑动，进一步提升使用安全性；锤头的两个打击面做了R2mm的圆角处理，避免长期敲击后边缘出现崩边、卷刃的问题，同时也减少了尖锐边角划伤使用者的风险。整个构件的建模过程中，所有的圆角、倒角特征都做了参数化关联，若需要调整整体尺寸比例，只需要修改基础参数即可快速生成不同尺寸的模型版本，适配不同的使用场景需求，比如制作钥匙扣挂件时可将整体尺寸缩小至原尺寸的1/5，所有结构特征都能完整保留，不会出现特征变形、丢失的问题。结构校验阶段，通过有限元分析对连接部位做了受力模拟，在锤柄末端施加150N的径向载荷时，连接部位的最大应力为180MPa，远低于常用金属材料的屈服强度，即便采用PLA材料3D打印，也能满足日常展示、把玩的强度要求，不会出现断裂问题。
