便携式手动管材切割作业工具结构设计

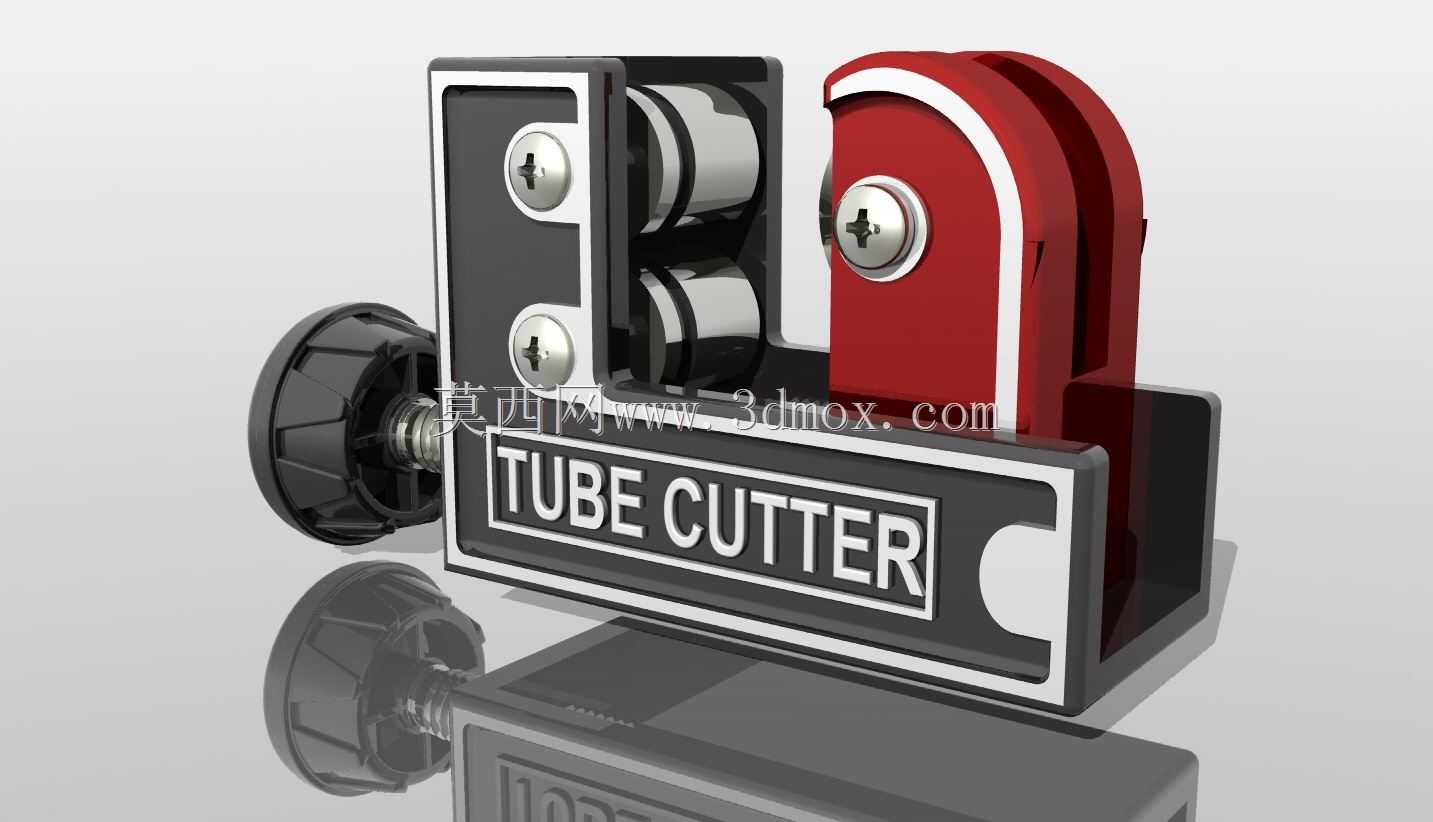

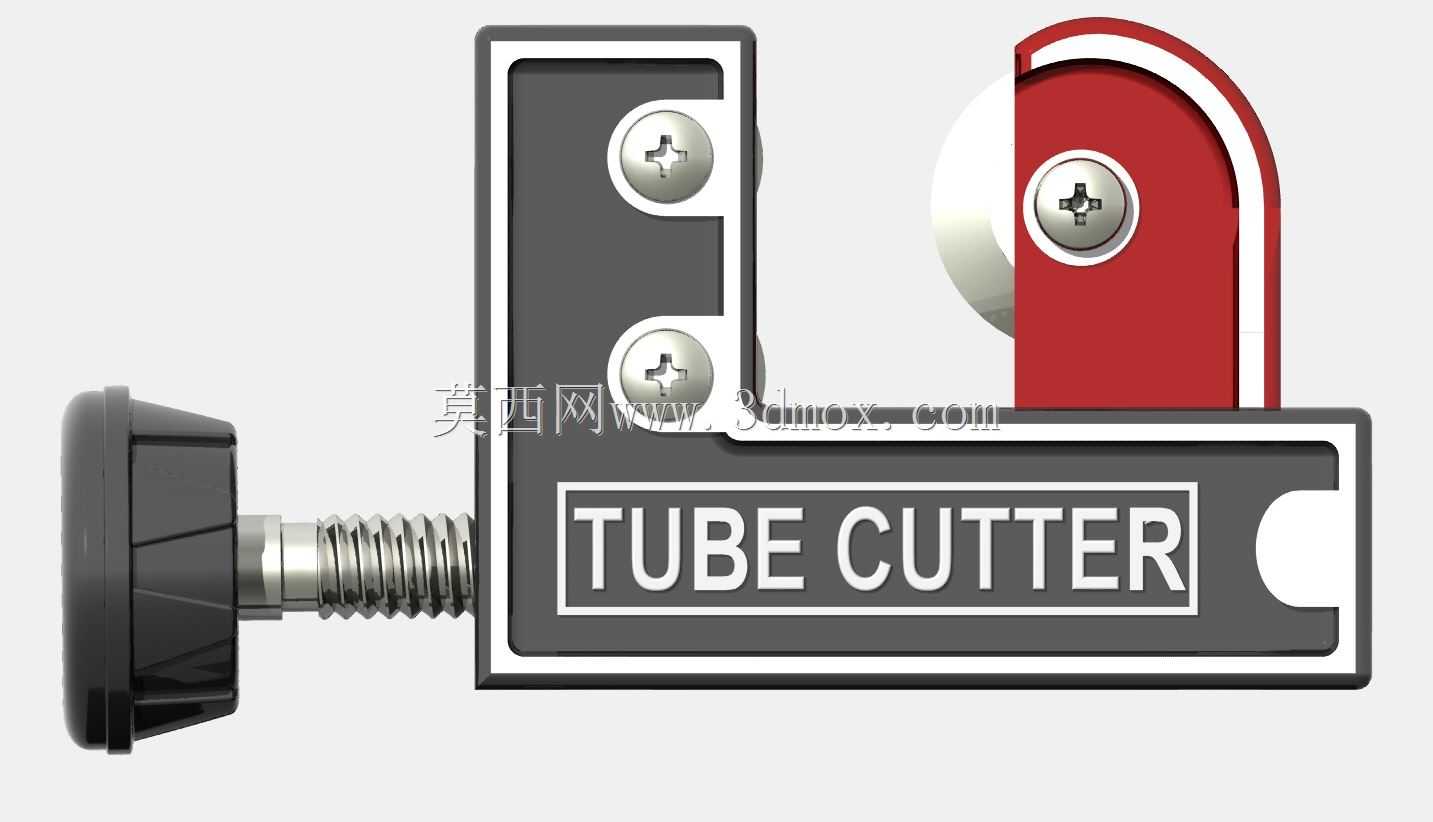

　　在民用水电安装、小型设备管路维保、制冷系统铜管布设、家装给排水施工这类场景里，作业人员往往需要在狭窄空间内完成金属、塑料薄壁管材的定长截断，大型台式切管设备无法进场，普通钢锯切割不仅断面毛刺多、切口垂直度难保证，还容易出现管材变形的问题，这类手动管切割器就是针对这类零散、小空间作业需求设计的专用工具。从结构设计逻辑来看，这款工具采用了滚轮夹持进给加旋转切割的经典方案，主体框架为一体式冲压成型的刚性支座，一侧设置两个平行布置的支撑滚轮，滚轮表面做了适配圆管外壁的弧形凹槽，作业时两个滚轮贴合管材外壁形成稳定的两点支撑，避免切割过程中管材偏移；另一侧安装带旋转进给旋钮的切割轮组件，切割轮采用硬质合金材质，刃口做了小角度磨制，既保证切割时的切入能力，又能减少切割过程中对管材端口的挤压变形。实际作业时，先旋转尾部的进给旋钮将切割轮与支撑滚轮的间距调整到大于待切管材外径，将管材卡入支撑滚轮与切割轮之间的工位，缓慢旋紧进给旋钮让切割轮轻轻抵在管材待切割位置的外壁，确认切口位置对准标记线后，绕管材轴线方向匀速转动整个切割器，每转动一到两圈就小幅旋紧进给旋钮，让切割轮逐步切入管壁，直到管材完全被截断，整个过程不需要施加过大的轴向力，靠滚轮的滚动贴合就能保证切口的圆度与垂直度，切割完成的端口毛刺极少，多数情况下不需要额外打磨就能直接进行后续的管件连接作业。

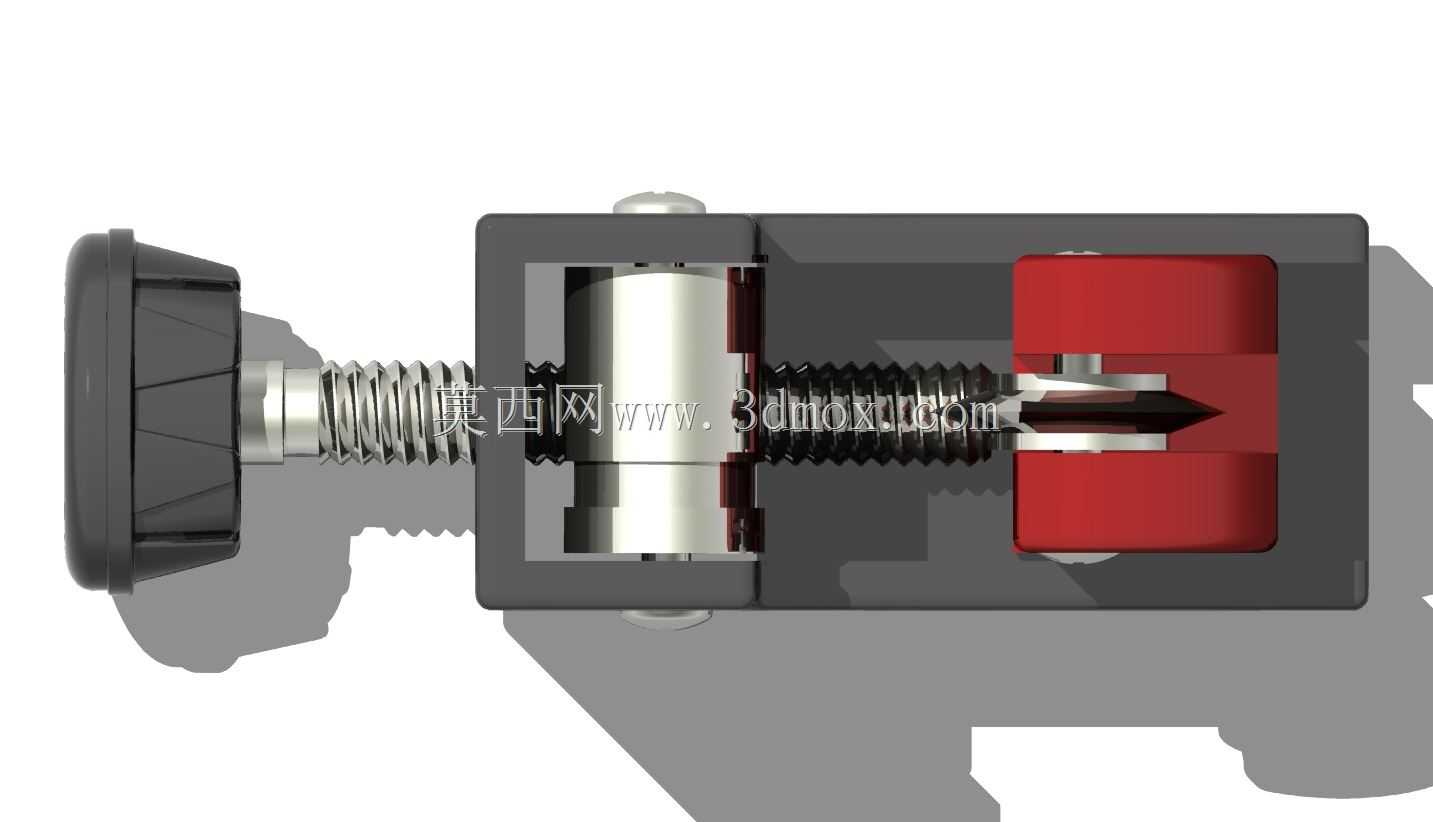

　　从结构细节来看，这款切割器的支撑滚轮采用销轴铆接固定在框架上，滚轮与销轴之间预留了合理的转动间隙，同时做了耐磨处理，长期使用不会出现卡滞问题；切割轮组件的进给螺杆采用梯形螺纹设计，具备良好的自锁性能，进给过程中不会因为切割反力出现回退，进给量的控制精度可以达到0.1mm级别，能有效避免进刀量过大导致切割轮崩刃或者管材被挤压变形。外形设计上，工具整体做了紧凑化处理，握持区域贴合人手操作的弧度，即使在墙角、管道井这类操作空间不足10cm的狭窄区域，也能完成整圈旋转切割作业，不需要额外预留大的操作空间；切割轮的安装位置做了嵌入式防护设计，作业过程中操作人员的手部不会直接接触到锋利的刃口，降低了作业划伤的风险。

　　安装与适配边界方面，这款工具不需要额外固定在工作台面上，完全依靠手持操作就能完成切割作业，可适配的管材外径覆盖常规家装与维保场景常用的薄壁管规格，不管是紫铜管、铝塑管、薄壁PVC管还是小直径薄壁不锈钢管，都能通过调整进给行程完成夹持切割，不需要额外更换夹具配件。设计过程中对整体受力做了针对性优化，框架主体的受力区域做了局部加厚处理，在最大进给量下框架的形变量控制在0.05mm以内，不会因为长期受力出现框架张开、夹持偏移的问题；切割轮的更换采用快拆式销轴固定，当切割轮磨损到刃口钝化时，只需要拔出销轴就能完成更换，不需要拆解整个主体结构，现场维保效率很高。

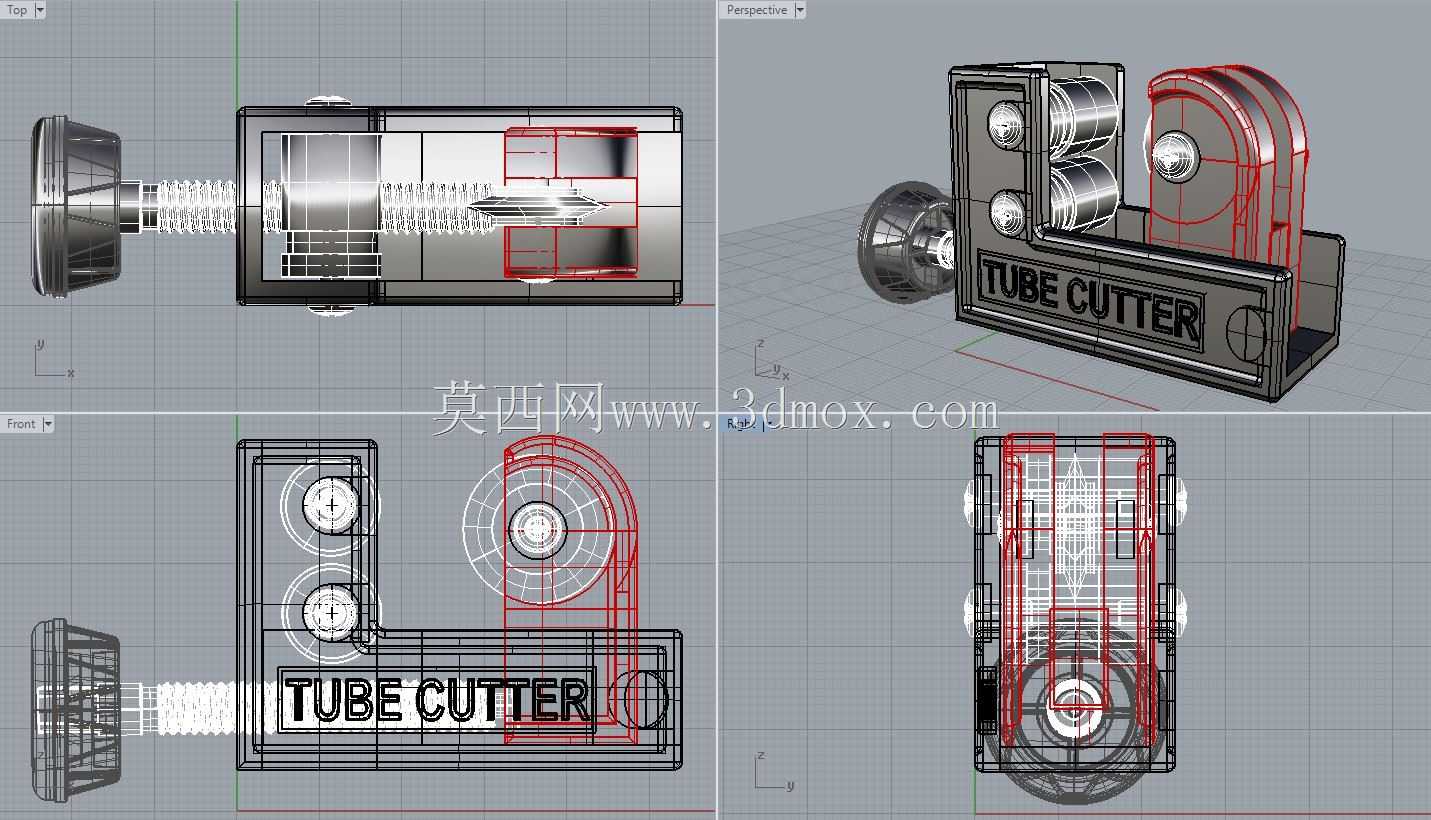

　　不同于电动切割工具需要电源、气源配套，这款手动切割器完全依靠机械结构完成作业，没有电气元件，不存在漏电、卡钻之类的故障风险，在无供电的野外作业、易燃易爆的管路施工场景下也能安全使用，切割过程中不会产生高温火花，也不会有高速切屑飞溅的问题，作业安全性远高于电动角磨机、钢锯之类的替代工具。从实际使用反馈来看，这种结构的管切割器切割出来的端口垂直度偏差可以控制在0.2mm以内，端口椭圆度不超过0.1mm，完全满足卡套连接、热熔连接、粘接连接等各类管路连接方式对端口精度的要求，不会出现因为端口不圆导致的连接渗漏、管件装配不到位的问题。结构建模过程中，所有运动部件都做了干涉检查，进给旋钮旋转到最大行程位置时，切割轮与支撑滚轮之间不会出现硬接触，避免了部件磕碰损坏；所有棱角位置都做了圆角倒钝处理，不会出现锐边划伤操作人员的问题，表面的标识区域做了凹陷式设计，长期使用摩擦也不会导致标识磨损脱落，方便作业人员快速识别工具的规格与适配范围。
