双轴丝杆驱动伺服定位滑台结构

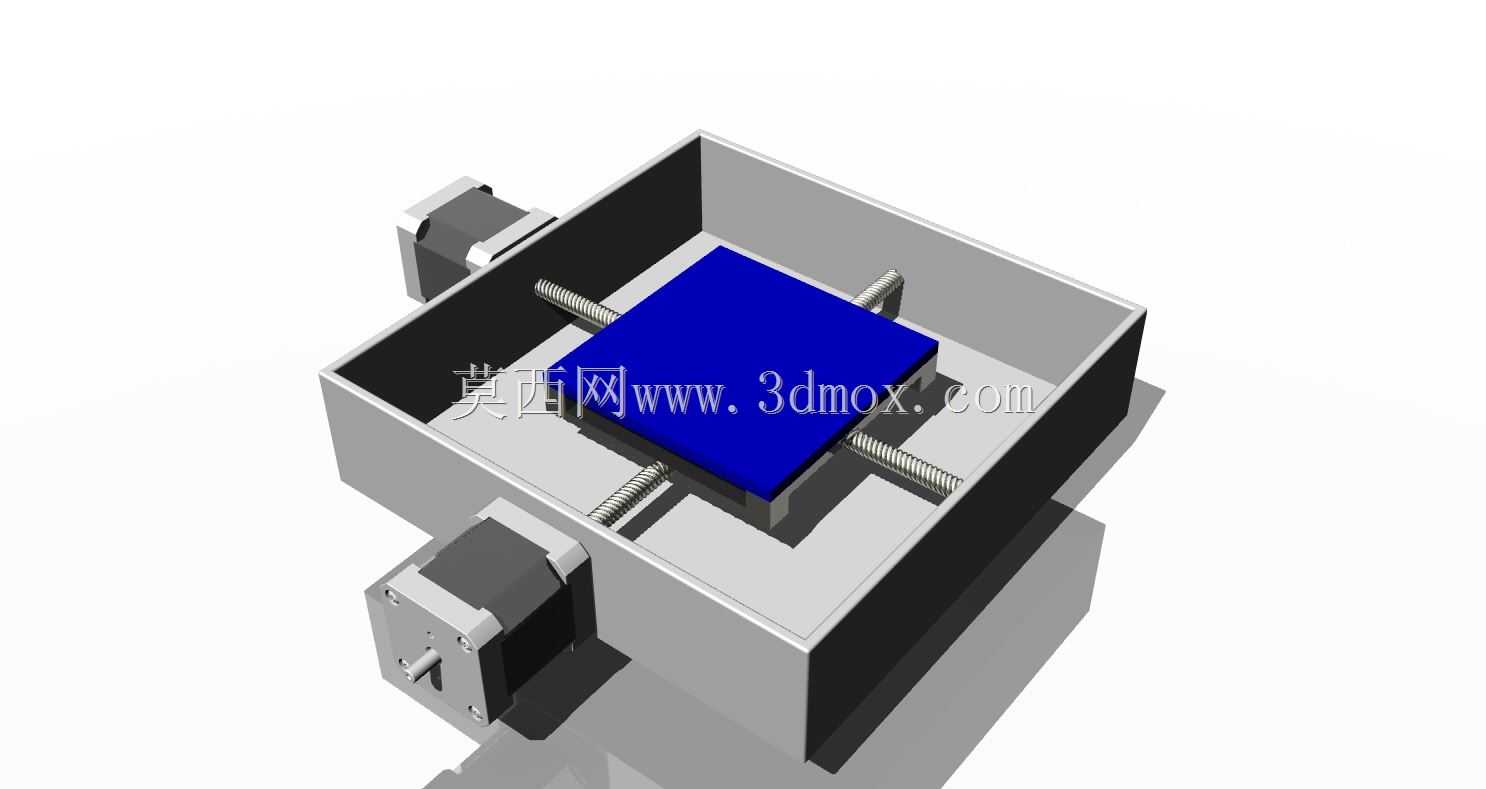

　　这套双轴伺服驱动的滑台结构，核心应用场景覆盖精密点胶工位的工件移位、视觉检测设备的被测件对位、小型自动化装配线的物料精准输送，以及实验室小型测试平台的多位置调整需求，在3C电子零部件组装、小型五金件尺寸检测、生物试剂样本移送这类对重复定位精度有要求的场景中适配性极强。从实际功能来看，该结构通过两个正交布置的伺服动力单元，分别驱动两个方向的丝杆副转动，带动上方的承载平台完成平面内任意坐标点的精准停靠，可承载规则形状的小型工装、待加工工件或者检测探头，单方向的运动行程可根据实际安装空间调整丝杆长度与导轨跨度，适配不同的作业范围需求。

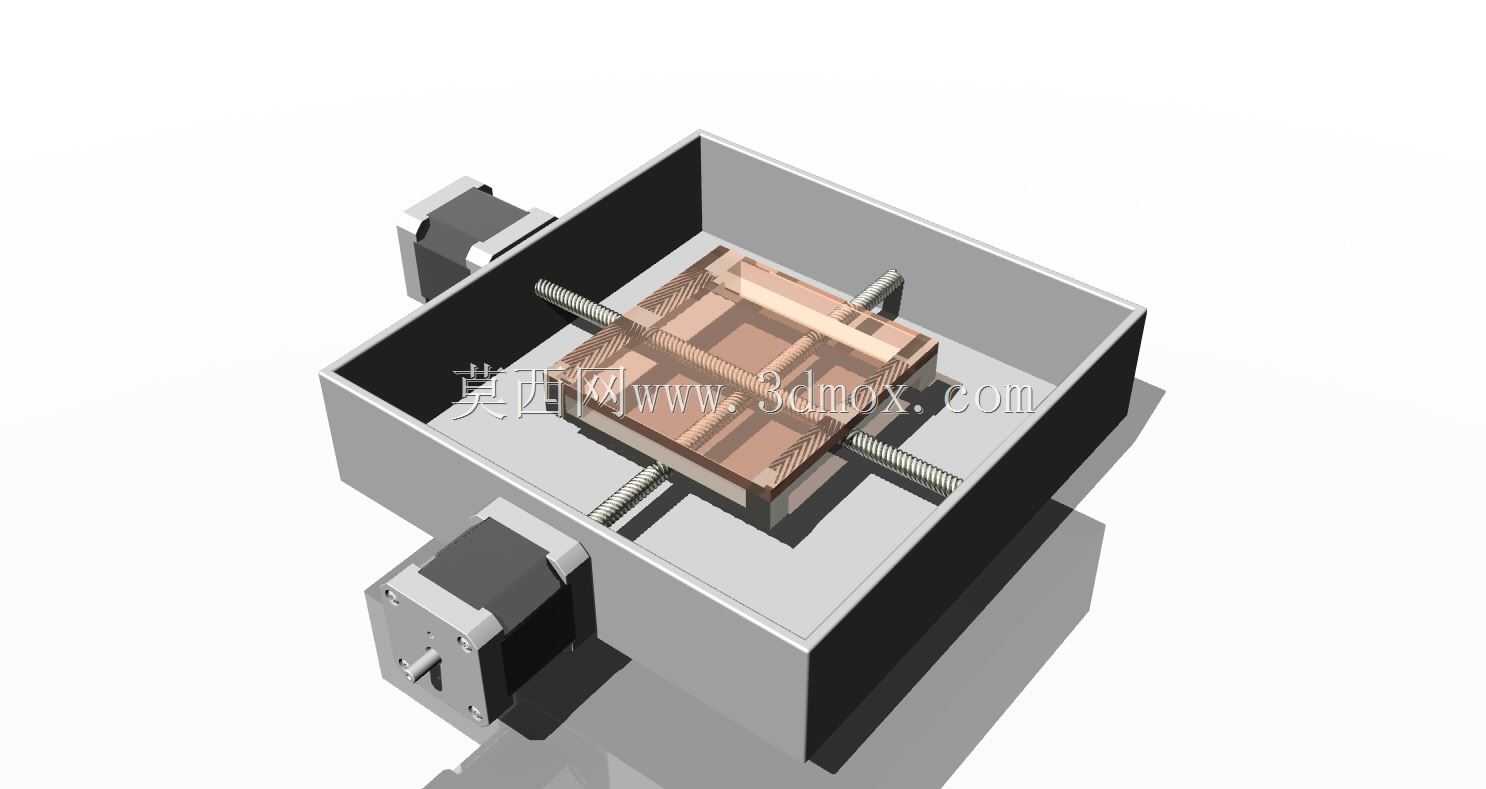

　　设计过程中优先考虑了传动刚性与运动平稳性的平衡，承载平台下方的四个角点均设置了与丝杆配合的螺母座，同时搭配线性导轨作为运动导向，避免丝杆单独承受径向载荷导致的磨损加快与传动精度损失；外围的框式基座采用一体化的折弯拼接结构，既为两侧的伺服动力单元提供了统一的安装基准面，也能在运动过程中阻挡外部碎屑落入传动区域，减少日常维护的清理频次。两个伺服动力单元采用侧装式布局，直接通过联轴器与丝杆端部连接，省去了额外的同步带传动环节，既缩小了整体结构的占用空间，也消除了带传动带来的回程间隙，提升了重复定位的精度表现。

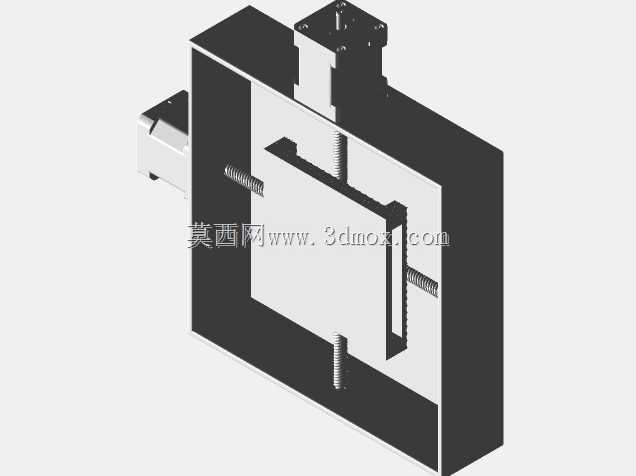

　　从安装边界来看，整套结构的基座底部预留了统一的安装孔位，可直接固定在标准铝型材机架或者设备工作台面上，不需要额外设计转接安装板；上方承载平台的表面设置了规则排列的螺纹安装孔，可直接固定工装夹具、检测探头或者工件载板，不需要二次加工适配。设计时特意将两个方向的传动组件做了分层布置，X轴方向的传动组件集成在基座下层，Y轴方向的传动组件搭载在X轴的滑动拖板上，避免两个方向的运动部件出现运动干涉，同时将所有的线缆走线空间预留在基座侧边的线槽位置，防止运动过程中线缆被拖曳磨损。

　　在实际选型适配时，可根据需要承载的负载重量调整丝杆的直径与导程，搭配不同扭矩的伺服动力单元，若需要更高的运动速度可选择大导程丝杆，若需要更高的定位精度可选择研磨级丝杆配合高分辨率编码器的伺服单元，整套结构的模块化程度较高，可根据实际生产需求快速调整参数，不需要对整体框架做大规模改动。日常使用过程中，只需要定期给丝杆与导轨接触面补充润滑脂，检查联轴器的顶丝是否松动，即可长期保持稳定的传动精度，框式的外围结构也能避免操作人员误触运动中的传动部件，具备基础的安全防护能力。在对位精度要求较高的贴合工位，该结构可搭配视觉定位系统，根据视觉采集到的工件位置偏差自动调整平台坐标，完成精准的对位贴合动作；在检测工位，可带动工件按照预设的路径匀速移动，配合线阵相机完成整个工件表面的图像采集；在点胶工位，可带动点胶阀或者工件按照预设的轨迹运动，完成规则图形的点胶作业，整体结构的适配场景十分广泛，结构简单可靠，维护成本较低，是小型自动化设备中十分常用的平面运动定位单元。
