简易两指夹持机械手爪结构设计

这款两指简易夹爪的结构设计，最初的应用场景瞄准桌面级小型作业工位的轻载抓取需求，常见于小型物料分拣、教学实验平台搭建、个人DIY自动化项目的末端执行环节，区别于工业重载夹爪的复杂结构，它的设计逻辑始终围绕易加工、易装配、适配性强几个核心点展开。从实际用途来看，它可以直接搭配小型舵机、直线推杆等低成本驱动元件使用，完成重量在500g以内的规则或轻度异形小件的夹持、转移动作，比如小型电子元件分拣、3D打印工件取放、教学演示中的物料搬运等场景都能适配，不需要搭配复杂的力控系统，仅靠基础的开合行程控制就能满足大部分轻载作业需求。

从功能特性上看，这款夹爪采用对称式两指布局，夹持接触面做了内凹的贴合设计，夹持方形、矩形小件时能形成两个面的贴合限位，避免夹持过程中工件滑脱；夹爪基座上预留了两个标准安装孔位，既可以直接通过螺栓固定在舵机输出盘上，也能搭配转接板安装到直线滑台、小型机械臂的末端法兰上，安装边界的兼容性做了充分考量。夹爪的开合行程设计覆盖了10mm到60mm的夹持范围，针对不同尺寸的小件不需要更换夹指，仅通过调整驱动端的行程限位就能适配，日常使用中不需要额外储备备用夹指配件，降低了使用成本。

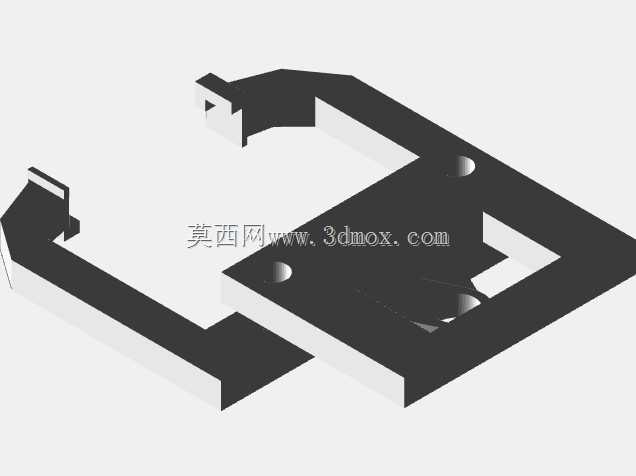

设计思路上，这款夹爪没有采用传统的齿轮啮合传动或者连杆铰接的复杂结构，而是采用一体式弯折的结构形态，整体零件数量极少，除了驱动元件和固定紧固件之外，夹爪主体仅为单个结构件，不管是采用FDM3D打印制作，还是采用铝板、亚克力板激光切割加工，都能一次成型，不需要后续的二次拼接或者多件装配，加工门槛极低，哪怕是没有精密加工设备的个人用户，也能快速制作出可用的成品。结构的受力路径做了针对性优化，夹持受力时的应力集中点都做了圆角过渡处理，避免长期反复开合过程中出现结构断裂的问题，夹指部分的厚度经过反复验证，既保证了夹持时的结构刚性，不会因为夹持力出现明显形变，又尽可能控制了整体重量，不会给末端驱动带来过大的负载负担。

从外形尺寸与安装边界来看，夹爪主体的整体长宽尺寸控制在80mm*60mm以内，整体厚度不超过15mm，安装到机械臂末端时不会占用过多的作业空间，在狭小的工位内也能完成伸入、夹持、退出的动作；基座上的安装孔位采用通用的标准孔距，适配市面上绝大多数小型舵机的安装尺寸，不需要额外制作转接件就能完成装配，夹指的开合运动轨迹做了避空设计，开合过程中不会和基座、驱动元件产生运动干涉，有效行程内的夹持力分布均匀，不会出现夹指偏摆导致的工件夹持歪斜问题。

在实际的工程应用中，这类简易夹爪往往不需要过高的精度等级，重点在于可靠、易制作、维护成本低，这款结构的设计恰好贴合这些需求，没有冗余的功能结构，所有的结构特征都服务于轻载夹持的核心功能，不管是用于教学演示中的机械结构认知，还是小型自动化项目中的末端执行，亦或是个人DIY项目中的抓取机构，都能快速适配投入使用，不需要做过多的结构修改。夹爪的夹持面没有做额外的防滑齿设计，用户可以根据实际夹持的工件材质，自行粘贴橡胶垫、泡棉等防滑材质，进一步提升夹持稳定性，这种预留改装空间的设计，也让它的适配场景得到了进一步延伸，哪怕是需要夹持表面光滑的塑料件、玻璃小件，只需要简单改装接触面就能满足使用要求。
