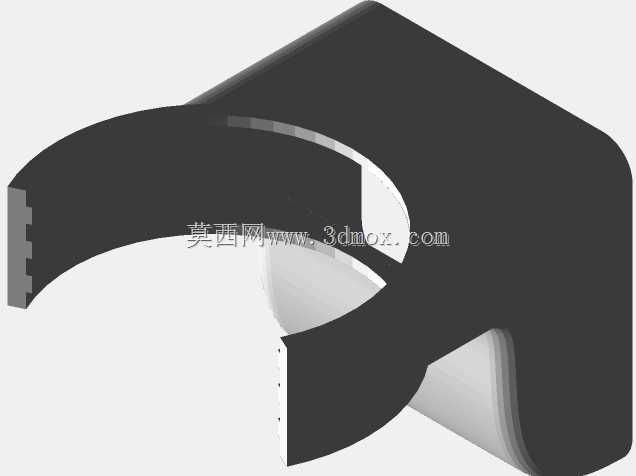

30mm规格适配式散热导风风管结构

在小型电子设备、紧凑型工控模组、桌面级3D打印挤出端、微型伺服驱动单元这类对散热风道有精准指向要求的场景里，常规轴流风扇直吹的散流风往往无法精准覆盖发热核心区域，容易出现局部热堆积、旁侧非发热元件被无效直吹、风道紊流带来额外风噪等问题，这类适配30mm安装尺寸风扇的导风风管，就是为解决这类定向导风需求设计的结构件。

从实际使用场景来看，这类导风结构常被用在空间紧凑的设备内部：比如桌面级FDM3D打印机的挤出头散热段，30mm轴流风扇是该部位的标准散热配置，直吹状态下气流会向四周散逸，无法集中吹向散热鳍片的根部，容易导致喉管部位热量回传引发堵头，加装该导风风管后，气流会被约束成定向的束状流，完整覆盖鳍片的整个迎风面，把散热鳍片间的热空气快速带出，大幅提升散热效率；在小型嵌入式工控主机的密闭腔体内，受安装空间限制，风扇无法正对核心发热芯片布置，通过该导风风管的弧形导流结构，可以把风扇输出的气流转向90度甚至更大角度，精准送到芯片散热片位置，不用额外调整风扇安装位就能优化整机内部的风路走向；还有微型激光雕刻机的激光头散热位、小型无刷电调的散热区域，都能看到这类小尺寸导风风管的应用，它不需要额外增加风扇数量，仅通过风道结构优化就能提升散热表现，对于寸土寸金的紧凑设备内部空间来说，实用性非常突出。

从功能特性上看，该导风风管采用一体化的弧形导流结构，内壁做了顺滑的曲面过渡，没有直角折边或者突兀的台阶结构，能最大程度降低气流在风道内部的沿程阻力，减少风噪的产生。风管的进风端完全匹配30mm轴流风扇的出风轮廓，安装后可以和风扇出风面完全贴合，不会出现边缘漏风的问题，保证风扇输出的所有气流都能进入风道内部；出风端的截面形状根据目标散热区域的轮廓做了适配，能让流出的气流均匀覆盖整个散热面，不会出现局部风速过高、部分区域无气流的情况。整个结构没有额外的活动部件，属于纯静态的导流结构，不存在磨损、失效的风险，只要安装到位就能长期稳定发挥作用，不需要后期维护。

从设计思路层面拆解，该结构首先围绕30mm风扇的安装边界做基准定位：进风端的内轮廓尺寸和30mm风扇的方形外轮廓做间隙配合，预留0.2mm的安装公差，方便和风扇外壳通过卡扣或者双面胶快速固定，不需要额外设计复杂的连接结构。导流段的曲面采用等曲率渐变设计，从进风端的方形截面顺滑过渡到出风端的目标截面，整个曲面的曲率变化没有突变，避免气流在风道内部形成涡流，涡流不仅会提升风噪，还会大幅降低出风口的实际风速，影响散热效果。风管的壁厚设计为均匀的1.5mm，这个厚度既可以保证结构有足够的刚性，安装后不会因为气流冲击产生形变或者共振，也不会因为壁厚过大占用过多的内部安装空间，对于采用3D打印加工的场景来说，1.5mm的壁厚也能保证打印过程中不会出现翘曲、变形的问题，不需要额外添加支撑结构就能一次成型。

在安装边界上，该导风风管的整体外轮廓完全围绕30mm风扇的安装空间做延伸，弧形导流段的外伸尺寸控制在合理范围内，不会和设备内部的其他结构件产生干涉。进风端和风扇贴合的端面做了0.3mm的浅止口设计，安装时可以直接卡在风扇的外框上，定位精准，不会出现安装偏移的问题。出风端的位置可以根据实际安装需求对准散热目标，整个结构的重量很轻，不会给风扇或者设备安装位带来额外的负载，哪怕是在持续振动的设备上使用，也不会出现松动移位的情况。对于结构设计从业者来说，这类小尺寸导风件的设计核心不在于复杂的结构，而在于对风路走向的精准把控、对安装空间的极致利用，要在有限的空间内实现气流的高效转向与输送，同时兼顾加工便利性与安装可靠性，这个导风风管的结构就很好地平衡了这些需求，没有多余的冗余设计，每一段曲面都服务于导风的核心功能，是紧凑设备散热风道优化的典型实用结构。
