金属长条带齿导向限位构件结构设计

这类带齿长条金属构件，常被应用在需要线性滑动定位、多点位卡止限位的工装与小型设备结构中，比如小型检测设备的档位调节滑轨、轻工机械的物料推送定位条、实验装置的行程卡位部件，都能见到同结构原理的构件身影。从实际使用场景来看，这类构件不需要复杂的驱动结构，依靠自身杆体上均匀排布的三角齿槽，就能和配套的卡销、弹片配合，实现滑动过程中的多档位固定，相比光滑圆杆的摩擦定位，齿槽卡位的定位精度更高，承受侧向载荷时也不容易出现滑移窜动的问题。

设计这类构件的时候，首先要明确安装边界的尺寸约束：杆体的直径要匹配安装座的通孔公差，通常杆身采用圆柱面设计，和安装座的导向孔采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大出现晃动偏斜。齿槽的排布间距要根据实际需要的调节档位密度来确定，齿形采用等腰三角结构，齿顶角控制在60度到90度之间，角度过小容易出现卡止后脱开困难，角度过大则会导致卡位锁止力不足，受外力时容易滑档。杆体的端部做圆弧过渡处理，一方面是装配时更容易穿入安装孔，另一方面也能避免尖锐棱边划伤操作人员或者配套的密封件。

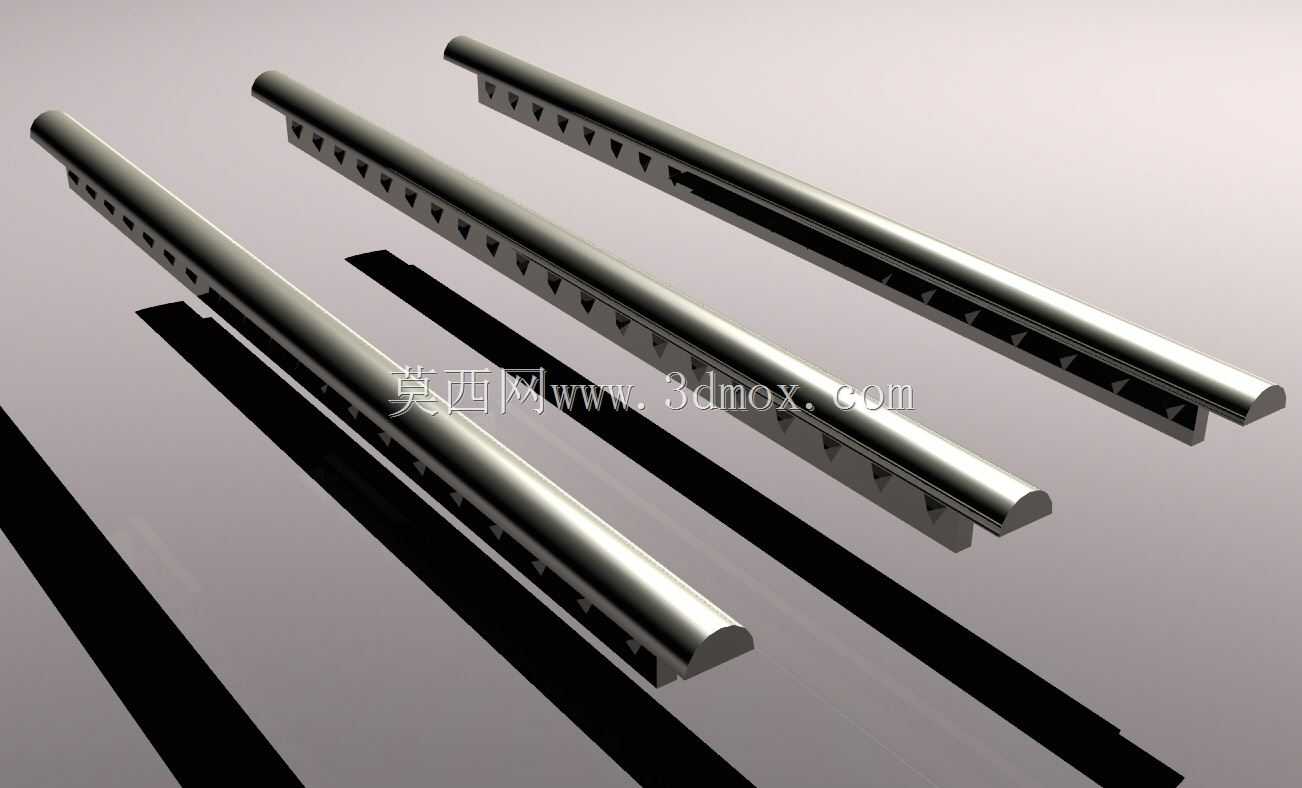

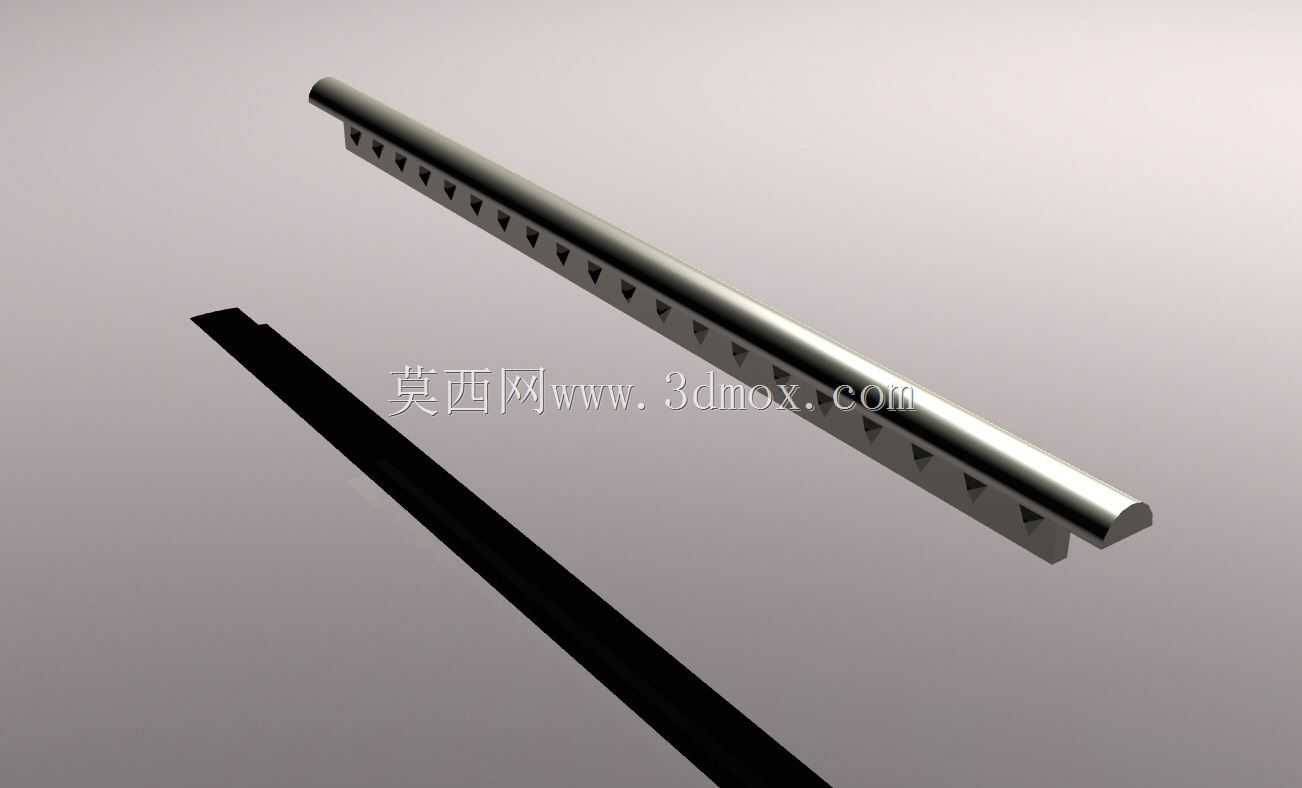

从功能特性上看，这类构件的杆身主体为光滑圆柱面，仅在单侧开设连续的三角齿槽，光滑圆柱面承担滑动导向的作用，齿槽部分承担卡位锁止的功能，两个功能区域在同一杆体上集成，不需要额外加装定位块或者锁止件，能有效缩小整个调节机构的占用空间。构件的材质通常选用不锈钢或者经过表面淬火处理的碳钢，表面做抛光或者镀硬铬处理，降低滑动过程中的摩擦系数，同时提升齿槽部分的耐磨性能，避免多次卡位调节后齿形磨损导致定位失效。

实际选型应用时，要先核算构件需要承受的轴向载荷，根据载荷大小确定杆体的直径和齿槽的深度，齿槽深度过浅会导致卡止接触面积不足，受较大轴向力时容易出现齿形崩损，齿槽过深则会削弱杆体的整体结构强度，容易在受弯载荷时出现断裂。安装时要保证配套的卡销或者弹片的卡位端和齿槽的对中精度，偏移量过大容易出现卡滞或者卡位不到位的问题，卡销的复位弹力要根据实际需要的锁止力调整，弹力过大则拨动调节时需要的操作力过大，弹力过小则锁止可靠性不足。

这类结构相比传统的滑轨加定位销的组合结构，零件数量更少，装配工序更简单，整体成本更低，在对定位精度要求不是极高、调节行程不长的小型设备、工装夹具、手动调节机构中应用十分广泛。建模过程中要注意齿槽和杆身的过渡圆角处理，避免应力集中，尤其是齿根位置的圆角要控制在合理范围，既不能因为圆角过大影响卡销的啮合深度，也不能因为直角过渡导致应力集中出现断裂风险。杆体的长度尺寸要预留足够的滑动余量，通常要比最大调节行程多出10%左右的余量，避免装配误差导致调节到极限位置时出现脱开或者顶死的问题。
