3D打印小型玩具战舰结构设计

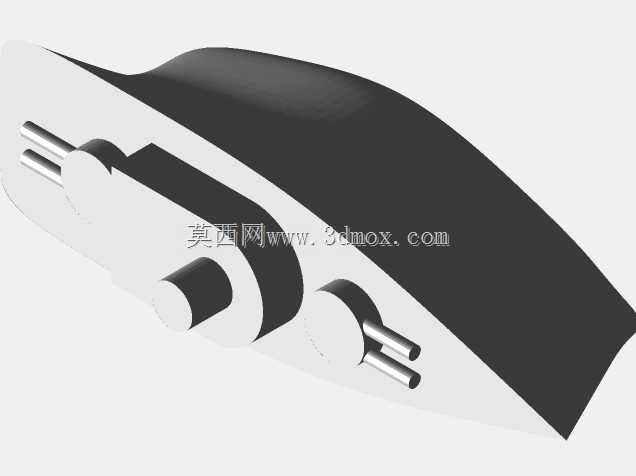

　　这款小型舰船造型的实体结构，最初的设计出发点是面向桌面级FDM3D打印设备做成型验证，在实际打印测试完成后，发现其结构特征刚好覆盖了海军水面舰艇基础构型的核心识别点，完全可以作为新入职结构工程师入门舰船类产品设计的具象教学载体。从结构设计逻辑来看，整体采用了大倾角流线型舰艏设计，舰艏位置预留的两组平行圆柱凸台，既可以作为模拟舰炮的安装定位轴，也能在打印过程中充当结构加强筋，避免大角度斜面打印时出现翘曲变形；中部的一体化上层建筑采用了渐变弧面过渡，没有设置悬空角度超过45度的结构，无需额外添加打印支撑就能完成成型，大幅降低了后处理的工作量；舰艉位置的单圆柱凸台对应模拟推进轴系结构，和舰艏的凸台尺寸保持一致，既保证了整体视觉的协调性，也能在教学过程中用来讲解轴系布置的同轴度要求。

　　从实际应用场景来看，除了作为3D打印的测试件之外，这款结构可以直接作为青少年科普教学的实操教具，用来讲解水面舰艇的浮力原理、基本结构组成，也能作为结构设计入门的练习案例，让新手工程师快速理解曲面造型、结构加强、安装定位这些基础设计要点；如果对表面做简单的后处理打磨喷漆，也可以作为静态仿真摆件使用。在尺寸边界的设计上，整体长度控制在120mm以内，宽度控制在40mm，整体高度不超过25mm，刚好适配主流桌面级3D打印机的最小成型幅面，打印时的摆放角度可以直接选择水平放置，底面完全贴合打印平台，不需要做额外的平台调平补偿；所有凸台结构的直径统一设置为5mm，突出本体的长度不超过8mm，既保证了结构辨识度，也避免了细长结构打印时容易出现的断折问题。

　　从功能特性来看，整体结构没有设置可拆卸的零散部件，所有特征都是一体化成型，打印完成后不需要做额外的装配工作，避免了小零件丢失的问题；船体底部做了1.5mm的均匀壁厚设计，内部可以根据使用需求选择填充率，如果作为浮力测试教具，可以将填充率设置为10%以下保证足够的浮力，如果作为静态摆件可以将填充率提升到50%增加整体配重手感；船体表面没有设置细小的刻线或者凸起特征，最小的结构圆角都设置在1mm以上，既避免了打印过程中出现细节丢失的问题，也降低了后期打磨的难度。

　　在设计思路的落地过程中，特意规避了传统舰船模型复杂的上层建筑细节，把核心结构特征做了简化提取，既保留了战舰的基础识别特征，又把打印难度降到了最低，哪怕是刚接触3D打印的新手，只需要基础的切片参数设置就能完成合格的成型件；同时这种简化的结构也方便在教学过程中做拓展修改，比如可以在舰体中部增加额外的凸台用来模拟导弹发射装置，或者修改舰艏的造型来模拟不同类型的水面舰艇，不需要对整体结构做大的调整就能衍生出不同的造型版本。从结构强度的角度考虑，舰体侧面和底面的过渡位置做了2mm的圆角过渡，避免了应力集中导致的结构断裂，哪怕是日常拿取把玩过程中出现轻微的磕碰，也不会出现边角崩裂的问题；所有凸台和本体的连接位置都做了0.8mm的倒角加强，相当于在连接位置增加了加强筋结构，避免凸台受外力时从根部断裂。
