镂空框架式立方星承载结构设计

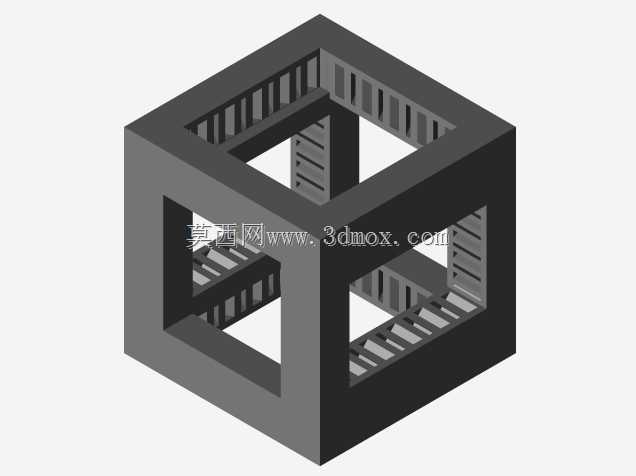

　　这款立方星主体承载结构采用对称镂空立方框架构型，核心面向近地轨道微纳卫星的快速研制场景，适配12U规格立方星的装机边界，整体外轮廓严格遵循立方星通用搭载接口规范，可直接适配主流皮卫星分离机构的安装槽位，无需额外定制转接结构。从实际应用层面看，该结构主要承担星载电路板、姿控组件、电源模块、通信载荷的安装承载功能，镂空设计一方面大幅降低结构自重占比，给有效载荷留出更多质量配额，另一方面能为星载设备提供充足的散热通道，同时预留了穿线与传感器探测的开口空间，避免实体框架遮挡通信信号或光学探测视场。

　　设计阶段优先考虑增材制造的工艺可行性，所有棱边均做了适配3D打印的圆角过渡，无大于45度的悬空无支撑结构，打印过程中无需添加大量支撑材料，打印完成后仅需简单去除少量支撑毛刺即可进入后处理工序，大幅缩短单套结构的制造周期，适配小批量卫星快速迭代的研制节奏。材料选用PC材质时，结构整体静态承载能力不低于250N，可承受发射阶段的轴向过载与振动冲击载荷，框架的壁厚经过拓扑优化，在保证整体刚度的前提下尽可能去除非承载区域的材料，镂空区域的肋条布局沿载荷传递路径分布，将发射阶段的冲击载荷均匀分散到整个框架的安装接口上，避免局部应力集中导致的结构失效。

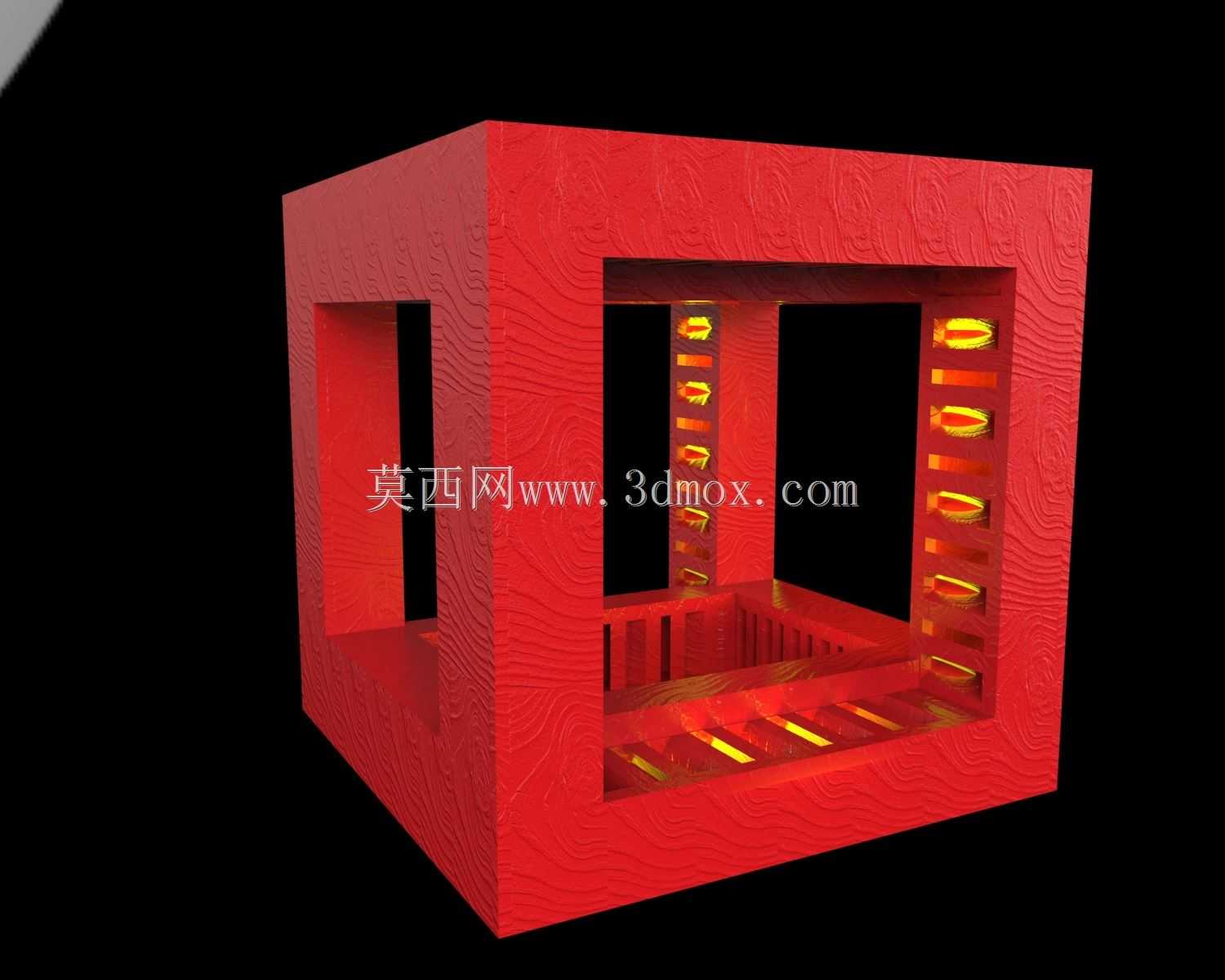

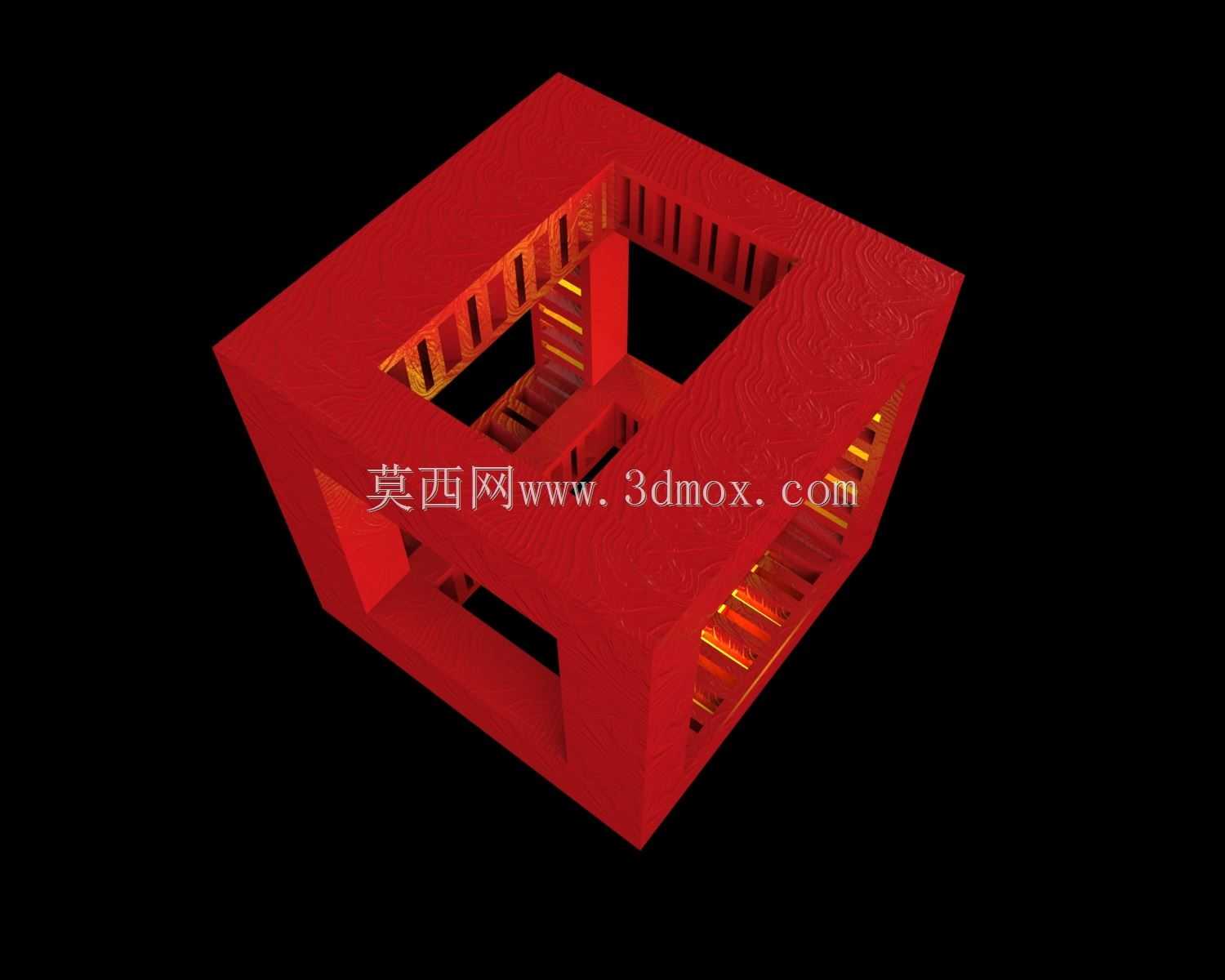

　　安装边界上，框架的六个外表面均预留了标准的M2螺纹安装孔位，孔位间距遵循立方星通用安装规范，可直接固定各类商用现货星载模块，内部的肋条上也预留了对应的安装点位，可根据载荷配置灵活调整模块安装位置，框架的中心空腔可放置大体积的电池组或主载荷，四周的镂空开口可直接安装侧装的通信天线、太阳翼铰接座，无需在框架上二次加工开孔。从结构可靠性角度看，对称构型让整个框架的质心落在几何中心位置，降低姿控系统的调姿难度，减少姿控飞轮的功耗消耗，框架表面的纹理结构可提升涂层附着力，后续做航天热控涂层处理时，能让涂层更均匀附着，避免太空环境下的涂层脱落问题。

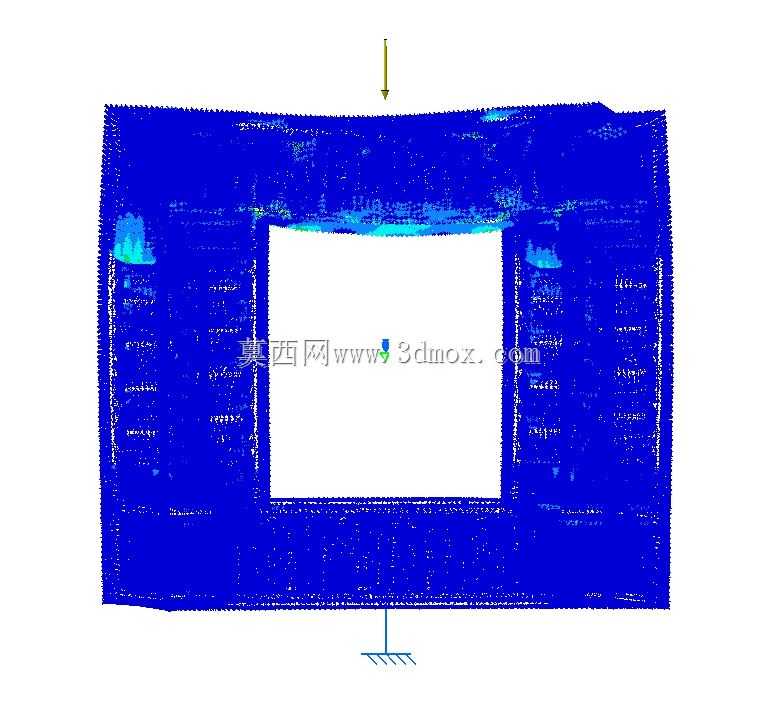

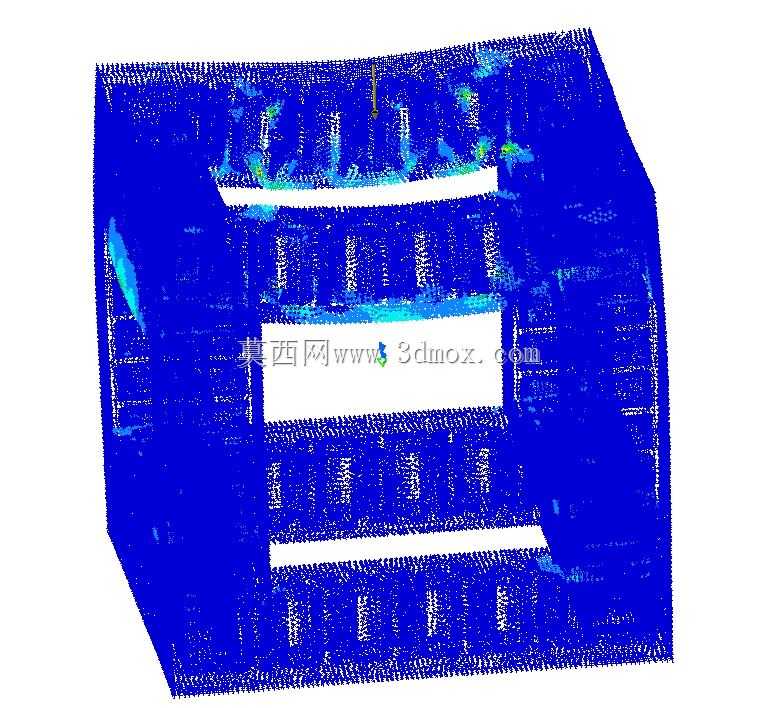

　　实际测试中，该结构在-40℃到85℃的温度循环下无明显形变，可适配近地轨道的交变温度环境，镂空结构的通风特性也能让星内设备的热量通过热辐射与有限的气体对流快速散出，避免局部热点导致的设备故障。不同于传统整块铣削的立方星框架，这款增材制造的框架无需复杂的多面铣削工序，单套结构的制造周期可压缩到数小时内，制造成本仅为传统金属框架的十分之一不到，非常适合高校、商业航天团队的快速原型验证与小批量发射需求，框架的模块化设计也支持根据不同的载荷需求，快速调整局部肋条的位置与壁厚，无需重新开模或重新编排复杂的机加工工序，仅需调整三维模型的对应参数即可重新打印制造。
