MSX设备HDMI直型母头FPV适配支撑结构

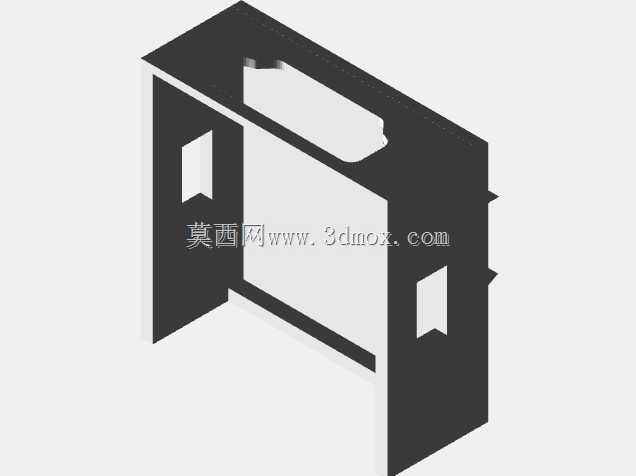

　　在复古游戏硬件改装与FPV图传集成的实操场景里，不少玩家会遇到MSX系列主机加装外置HDMI FPV模块时的安装适配问题——常规模块直接外露接线不仅容易拉扯损坏接口，长期使用下接口处的应力集中还会导致主板焊盘脱落，同时裸露的模块也容易在设备挪动、外接线材拖拽时出现移位、接触不良的状况，这套适配支撑结构正是针对这类实际使用痛点完成的结构设计。从实际安装边界来看，该支撑件完全贴合MSX Expert机型的机壳内部预留空间，整体采用框式包覆结构，主体框架的壁厚根据3D打印成型的工艺特性设置为均匀壁厚，避免打印过程中出现翘曲、填充不均的问题，同时框架的外侧轮廓完全匹配机壳内部的卡位槽，安装时无需对原机壳进行打孔、切削等破坏性修改，直接卡入对应位置即可完成初步定位，不会破坏原设备的外观完整性与结构强度。结构上专门预留了HDMI直型母头的精准对位开孔，开孔的尺寸公差控制在合理范围，既能够保证HDMI接头顺利插入不出现卡滞，又能限制接头的径向晃动，避免接头在插拔过程中出现偏斜导致的针脚弯折、接触不良问题；两侧开设的小型矩形开孔是走线与固定位预留，一方面可以让FPV模块的内部排线从侧方顺畅排布，避免排线被框架挤压造成信号干扰或者线芯断裂，另一方面也可以通过扎带或者小规格螺丝从侧孔位完成模块与支撑件的二次固定，让模块、支撑件、原机壳三者形成稳定的刚性整体，即便频繁插拔HDMI线材、挪动设备，模块的位置也不会出现偏移。

　　支撑件顶部开设的内凹提手式结构，并非单纯的造型设计，一方面是为了适配原机壳内部的加强筋位置，避免安装时与原机壳的内部结构产生干涉，另一方面这个内凹结构也可以作为拆卸时的施力位，需要拆解维护时，用手指扣住该内凹位就可以平稳将支撑件连带模块从机壳中取出，不会因为撬动力度不均损坏机壳或者模块元件。从功能适配的角度来说，这套支撑结构专门对应A4规格的HDMI直型母头FPV模块，框架内部的容纳空间完全匹配该模块的外形尺寸，模块装入后不会出现旷量，同时框架的边缘都做了圆角过渡处理，既避免安装时锋利的边缘划伤操作人员的手指，也不会刮伤模块表面的元器件与线路板阻焊层。

　　在实际的改装应用中，这类支撑结构能够大幅降低MSX设备加装FPV HDMI模块的改装门槛，不需要玩家自行测量尺寸、裁剪固定材料，只需要将模块固定在支撑框架内，再将框架卡入机壳对应位置即可完成改装，改装后的设备内部走线规整，接口对位准确，长期使用下的连接稳定性远高于直接用胶带、热熔胶固定的临时方案。从结构设计的思路来看，整个支撑件没有多余的冗余结构，所有的结构特征都服务于安装定位、接口防护、走线排布三个核心需求，没有为了造型增加不必要的凸起或者凹槽，既控制了整体的材料消耗，也避免了多余结构与机壳内部其他元件产生干涉的可能；框架的底部做了微幅的垫高处理，让模块线路板与机壳内壁之间留出足够的散热间隙，避免模块长时间工作时产生的热量直接传导到机壳上，同时也能防止机壳内壁的毛刺刮伤线路板背面的焊点。

　　对于从事电子设备改装结构设计、3D打印功能件设计的从业者来说，这类适配支撑件的设计核心不在于复杂的结构，而在于对原设备安装空间的精准测绘、对配套模块尺寸公差的合理把控，以及对实际使用过程中可能出现的应力、散热、拆装便利性等问题的提前考量——比如很多新手设计这类适配件时，往往只关注外形的匹配，忽略了插拔线材时的侧向应力对结构的影响，导致使用几次之后支撑件就出现开裂或者卡位松动的问题，而这套结构在框架与机壳接触的卡位位置做了局部加厚处理，能够承受HDMI线材插拔时的侧向推力，长期使用也不会出现卡位变形的问题。另外，结构上的开孔位置都经过实际装机验证，HDMI接口的中心高度与机壳上的预留开孔完全对齐，不会出现接头插到位后外接线材歪斜的问题，侧方的走线孔位置刚好对应模块的排线出口，排线可以以最小的弯折半径完成排布，避免排线过度弯折导致的线芯断裂，这些细节都是在实际装机测试中不断调整优化得到的，而非单纯的三维建模层面的尺寸匹配。
