CB150R摩托Matrix X1透镜可调安装支架

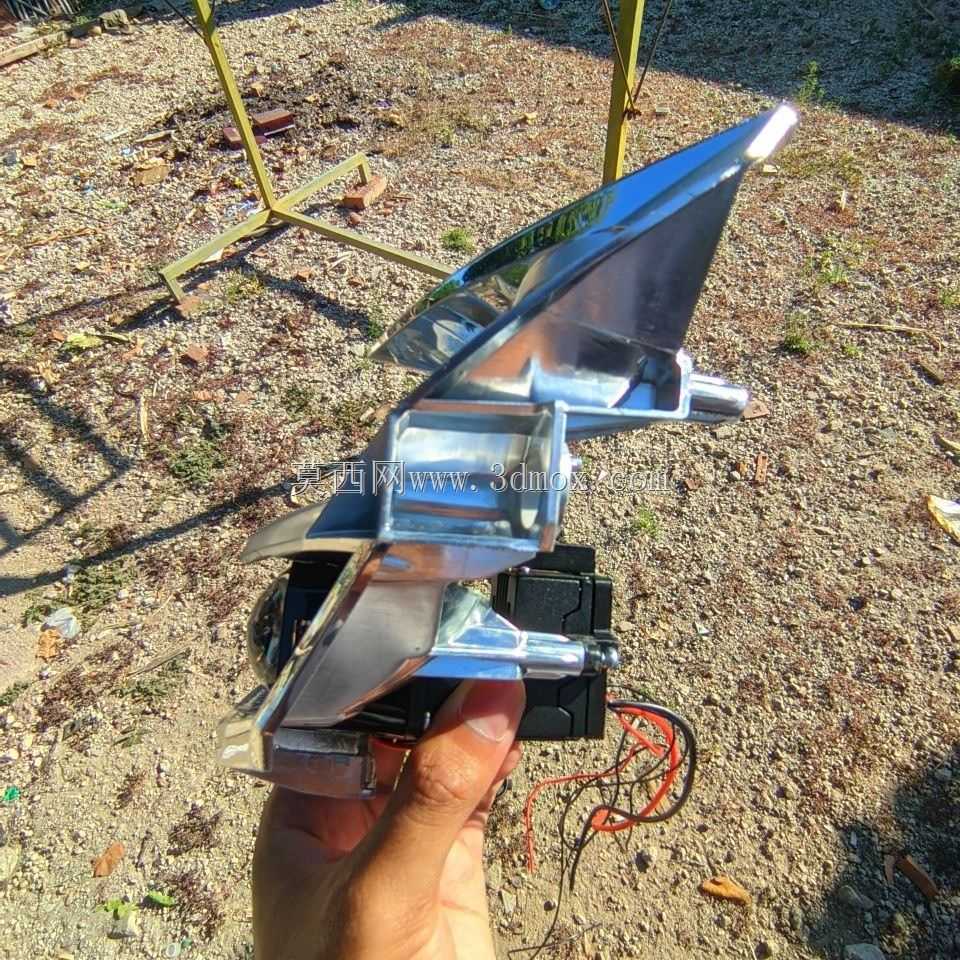

这款适配Matrix X1 1.5英寸透镜的安装支架，主要面向CB150R、CB150X车型的前照灯改装场景，核心作用是在原车反射镜结构内完成双光透镜的可靠固定，同时预留角度调节余量，解决改装透镜后光型偏移、近光切线不齐的常见问题。从实际装车工况来看，这类支架需要完全嵌入原车反射镜下方的远光安装位，不能超出反射镜内部的腔体边界，否则会出现透镜与灯罩干涉、调节旋钮卡滞的问题，设计阶段首先要匹配原车反射镜的安装孔位坐标，保证支架落座后与反射镜基准面的平行度误差控制在0.2mm以内，避免透镜光轴出现整体偏斜。

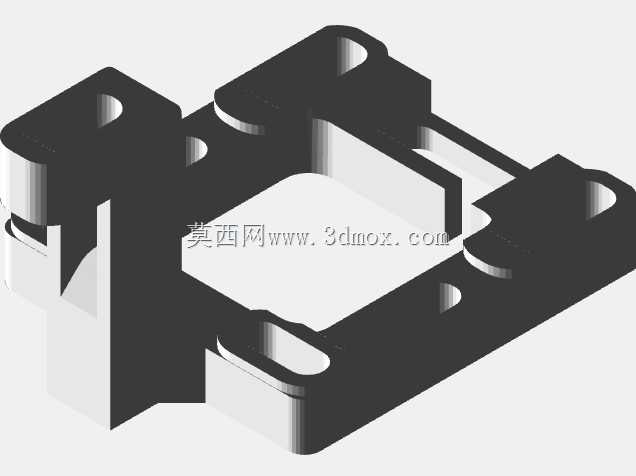

结构设计上，支架采用分体式压合固定逻辑，主体承载框做了居中镂空处理，一方面给透镜尾部的变光机构、接线端子留出足够的避让空间，避免装车后线束被挤压破损，另一方面也能减少支架整体重量，降低长期颠簸路段行驶后安装位出现松动的概率。支架两侧的固定耳做了加长腰型孔设计，调节行程覆盖上下15度、左右8度的光型调整范围，安装时可以先通过腰型孔预固定透镜，完成光型校准后再锁紧固定螺丝，不需要额外打磨原车反射镜结构，降低改装的施工难度。

安装紧固件的匹配上，支架预留的安装孔适配M3规格螺母、M4规格螺栓，螺栓有效锁紧长度控制在5mm区间，过长的螺栓会顶到反射镜背面的原车结构，过短则会出现锁付力不足的问题，高速行驶时透镜容易出现抖动，导致光型晃动影响照明效果。支架的四个定位凸台完全贴合原车反射镜内部的加强筋位置，不需要在原车反射镜上额外打孔，依靠凸台的卡合定位加上螺栓锁付，就能实现足够的连接强度，应对摩托车行驶过程中的持续振动工况。

从实际使用场景出发，这类改装支架需要兼顾安装便利性和长期可靠性，设计时特意将支架的壁厚控制在2.5mm，既保证足够的结构强度，在透镜持续工作产生的高温环境下不会出现形变，也不会因为壁厚过大占用过多反射镜内部空间，导致透镜安装后距离灯罩过近，长期高温烘烤加速灯罩老化。支架的边缘全部做了R1.5的圆角处理，避免安装施工时割伤线束，也防止应力集中导致支架在振动工况下出现开裂。

针对CB150R系列车型的反射镜结构特性，支架的安装基准面特意做了3度的预倾斜设计，匹配原车反射镜的安装角度，装车后只需要微调腰型孔的固定位置，就能快速把近光切线调整到法规要求的高度，不需要额外增加垫片调整角度，减少施工时的调试时间。支架底部预留的走线缺口正对反射镜的原车过线孔，透镜的变光线、电源线可以直接顺着缺口穿过原车过线孔，不需要额外在反射镜上开孔走线，保证反射镜的整体密封性，避免雨天行车时水汽进入大灯内部凝结起雾。

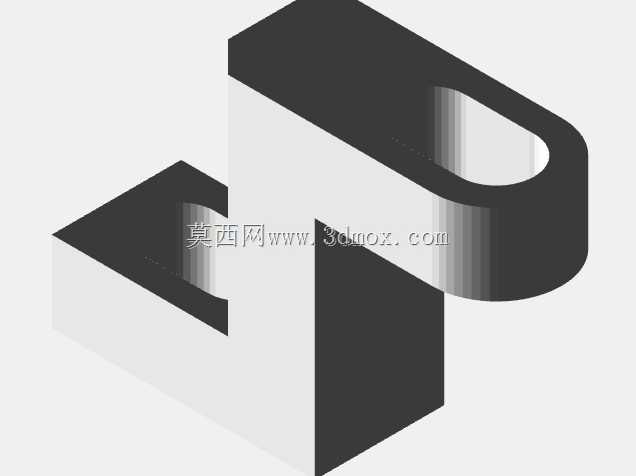

在结构强度验证层面，支架的固定耳位置做了局部加厚处理，因为这个位置是螺栓锁付的受力点，摩托车行驶过程中的振动会持续对这个位置施加交变应力，局部加厚到3.5mm后，可以避免长期使用后固定耳出现断裂，导致透镜移位。承载框的内侧做了一圈0.8mm高的定位台阶，透镜安装时可以直接卡在台阶上，保证透镜的中心与支架中心完全重合，不会出现偏心导致的光型左右偏移，降低安装时的对位难度。

不同于通用型透镜支架，这款支架完全针对特定车型的反射镜腔体做了轮廓匹配，支架的外轮廓与反射镜内部的空腔间隙控制在1mm左右，既保证安装时可以顺利放入，也不会因为间隙过大导致支架在腔体内出现晃动。所有的安装孔位位置都经过实车对位验证，不需要对支架进行二次打磨修改，拿到手就可以直接完成透镜组装和装车固定，适配Matrix X1 1.5英寸规格的双光透镜，不需要额外加工转接结构，大幅降低摩托前照灯改装的施工门槛，也能保证改装后的照明系统稳定性，避免后期出现透镜松动、光型偏移的问题。
