定时器调节旋钮结构设计

在工业控制、民用家电、流体阀组配套的操作端，这类旋钮是操作人员与定时控制单元直接交互的核心部件，日常接触频次远高于设备内部的功能模块，设计阶段需要兼顾操作手感、定位可靠性、装配容错性三个核心维度，不能只做外观造型的堆砌。很多刚入行的结构设计师容易把旋钮当成简单的装饰件处理，忽略实际使用中的受力场景：比如设备运维人员戴劳保手套操作时的摩擦力需求、长期旋转后的限位磨损、安装轴不同心带来的卡滞问题，这些细节往往决定了整套定时控制机构的实际使用寿命。

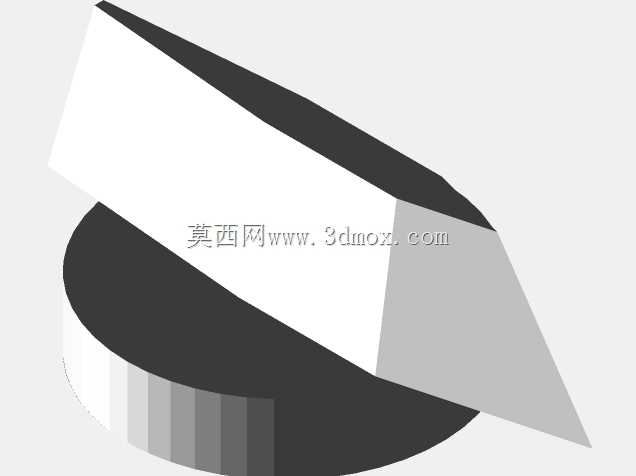

从结构逻辑来看，这款旋钮采用了偏心斜面握持区加圆柱底座的组合形态，区别于传统全圆柱滚花旋钮的设计，斜面握持区能让操作人员在盲操作时快速识别旋钮的当前转角位置，不需要额外观察刻度盘就能大致判断定时时长的档位，在照明条件不佳的设备舱、户外施工设备配套场景下，这种触觉反馈的设计能大幅降低误操作概率。圆柱底座部分的直径匹配常规阀块定时器的安装轴径，底座内部设计有D型轴孔配合结构，相比普通圆孔加顶丝的固定方式，D型孔能传递更大的旋转扭矩，不会因为长期反复旋转出现轴孔打滑、旋钮空转的问题，同时装配时不需要额外加工顶丝孔，压装到位即可完成固定，能减少装配工序的工时消耗。

设计过程中需要重点考量安装边界的适配性：旋钮底座的下沿距离安装面板的间隙控制在0.3-0.5mm，既不会因为间隙过大导致灰尘、水汽顺着轴缝隙进入设备内部，也不会因为间隙过小在旋转时摩擦面板产生异响。握持斜面的倾斜角度经过反复校核，当操作人员用拇指和食指捏持旋转时，指腹的接触面积能达到最大化，旋转到最大定时档位时，手腕的扭转角度处于人体工学的舒适区间，不会出现操作时硌手、需要反复调整握持姿势的问题。边缘位置全部做了R1.2的圆角过渡，没有尖锐的棱角，即使快速旋转也不会划伤操作人员的手部，符合机械设备操作件的安全设计规范。

在材料选型的适配层面，这款旋钮的结构预留了两种材料的适配空间：如果是民用家电场景，可以选用ABS注塑成型，表面做细晒纹处理，兼顾成本和握持摩擦力；如果是工业阀块、户外设备配套场景，可以选用POM或者尼龙加纤材料，耐油污、耐老化性能更好，能适应-20℃到80℃的工作环境温度区间，不会因为长期接触设备上的润滑油、切削液出现材质脆化、表面开裂的问题。旋钮的表面没有做多余的凹槽、纹理设计，平整的斜面更容易清洁，在食品加工设备、制药设备配套场景下，不会积存灰尘和污渍，满足卫生清洁的要求。

从实际应用场景出发，这类旋钮除了配套阀块定时器使用，还可以适配在电位器、波段开关、小型调节阀的操作端，只需要调整内部轴孔的尺寸和键槽位置，就能适配不同规格的安装轴，结构通用性较强。设计时没有采用额外的装饰盖、标识贴等附属零件，整体为单一零件结构，不会出现附属零件脱落丢失的问题，后期维护更换时只需要拔下旧旋钮压装新件即可，不需要拆解设备内部结构，大幅降低运维成本。很多同类型旋钮在设计时会过度追求外观的差异化，做很多复杂的曲面造型，反而导致注塑时容易出现缩痕、翘曲的问题，这款旋钮的壁厚设计均匀，基本保持在2mm左右，注塑成型时冷却速度一致，成品的变形量能控制在0.1mm以内，装配后的同轴度更好，旋转时不会出现偏心晃动的情况。

在旋转限位的设计上，旋钮底座的下沿预留了和定时器轴端限位凸台配合的缺口，当旋钮旋转到最大定时档位和零位时，缺口会和凸台卡合，给出明确的到位反馈，操作人员能清晰感知到旋转的极限位置，不会因为过度旋转损坏内部的定时器发条结构。握持区的斜面高度经过测算，即使是手掌较大的操作人员，捏持时也不会碰到安装面板，操作空间充足，不会出现夹手的问题。针对不同设备的标识需求，斜面上预留了平整的标识区域，可以通过丝印、激光雕刻的方式标注档位、旋转方向，不需要额外粘贴标识牌，标识的耐用性更强，长期摩擦也不会脱落模糊。
