越野山地滑板专用双轮槽轮毂结构

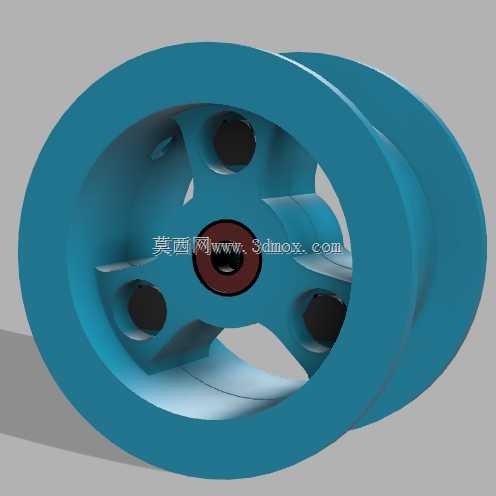

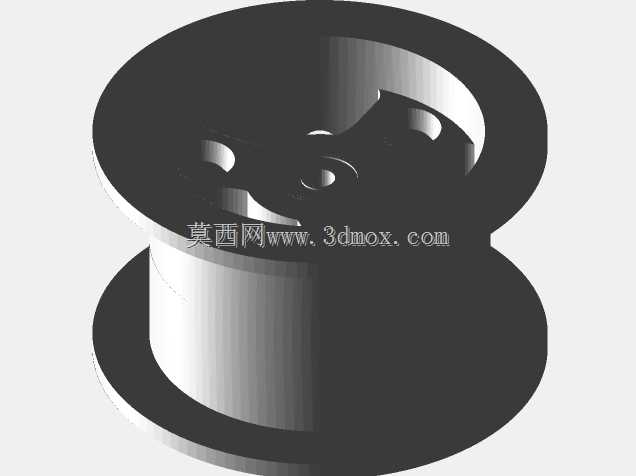

户外越野滑板的轮组承载结构中，轮毂是连接轮胎、轮轴与车架传动端的核心受力部件，不同于普通街式滑板的窄幅平面轮毂，越野场景下的轮毂需要同时兼顾冲击承载、轮胎限位、轻量化减重与安装适配性多重需求。这款轮毂采用双轮缘槽式结构，轮缘外侧做圆弧过渡处理，避免尖锐棱边在越野颠簸中剐蹭轮胎侧壁，也能减少砂石卡入轮缘与轮胎间隙的概率，适配充气式越野轮胎的安装定位，轮槽的宽度与深度匹配2.50-4规格的充气轮胎胎圈尺寸，安装后胎圈可以完全卡入轮槽定位台阶，在低胎压越野工况下也不会出现胎圈脱开、轮胎移位的问题。

从受力结构设计来看，轮毂的辐板采用三镂空辐条式布局，三个均匀分布的辐条之间开设大尺寸减重孔，在保证辐板整体抗弯、抗扭强度的前提下，尽可能降低轮组的转动惯量，让滑板在推行、转向时的轮组响应更灵敏，同时镂空结构也能减少越野时泥土、砂石在轮毂内侧的堆积，避免轮组动平衡被附着的杂物破坏。轮毂中心设置轴孔安装位，轴孔周边做加厚凸台处理，凸台端面加工平整，作为轮轴锁紧时的定位基准面，保证轴承安装后端面跳动量控制在合理范围内，减少轮组高速转动时的径向跳动。安装孔位围绕中心轴孔均匀分布，适配3xM7规格的螺栓穿装，配合对应规格的螺母完成轮毂与轮轴支架的锁紧固定，螺栓孔的孔位公差按照间隙配合设计，既方便安装时的对位调整，也能避免公差过小导致装配应力集中，在长期冲击载荷下出现孔位开裂的问题。

在实际应用场景中，这类轮毂主要装配在山地越野滑板、电动越野滑板的轮组位置，使用场景覆盖非铺装路面、林间土路、坡道速降等复杂路况，因此设计时充分考虑了径向冲击载荷的承载需求，轮缘部分做等厚度加强处理，在承受跳跃落地的冲击时不会出现轮缘变形。轮毂的整体外形尺寸适配常规越野滑板的轮组安装空间，轮组外侧的突出量控制在支架安装边界以内，不会在转向时剐蹭滑板板面或者支架侧端。双轮槽的结构设计也让轮胎安装后的对中性更好，轮组转动时的偏摆量更小，配合充气轮胎的减震效果，能够过滤大部分路面颠簸带来的震动，提升滑行时的稳定性。

从建模逻辑来看，这款轮毂的三维结构完全遵循实际加工工艺逻辑，轮缘的拔模角度、辐板与轮缘连接处的圆角过渡、安装孔的倒角处理都符合压铸或者机加工的工艺要求，没有出现无法落地的工艺死角。辐条与中心凸台的连接处做渐变圆弧过渡，避免直角连接处的应力集中，在承受侧向冲击力时不会出现辐条断裂的问题。中心轴孔的长度尺寸匹配常规滑板轮轴的安装跨度，两端预留轴承安装位的空间，装配时可以直接压入对应规格的深沟球轴承，不需要额外做结构修改。对于结构设计从业者来说，这类轮类零件的建模重点在于回转特征的参数化搭建，通过草图回转生成主体轮廓后，再通过阵列、切除特征完成辐条镂空与安装孔的设计，既可以保证轮体的同轴度，也方便后续根据不同轮胎规格调整轮槽尺寸、安装孔位参数，快速衍生出适配不同尺寸轮胎的轮毂型号。在选型适配时，需要重点核对轮毂的中心轴孔直径、安装孔位分布圆直径、轮槽宽度三个核心尺寸，确保与轮轴支架、所选轮胎的参数匹配，避免出现安装干涉或者固定不牢的问题。
