Anycubic Kobra2旋转线轴支撑结构

在桌面级FDM 3D打印的日常作业场景中，耗材线轴的放置与送料稳定性，是直接影响打印成品良率的关键细节之一。不少用户会将3D打印机放置在柜体、桌面置物架等受限空间内，常规的外置线轴架往往受安装空间限制，无法稳固固定，容易出现线轴转动卡滞、送丝阻力波动、灯丝偏移等问题，轻则导致打印件出现层纹、缺料，重则造成打印中途断料停机，浪费耗材与加工时间。这款适配Anycubic Kobra 2系列机型的旋转线轴支撑结构，正是针对这类紧凑安装场景的痛点做的定向优化设计，整合了多款成熟线轴支架的结构优势，同时针对Kobra 2系列的机身安装边界做了适配调整。

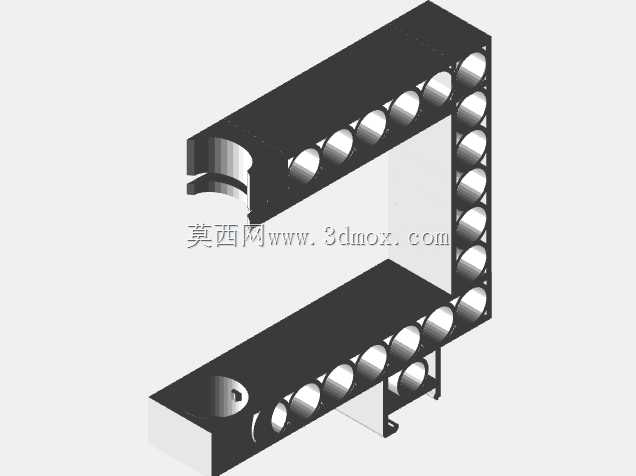

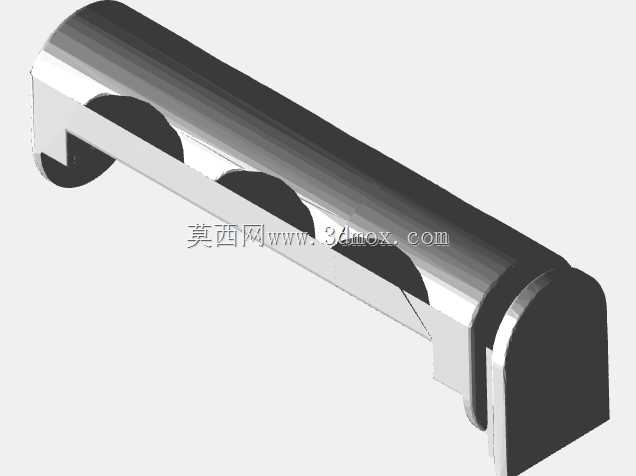

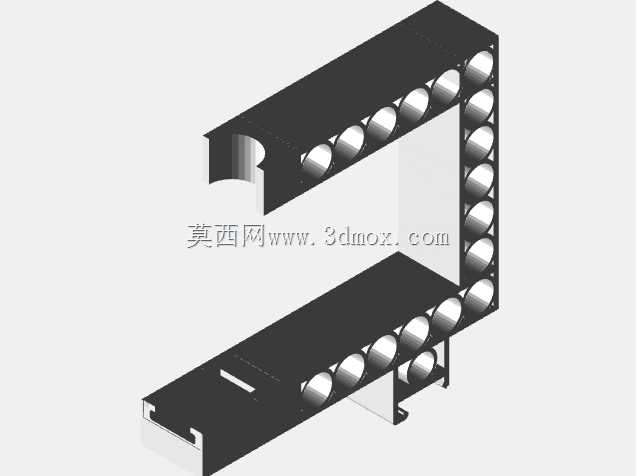

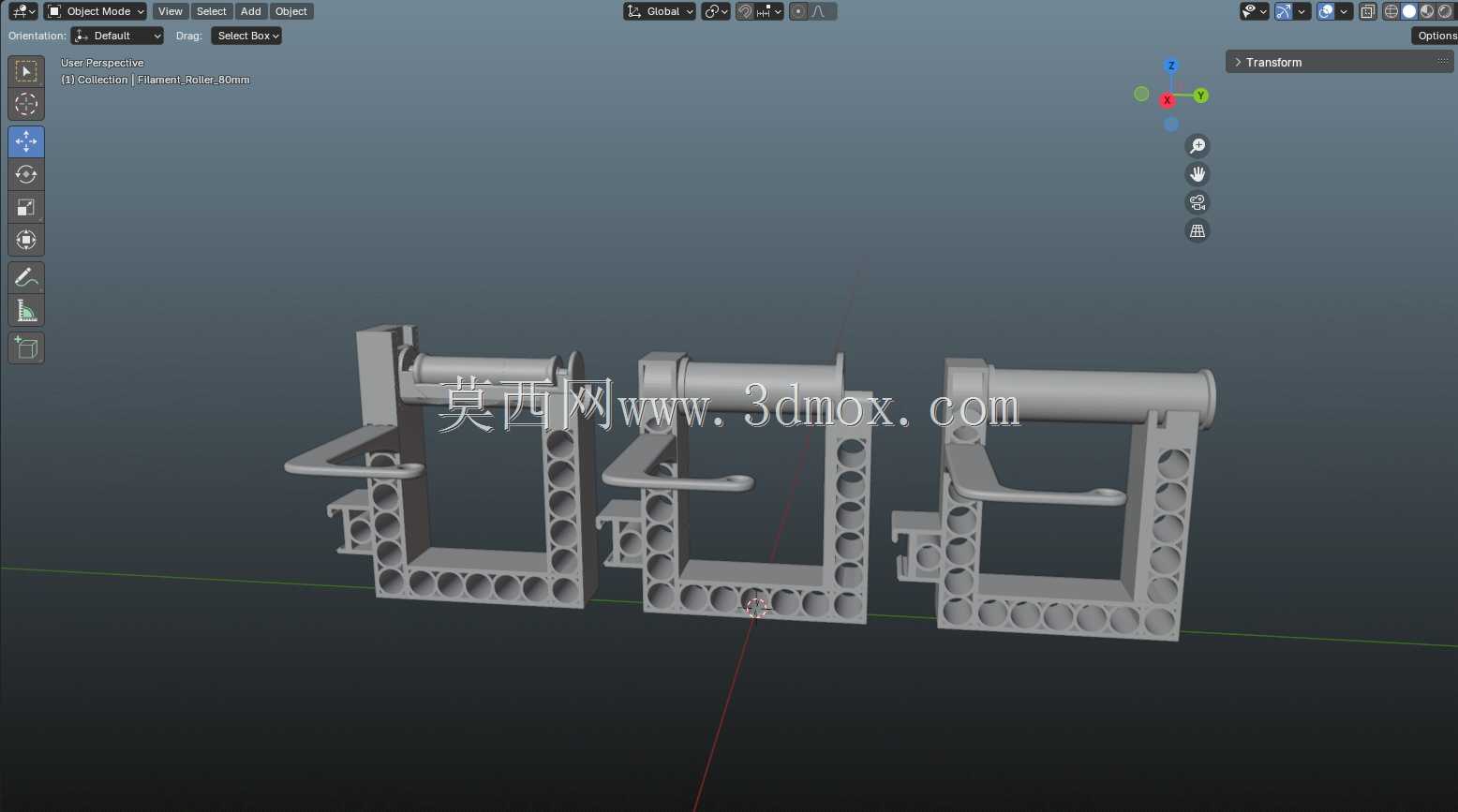

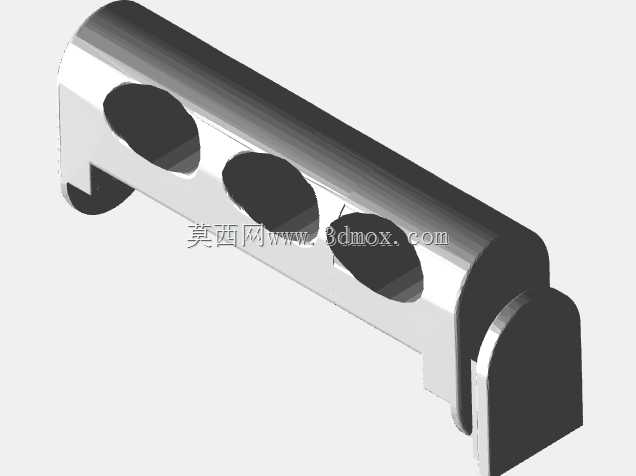

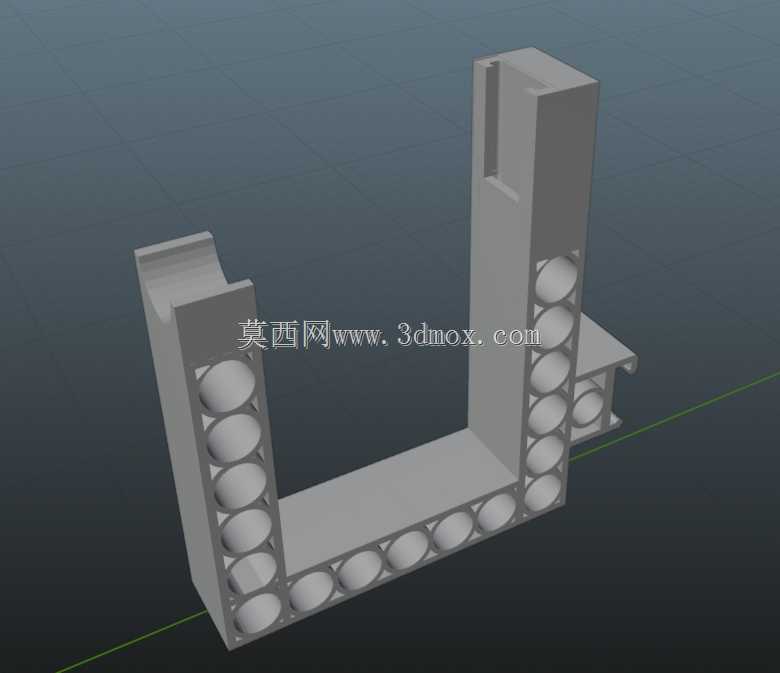

从实际使用场景出发，该支撑结构直接依托打印机机身侧部的安装位固定，无需额外占用桌面或柜体的额外空间，完美适配打印机放置在封闭柜内的使用需求，安装后不会与柜体侧板、柜门产生干涉。结构设计上做了多版本的功能区分，基础版本采用一体化支撑框架，框架侧边设置密集的镂空减重孔，在保证结构刚性的前提下尽可能降低自身重量，避免长期挂载满盘耗材后对机身安装位造成额外的形变应力；框架的支撑臂做了加强筋结构处理，可承载1kg标准PLA、ABS耗材线轴的重量，长期使用不会出现支撑臂下弯变形的问题。带滚轮的版本在支撑轴位置加装了低阻力滚动轴承，线轴转动时的阻力大幅降低，送丝过程中线轴转动更平顺，不会因为线轴惯性过大导致送丝拉扯、或者阻力过大造成挤出机进料打滑，尤其适配高速打印模式下的稳定送丝需求。

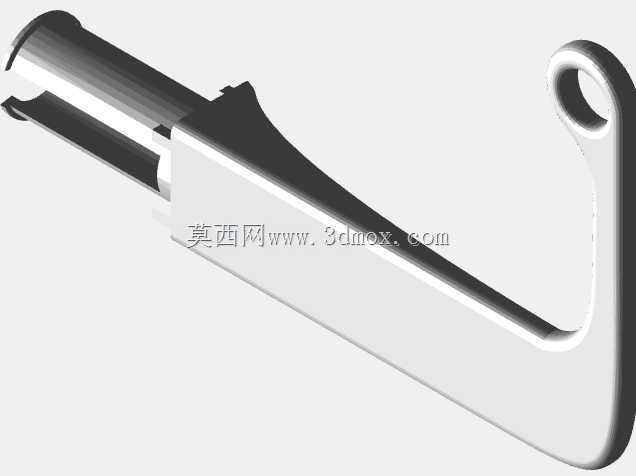

针对灯丝送进的对中度问题，该结构在出线位置做了居中导向器的优化设计，导向口做了圆弧倒角处理，避免灯丝在送进过程中被尖锐边角刮削产生碎屑，碎屑进入挤出机容易造成喷嘴堵塞；同时导向器的位置与挤出机进料口保持在同一水平轴线上，灯丝从线轴引出后可以平顺进入挤出机构，不会因为出线角度偏移造成送丝阻力波动，哪怕是使用脆性较大的耗材，也能减少送丝过程中的弯折断丝风险。定制细长线轴主轴的版本，则专门适配小宽度、大内径的第三方定制耗材线轴，通过调整主轴的直径与长度，避免这类非标线轴在支架上出现左右窜动、转动卡滞的问题。

安装边界上，该支撑结构完全匹配Anycubic Kobra 2系列机型侧部的原有安装孔位，不需要对机身做额外打孔、打磨等改装操作，直接使用机身原有螺丝即可完成固定，安装后整体外伸尺寸控制在合理范围内，不会超出打印机原有占地边界，放置在狭窄柜体中时也不会出现磕碰。框架主体采用与3D打印耗材兼容的结构设计，用户可自行使用PLA、PETG等常用耗材打印制作，结构的壁厚设置兼顾了打印难度与结构强度，不需要额外添加支撑即可完成打印，打印完成后仅需简单去除毛边即可组装使用。

在实际打印作业中，这款支撑结构可以保证线轴在整个耗材使用周期内都保持水平稳定的转动状态，从满盘到空盘的过程中，送丝阻力始终保持在均匀区间，不会因为线轴重量变化出现送丝张力波动。对于需要长时间连续打印的大尺寸模型来说，稳定的送丝支撑可以大幅降低因送丝问题导致的打印失败概率，同时紧凑的安装形式也让设备整体的空间利用率更高，尤其适合桌面空间有限、或者将设备放置在封闭恒温柜内的用户使用。结构上的模块化设计也方便用户根据自身使用的耗材类型、线轴规格选择对应的版本制作，不需要额外采购第三方金属支架，通过3D打印即可完成适配，大幅降低了设备改装的成本。
