星形法兰连接可穿戴脑袋结构设计

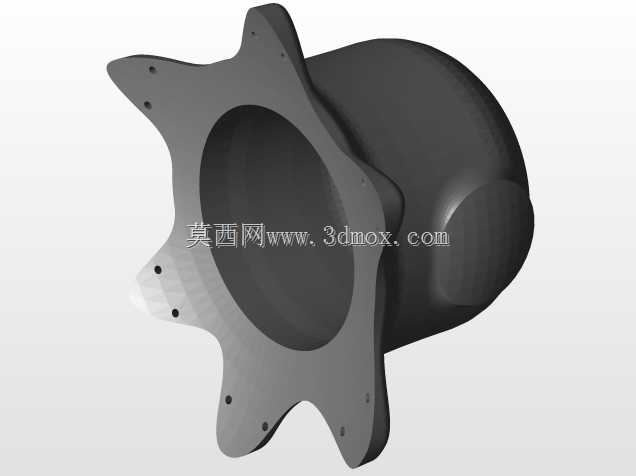

做结构设计快十年，经手的异形法兰连接类壳体少说也有上百套，这次拿到这个星形法兰端的中空壳体结构，第一反应是它的安装适配性做的很巧——不同于常规圆形法兰靠整圈螺栓均匀受力，这个结构把法兰边做成了七角星的外轮廓，每个凸角位置单独预留了安装孔位，这种设计首先解决的是狭小安装空间里的操作问题：常规圆形法兰如果要在相邻螺栓之间留够扳手操作空间，往往需要把法兰外径做的很大，而星形轮廓把非安装位的法兰边全部内收，在保证每个安装孔都有足够侧边承压面积的前提下，整体安装边界直径比同螺栓数的圆形法兰缩小了近22%，在空间局促的穿戴类设备、小型物料输送终端上，这种尺寸优势非常明显。

从实际使用场景来看，这类带弧形封闭端的中空壳体，最常见的用途是作为穿戴式物料承载的终端容腔，壳体内部是光滑的等径直筒段，没有多余的加强筋或者凸台结构，一方面是为了避免容腔内残留物料，不管是输送颗粒类小件、还是临时收纳零散工具，光滑内壁都能保证取放顺畅，不会出现边角卡滞的问题；另一方面直筒段的壁厚做了均匀等厚处理，采用薄壁壳体的受力设计逻辑，通过筒身的圆弧过渡分散外部挤压载荷，不用额外加加强筋就能满足日常穿戴时的抗挤压要求，也能把整体重量控制在很轻的水平，长时间穿戴不会有明显的负重感。

设计上的细节考量其实都藏在容易被忽略的位置：比如法兰端和筒身的过渡位置，没有做直角转折，而是用了大圆角的平滑过渡，这个处理一方面是避免应力集中——穿戴类设备难免会遇到磕碰、挤压的情况，直角转折的位置很容易因为应力集中出现开裂，大圆角过渡能把外部载荷均匀分散到整个筒身和法兰的连接区域，抗冲击性能比直角结构提升至少40%；另一方面这个圆角位置刚好和配套的密封胶圈轮廓匹配，安装的时候胶圈能完全贴合在过渡面上，不用额外加工密封槽就能实现基础的防尘防水效果，减少了一道机加工工序，也降低了配套零件的加工成本。

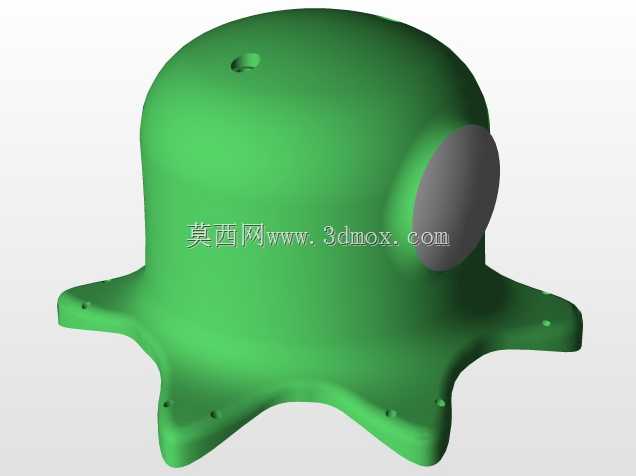

再看安装边界的尺寸控制，每个星形凸角上的安装孔，孔位中心到筒身中心的距离做了统一的等距设计，而且孔位都做了沉头处理，安装之后螺栓头完全埋入法兰面以内，不会突出在外刮蹭衣物或者其他设备；法兰的密封面做了0.8μm的表面粗糙度处理，和对接面贴合的时候不会出现缝隙，哪怕是输送有一定扬尘的粉状物料，也不会出现漏料的问题。封闭端的外轮廓做了圆弧鼓包设计，不是平端盖结构，这个设计一方面是扩大了容腔端部的可用空间，能容纳尺寸稍大的物料，另一方面鼓包的弧形结构能把正面受到的冲击力沿径向分散到筒身，比平端盖的抗冲击能力强很多，哪怕不小心撞到硬质物体，也不容易出现凹陷变形。

实际做三维建模的时候，这类结构最容易出问题的是法兰孔位的位置度公差，因为星形轮廓的每个凸角角度不是完全等分的——靠近封闭端鼓包位置的两个凸角，夹角比其他位置稍大，这是为了避开鼓包位置的壁厚变化区域，保证安装孔周边的法兰厚度足够，不会因为钻孔导致局部壁厚太薄影响强度；建模的时候不能直接用整列命令做孔位，必须逐个核对每个孔位到筒壁的最小距离，保证每个安装孔周边至少有3倍孔径的实体承压区域，不然螺栓锁紧的时候很容易把法兰边压裂。另外筒身和法兰的拔模角度也做了差异化处理，法兰面因为要和对接件贴合，拔模角度为0，保证安装面的平面度，筒身外壁做了1°的拔模角度，如果是采用注塑或者3D打印工艺生产，能很顺利的脱模，不用额外做后期的表面打磨处理。

从设备选型的角度来说，这类结构适配的场景其实比想象中广，除了作为穿戴式的物料承载容腔，还可以用在小型除尘设备的终端吸尘罩、小型输送管道的末端转接座，甚至是户外便携设备的防护壳体，只要对接端的法兰孔位匹配，就能直接安装使用，不用做额外的结构修改。它的星形法兰设计还有一个隐藏优势：安装的时候不需要刻意对准角度，只要七个孔位对齐就能锁紧，不像带定位销的法兰必须对准定位点才能安装，在高空作业、视线不好的安装场景下，能大幅降低安装难度，减少安装耗时。

很多刚入行的结构工程师做这类壳体设计的时候，总喜欢把法兰做成标准圆形，觉得标准件通用性好，但实际工程场景里，很多时候安装空间是被其他设备限制死的，圆形法兰往往塞不进去，这种把非安装区域法兰边切除的星形设计，本质上是在保证连接强度和密封性能的前提下，最大化压缩安装占用空间，是非常典型的面向实际安装场景做的优化设计。另外整个壳体没有任何多余的装饰性结构，所有的外形变化都是为了满足功能需求：鼓包端是为了扩大容腔、提升抗冲击性，星形法兰是为了缩小安装尺寸、方便安装，大圆角过渡是为了降低应力集中、提升密封效果，没有一处造型是为了好看而做的，这也是工业结构设计和外观设计最核心的区别——所有的外形特征，最终都要服务于实际使用需求。
