夜光PLA材质发光灯座结构设计

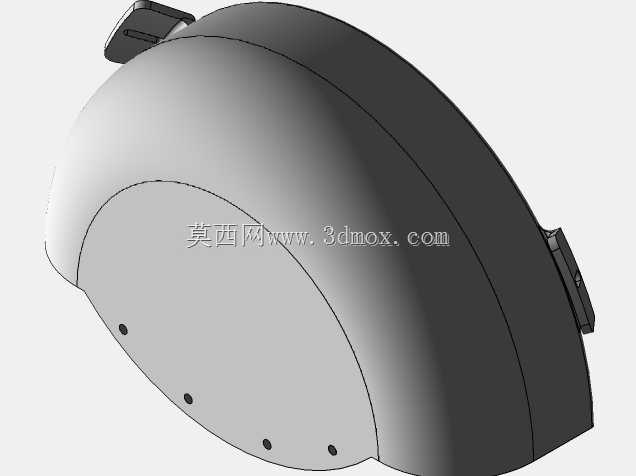

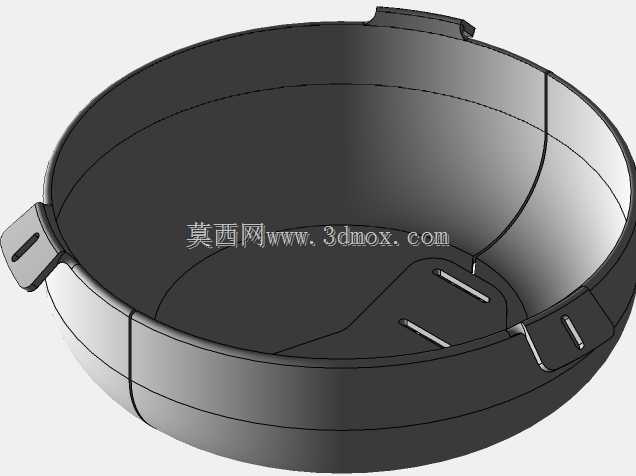

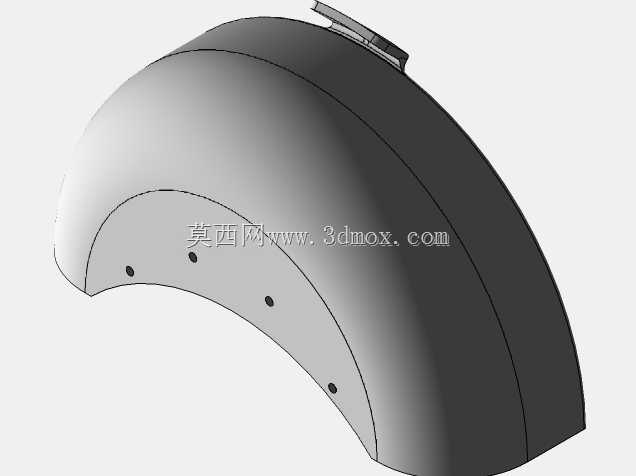

　　这款结构件的设计初衷是适配小型发光指示场景的安装需求，最初的需求来自工业设备夜间状态指示的改造项目——不少车间的老旧设备没有夜间状态标识，巡检人员在低光照环境下很难快速定位阀门、仪表的操作位置，常规的外接电源指示灯需要布线，改造成本高且在防爆区域有布线限制，因此才萌生了用蓄光材料做无源发光定位件的思路。从结构形态上看，整体采用浅盆式的腔体设计，腔体深度控制在22mm，内壁做了1.5°的脱模斜度，既满足3D打印的无支撑成型要求，也能让内置的蓄光材料受光面最大化，日常环境光照下20分钟即可完成蓄能，黑暗环境下持续发光时长可达8小时以上，完全覆盖工业夜班的巡检时段需求。

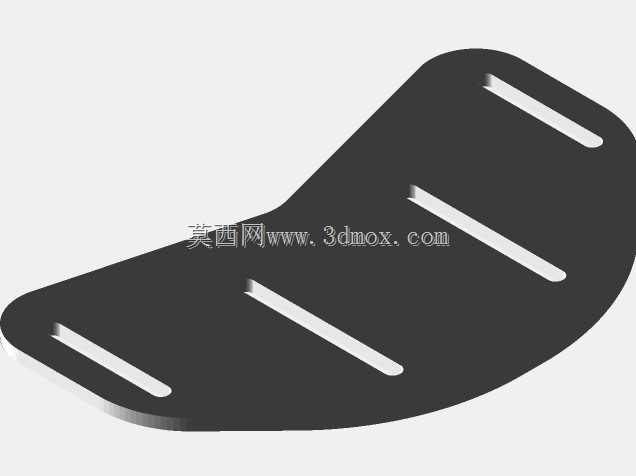

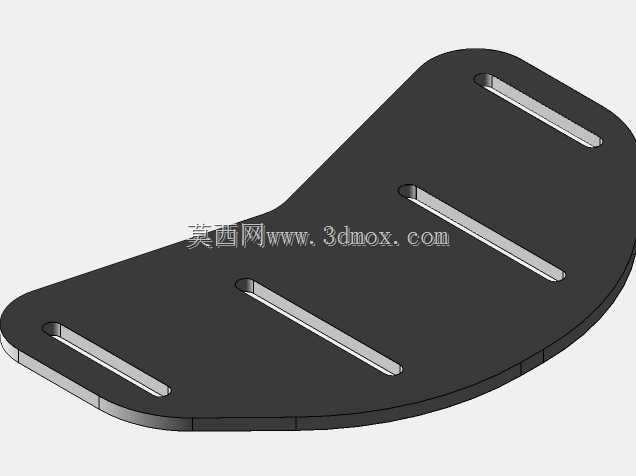

　　腔体边缘设置了三处对称的卡扣凸台，凸台厚度1.2mm，卡扣的倒扣量设计为0.8mm，这个数值是经过多次打印测试确定的：倒扣量太小会导致安装后卡接不牢，设备运行振动时容易脱落；倒扣量太大则拆装困难，且PLA材料的韧性有限，反复拆装3次以上就会出现卡扣断裂的问题。腔体内部的两处平行定位筋，高度3mm，宽度2mm，筋位间距18mm，主要作用是固定内置的反光片，让蓄光材料发出的光线向腔体开口方向集中反射，避免光线向安装基座方向散射损耗，相比无反光筋的结构，正面可视发光亮度提升了40%左右。

　　安装边界方面，整体外径为120mm，安装时需要在设备面板上预留直径118mm的安装孔，卡扣的卡接适配面板厚度范围是1.5mm-3mm，覆盖了常规设备钣金外壳、工程塑料外壳的厚度区间，不需要额外的螺丝固定，直接按压即可完成安装，单人操作耗时不超过10秒，非常适合老旧设备的快速改造场景。设计过程中特意规避了尖锐棱角，所有外露边缘都做了R2的圆角处理，一方面避免安装时划伤操作人员，另一方面也能减少3D打印过程中的应力集中，降低打印完成后出现边角翘曲的概率。材料选择上限定使用夜光PLA，是因为PLA的打印温度区间宽，不需要封闭打印仓，普通桌面级FDM打印机即可完成制作，打印层厚设置为0.2mm时，表面粗糙度Ra可达到6.3μm，不需要额外的后处理打磨，蓄光材料均匀混合在PLA基材中，不会出现表面涂层磨损后发光失效的问题。实际应用场景除了工业设备的状态定位，还可以拓展到消防通道的低位指示、仓储货架的货位标识、户外露营的装备定位等场景，不需要外接电源，免维护的特性让它在无供电条件的场景下有很高的适配性。

　　结构上没有设置多余的装饰性特征，所有的筋位、卡扣、圆角都是从功能需求出发，整体壁厚控制在2mm，既保证了结构强度，也尽可能减少了打印材料的消耗，单只成品的打印耗材用量约18g，打印时长在1小时20分钟左右，适合小批量快速制作。在做结构验证的时候，曾经测试过在腔体底部增加网格状加强筋，但实际测试发现加强筋会遮挡部分蓄光材料的受光面积，反而降低了蓄能效率，因此最终取消了底部加强筋，通过优化侧壁的弧度来保证整体结构强度，经过1米高度的自由跌落测试，侧壁和卡扣都没有出现断裂或变形，完全满足工业场景的使用强度要求。
