环形框架式钕磁磁力悬浮结构

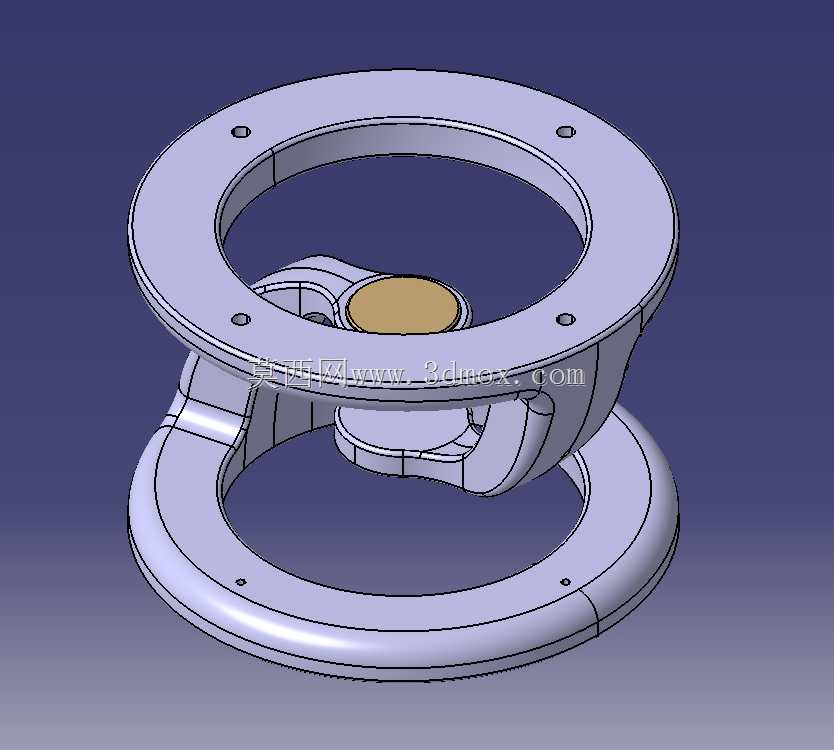

　　这套磁力悬浮结构的核心应用场景覆盖物理教学演示、桌面科普装置、创意摆件开发三个方向，日常在中学物理实验室的磁学教具区、科技馆的互动体验展项、文创产品的结构原型开发环节都能见到同类结构的身影，核心作用是通过非接触的磁力平衡实现中间构件的无接触悬浮，直观展示磁场力的作用特性，也可作为小型磁悬浮载台的基础结构原型，拓展搭载轻量展示物件。结构整体采用上下对称的双环形法兰作为支撑基体，两个环形法兰的端面均布4个沉头安装孔，可直接通过M3规格的紧固件固定在亚克力或金属基座上，安装时需保证上下法兰的同轴度公差控制在0.1mm以内，避免因同轴度偏差导致磁场受力不均出现悬浮侧翻问题。

　　上下环形法兰之间通过三段弧形支撑筋做刚性连接，支撑筋的弧度经过反复迭代调整，既保证整体框架的结构刚性，在承受10N以内的侧向力时不会出现形变偏移，又预留出中间悬浮构件的活动空间，避免支撑结构对磁场分布造成不必要的干扰。中间悬浮构件采用三爪式对称结构，三个爪端的安装槽位用于固定直径25mm的钕铁硼永磁片，永磁片的安装角度经过精准调校，与上下法兰对应位置内嵌的同规格钕磁铁形成同极相斥的受力平衡，悬浮间隙可稳定维持在8-10mm区间，不会出现吸附或脱落问题。

　　设计过程中首先通过磁场仿真软件模拟了不同磁片间距、不同安装角度下的受力曲线，最初的方案采用四磁片对称布局，测试后发现四磁片的磁场耦合会导致悬浮状态下的构件出现高频微振，后续调整为三磁片120度均布的布局，同时将磁片的安装倾角设置为与水平面成7度夹角，让水平方向的分力相互抵消，垂直方向的斥力刚好平衡悬浮构件的自身重量，最终实现稳定的无接触悬浮效果。考虑到磁片安装时的定位精度要求，每个磁片安装槽都设计了0.05mm的过盈配合余量，磁片压入后不会出现移位，同时在磁片外侧预留了尼龙线穿接孔，调试阶段可通过细尼龙线临时约束悬浮构件的活动范围，快速调整磁片的位置与角度，待磁场平衡调试完成后可拆除尼龙线，也可保留尼龙线作为防脱保护，避免外力触碰导致悬浮构件脱落摔坏。

　　结构的整体外轮廓直径为120mm，上下法兰的总高度为65mm，安装时需要在基座上预留直径130mm的圆形操作空间，同时要注意周边50mm范围内不要放置铁磁性物件，避免外部磁场干扰悬浮稳定性。悬浮构件的自身重量控制在18g左右，最大可额外搭载5g以内的展示物件，比如小型标识牌、轻质装饰件，搭载负载后需要重新微调磁片的角度，保证受力重新回到平衡状态。这套结构没有复杂的电控元件，完全依靠永磁体的磁场力实现悬浮，可靠性高、维护成本低，不需要外接电源即可长期稳定工作，相比电磁悬浮结构省去了供电与控制电路的成本，非常适合作为科普教具或者创意桌面摆件的结构原型。在建模过程中，所有的弧形过渡面都做了R2-R3的圆角处理，既避免3D打印制作时出现应力集中导致的层间开裂问题，也让整体外观更流畅，没有尖锐的棱角。上下法兰的安装孔位做了沉头设计，紧固件安装后不会突出法兰端面，保证安装基面的平整度，支撑筋与法兰的连接位置做了加厚处理，避免打印或者注塑生产时出现缩痕，提升结构的整体强度。
