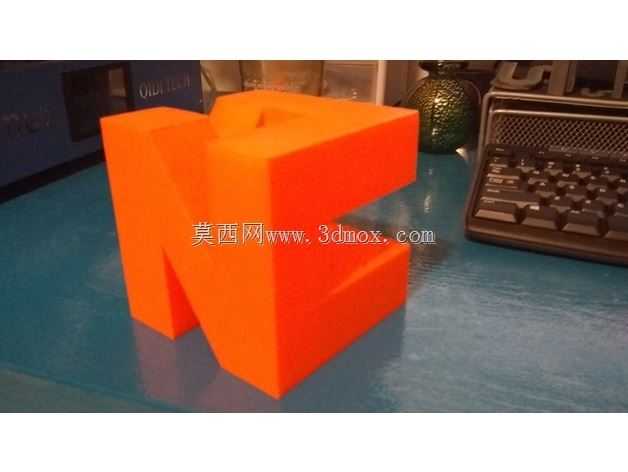

亮橙色立体N形标识摆件设计

　　设计思路上没有采用常规的薄片粘贴式徽标结构，而是做了等比例拉伸的立体块体结构，整体轮廓为大写N形，在N形的两个竖向支撑脚底部做了0.2mm的平面找平处理，确保放置在玻璃、木质、金属等不同材质的水平桌面上时，不会出现晃动、倾斜的问题，三个接触点的平面度公差控制在0.1mm以内，不需要额外加装防滑垫就能保持稳定放置。外形尺寸方面，整体宽度控制在76.2mm，也就是3英寸的常规展示件尺寸，整体高度与宽度比例为1:1，厚度方向做了20mm的实体填充，填充率设置为20%的网格填充，既保证整体结构的刚性，不会因为轻微磕碰出现断裂，也能控制打印耗材的用量，避免不必要的材料浪费。这款立体N形标识摆件，核心应用场景集中在桌面品牌展示、文创周边定制以及3D打印成型工艺验证领域，从结构设计到成型落地，全程围绕FDM熔融沉积成型的工艺特性做适配调整，没有冗余的复杂曲面，所有转角都做了R2的圆角过渡，既避免打印过程中出现尖角翘边的问题，也能让日常摆放时不会因为尖锐棱角造成磕碰损伤。从实际用途来看，它既可以作为个人工作室、独立站点的桌面视觉标识，放置在工作台、展示架上强化品牌视觉记忆点，也可以作为3D打印入门阶段的工艺验证件，用来测试PLA材料的层间结合力、纯色填充的表面成型质量，以及大平面摆放的稳定性。

　　安装边界上，因为是桌面摆放类的立体标识，不需要额外的安装固定结构，自身重量约20g左右，底部接触面积总和约1200平方毫米，放置在倾斜角度不超过15度的平面上都不会出现滑移倾倒的问题。结构细节上，N形中间的镂空区域做了45度的斜角过渡，避免打印过程中出现悬空结构需要添加支撑的问题，整个模型所有面的打印角度都大于FDM工艺的45度自支撑角度，打印时不需要添加任何支撑结构，打印完成后不需要做打磨、支撑去除的后处理，直接取下就能达到展示级的表面效果。材料选择上适配常规的1.75mm直径PLA耗材，打印温度设置在190-210摄氏度区间，热床温度60摄氏度即可完成成型，层厚设置在0.2mm时，整体打印时长约2小时，适合快速打样制作。

　　从功能特性来看，除了基础的展示功能外，因为采用了实体块体的结构设计，它还可以作为临时的桌面镇纸使用，放置在零散的图纸、便签纸上避免被风吹落，边角的圆角处理也不会刮伤纸面。在做结构验证的时候，这款模型还可以用来测试3D打印机的XYZ轴定位精度，因为N形的两个竖向边是平行结构，横向连接边与竖向边的垂直度要求为0.05mm，打印完成后可以通过测量平行度、垂直度来判断设备的步进电机同步带张紧度是否合适，导轨运行是否存在卡顿偏差。不同于常规的平面标识，这款立体徽标在不同的观察角度下会呈现出不同的视觉轮廓，当视线与正面呈45度夹角观察时，能看到完整的N形立体轮廓，光线照射下的棱边阴影会强化整体的立体感，比平面印刷的标识更有视觉冲击力。

　　设计过程中特意规避了薄壁结构，所有壁厚都不小于3mm，确保即使是入门级的3D打印机也能稳定打印，不会出现薄壁漏料、层间错位的问题，模型的所有棱边都做了一致性的圆角处理，没有突变的截面结构，打印过程中挤出机的出料量可以保持稳定，不会因为截面突然变化出现过挤出或者欠挤出的瑕疵。对于三维建模从业者来说，这款模型的建模逻辑也具备参考价值，从平面轮廓到立体拉伸的过程中，如何通过简单的特征操作实现无支撑打印的结构优化，如何平衡展示效果与打印工艺的适配性，都是日常文创类3D打印模型设计中需要反复考量的细节，不需要复杂的曲面建模命令，仅通过草图绘制、拉伸、圆角三个基础特征就能完成全部建模工作，建模效率高，修改调整方便，如果需要调整尺寸，只需要修改草图的轮廓尺寸就能等比例缩放，不会出现特征报错的问题。在实际摆放测试中，这款标识在日常办公环境下，距离人眼50cm的常规观察距离，表面的层纹不会影响整体的视觉效果，如果采用亮色PLA材料打印，表面的光泽度会进一步弱化层纹的视觉影响，不需要额外做抛光、喷漆处理就能达到不错的展示效果。
