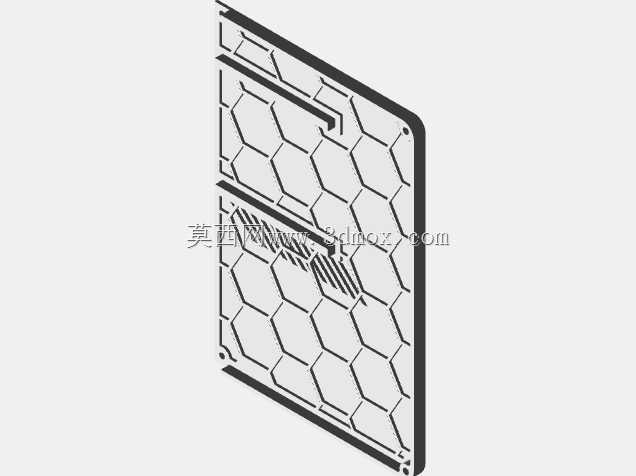

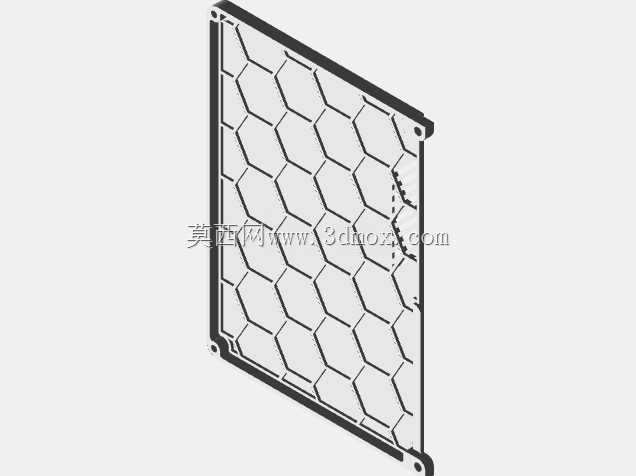

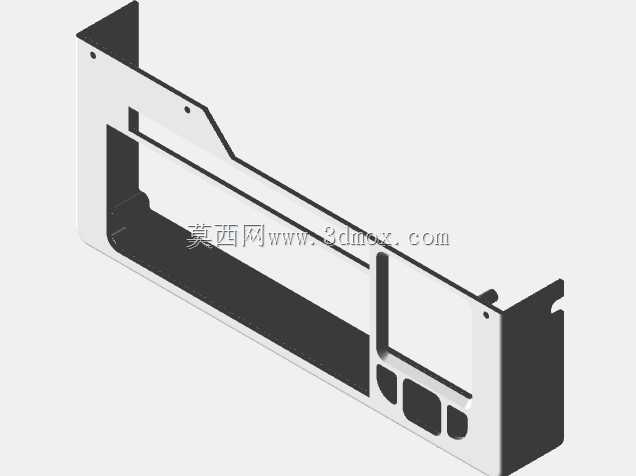

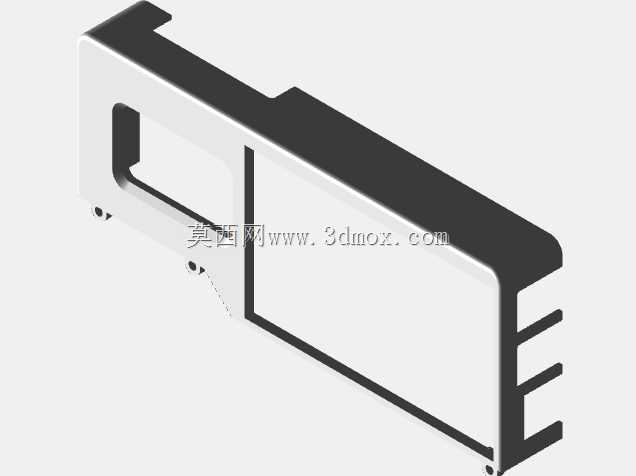

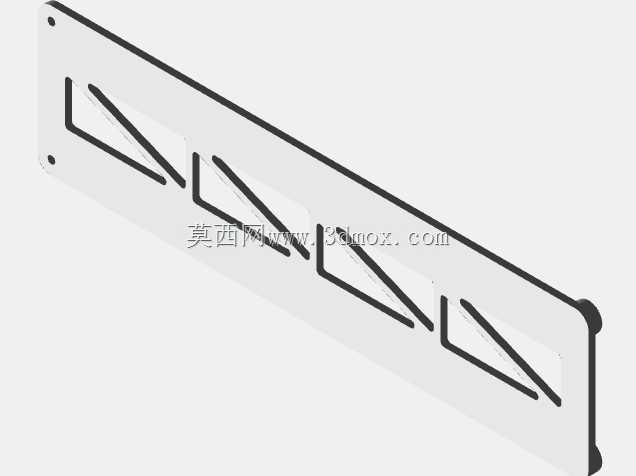

树莓派便携Cyberdeck集成阀块外壳

　　这款集成外壳的设计初衷，是为便携移动的嵌入式计算场景提供一体化的硬件承载方案，适配野外数据采集、现场设备调试、极客便携计算这类需要脱离固定桌面环境的使用需求，整体结构借鉴了工业阀块的集成化设计思路，将多部件的安装空间、走线通道、接口避让全部整合在单一壳体结构内，减少了多零件拼接带来的装配公差与结构冗余。从实际使用场景出发，这类便携终端常被用于工业现场的设备参数调试、户外作业的临时数据记录、嵌入式开发的移动测试场景，因此壳体在结构设计上优先考虑了手持握持的贴合度，侧边预留的指位凹槽匹配成年人单手握持的手指分布，长时间持握不会产生明显的硌手感，同时壳体边缘做了统一的圆角过渡，避免尖锐边角在携带过程中刮蹭背包内的其他物品，也能在意外跌落时分散冲击力，降低内部电子元件的损坏概率。

　　在功能集成层面，壳体内部做了分层的安装位设计，对应不同功能模块的安装需求：底层预留了移动电源的固定卡槽，匹配常规10000mAh厚度的超薄移动电源尺寸，卡槽周边设计了限位筋与粘胶预留位，避免电源在壳体内晃动产生异响；中层对应核心计算板与显示屏的安装区域，计算板安装位预留了M2规格的螺丝柱，高度匹配树莓派类开发板的安装孔位，螺丝柱根部做了加强筋处理，避免多次拆装后螺丝柱断裂；显示屏安装位做了下沉式台阶设计，屏幕表面与壳体上表面齐平，既可以保护屏幕边缘不受磕碰，也能让整体外观更整洁。接口避让部分是这类集成壳体设计的重点，壳体侧面对应USB-C接口、充电接口的位置做了精准的开口，开口尺寸比接口本体单边大0.3mm，既保证插接线材时不会被壳体边缘卡住，也不会因为开口过大导致内部结构外露；针对散热需求，壳体在计算板对应的发热区域预留了散热插件的安装槽，可以嵌入薄型铜质散热片，散热片与壳体表面齐平，不会额外增加设备的整体厚度，同时壳体对应散热片的位置做了细微的导热接触面设计，能将核心芯片的热量通过散热片传导到壳体表面辅助散热。

　　走线通道的设计参考了液压阀块的内部流道思路，在壳体内部的筋条之间预留了隐蔽的走线槽，屏幕排线、键盘连接线、电源供电线都可以顺着走线槽排布，避免线材在壳体内杂乱堆积挤压到其他元件，走线槽的转角处都做了圆角处理，避免尖锐的筋条边缘割伤线材绝缘层。安装边界方面，壳体整体外形采用L型的布局结构，握持区域与功能区域做了明确的分区，握持区域的厚度控制在15mm以内，符合手持设备的舒适厚度范围，功能区域的厚度根据屏幕与键盘的堆叠高度做了适配，整体最厚处不超过22mm，可以轻松放入常规的通勤包甚至大号裤袋中；键盘安装位对应迷你无线键盘的尺寸做了适配，安装时需要对键盘原有面板的局部结构做微调，避让开壳体内部的JST接头与USB-C接头位置，保证键盘安装后与壳体表面齐平，按键按压不会被壳体边缘干涉。

　　结构强度上，壳体的受力部位比如握持区的侧壁、螺丝柱根部、接口开口周边都做了局部加厚处理，壁厚从常规的1.8mm增加到2.5mm，在不明显增加整体重量的前提下提升了结构抗形变能力，非受力区域的壁厚保持均匀，避免3D打印过程中出现壁厚不均导致的翘曲变形问题；壳体表面没有多余的装饰结构，所有的结构特征都服务于功能需求，比如侧边的开槽既是握持的指位，也可以作为挂绳的安装位，顶部的缺口既可以作为屏幕排线的避让空间，也能在设备发热时形成辅助的空气对流通道。从装配逻辑来看，整个壳体的装配不需要复杂的工具，所有模块都可以顺着预留的卡槽滑入到位，再通过少量M2规格的内六角螺栓固定，螺栓全部采用沉头设计，安装后螺栓头与壳体表面齐平，不会突出表面影响握持手感；不同模块的安装顺序做了明确的结构引导，必须先安装电源模块，再安装核心计算板，最后安装屏幕与键盘，避免装配顺序错误导致的线材挤压或者模块无法到位的问题，这种防呆式的结构设计也降低了非专业人员的装配难度。
