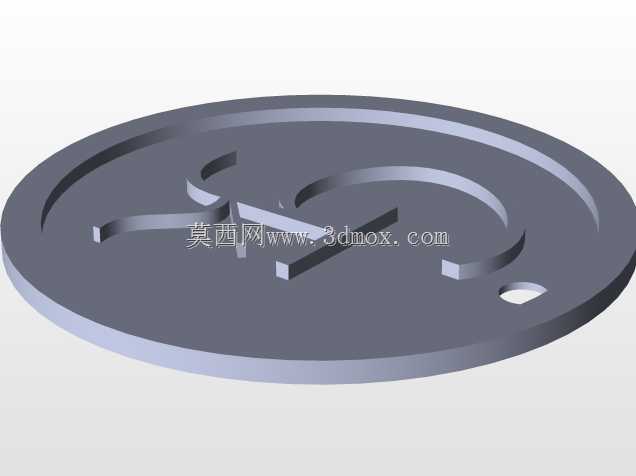

带挂孔薄型圆形金属钥匙挂环结构

　　挂孔设置在圆盘靠近边缘的位置，没有放在圆心处，这个设计其实是经过实际使用考量的：如果挂孔开在圆心位置，钥匙挂上去之后整个环片会处于竖直下垂状态，和钥匙叠在一起的时候容易增加整体厚度，揣在口袋里会有明显的凸起异物感；把孔位偏移到靠近边缘的位置，挂接钥匙之后环片会自然倾斜，和钥匙片的贴合度更好，不会额外增加堆叠厚度，同时穿钥匙扣的时候，偏移的孔位也能让穿装操作更顺手，不需要刻意对准圆心位置，手指捏着环片边缘就能快速对准扣具的穿针。日常做小五金结构建模的时候，很多人会忽略这类薄型挂环的细节，总觉得就是个打了孔的圆片，真到实际装配使用的时候才发现，孔位位置、片体厚度、边缘倒角这些参数差一点，实际用起来的体验就差很多。这个挂环的主体采用薄型圆盘结构，整体没有多余的凸起或者异形结构，圆盘边缘做了极小的圆角过渡，不会像锐边零件那样容易刮蹭钥匙表面或者划伤手部，日常拿取、翻找钥匙的时候不会有硌手的触感。

　　从安装边界来看，这类薄型挂环的厚度通常控制在1.2-1.5mm之间，既不会因为太薄导致边缘锋利容易变形，也不会因为太厚增加整体重量，圆盘直径根据常用的钥匙挂接需求，一般控制在28-32mm区间，这个尺寸刚好能适配市面上绝大多数常规钥匙扣、登山扣的穿接间隙，不会出现直径太大卡不进扣具，或者直径太小捏取打滑的问题。挂孔的直径通常设置在3-4mm，匹配常规的钥匙圈环丝直径、钥匙扣挂针直径，穿装之后不会有过大的旷量，避免环片在挂接后出现不必要的晃动异响。

　　在实际应用场景里，这类挂环不只是用来串接日常家门钥匙，在工业设备的运维场景里，也常用来挂接设备的专用钥匙、小型锁具的配套钥匙，比如车间里的配电柜钥匙、设备操作权限锁钥匙，用这类挂环串接之后，可以在圆盘表面粘贴标识标签，快速区分不同钥匙对应的设备，不会出现多把钥匙混放拿错的情况。还有不少文创周边、定制礼品领域，也会用这类挂环作为基底，在圆盘表面印刷图案、蚀刻标识之后作为纪念挂件使用，平整的圆盘表面有足够的施印面积，偏移的挂孔也能让挂件挂在包带、钥匙串上的时候保持图案正向展示，不会出现图案歪斜翻转的问题。

　　建模的时候要注意，挂孔和圆盘主体的衔接位置要做微小的倒角处理，不要直接做直角相切，不然实际生产冲压的时候，这个位置容易出现应力集中，挂接较重物件的时候容易从孔位处撕裂；圆盘的两个大面要保持足够的平面度，不要出现翘曲变形，不然贴标识、印刷图案的时候会出现贴合不牢、图案印刷发虚的问题。很多新手建模的时候容易把挂孔的位置设得太靠近圆盘边缘，实际冲压生产的时候孔位距离边缘小于2倍片厚的话，冲压过程中边缘容易出现变形翻边，挂接受力的时候也容易把孔位拉豁，这个模型里的孔位距离外边缘的距离刚好控制在3倍片厚左右，既保证了挂接后的倾斜角度符合使用需求，也兼顾了结构强度，正常挂接10把以内的常规金属钥匙不会出现变形、断裂的问题。另外整个环片没有设置额外的卡槽、卡扣结构，就是纯平面的薄圆片加单挂孔，结构简单，冲压生产的时候模具结构也不复杂，量产的良率很高，单件的生产成本很低，适合大批量加工使用，不管是民用日常五金配套，还是工业运维的配件配套，都能满足使用需求。
